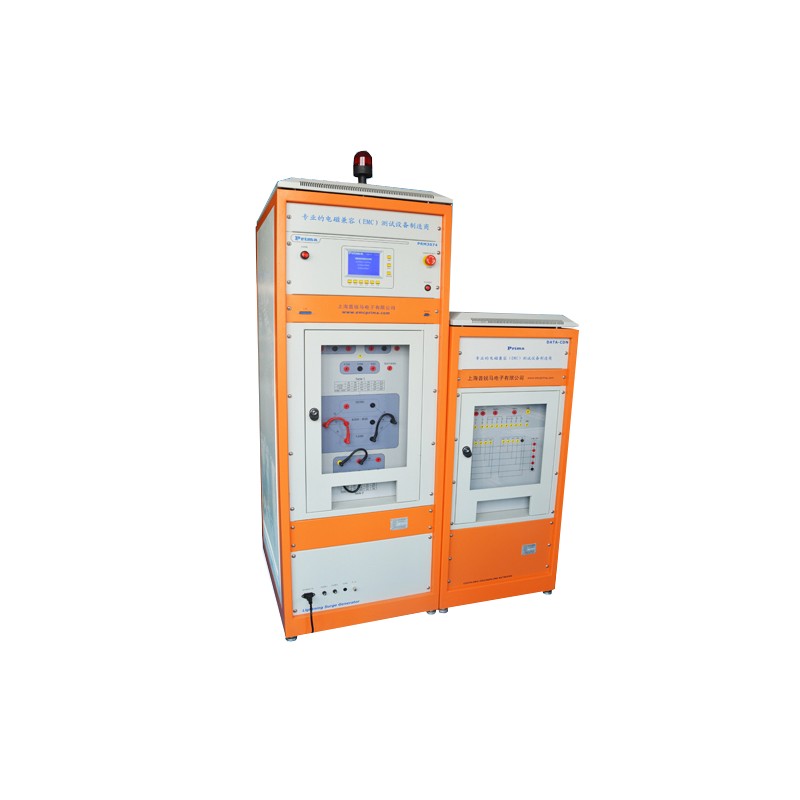

高压多功能雷击浪涌测试仪SUG3074针对电磁兼容-浪涌（冲击）抗扰度试验的要求而专门设计的，用于评估铁路上面的电气和电子设备电源线和内部连接线在经受来自开关及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据。产品符合并超过 TB3074标准的要求，具有高可靠性、性能稳定、人性化设计等诸多特点。
产品特点
●浪涌1.2/50最高到20KV、10/700最高到10KV、4/300最高到20KV冲击电流8/20最高到20KA
●符合并超越TB3074标准
●超大屏幕显示，全智能控制，操作简单；
●采用进口程控高压电源，性能稳定；
●浪涌试验方式全档位自动切换，无须人为操作；
●浪涌注入相位角度异步或0-360°自由设定；
●内置智能型耦合/去耦网络，试验无需手动连线；
●内置RS232接口，方便产品升级，可选配测控软件实施远程控制。
产品标准
TB 3074、GB/T 17626.5、GB 18802.1、IEC/EN 61000-4-5、IEC/EN 61850-3、ITU-T K.12、ITU-T K.20、ITU-T K.45、UL1449
技术参数
符合IEC 61000 - 4 – 5 |
波形 | 1.2/50us | 10/700 |
符合标准 | IEC / EN 61000-4-5、GB / T 17626.5 | IEC/EN61000-4-5 GB / T 17626.5 |
测试电压范围 | 0.2kV–20.0kV，±10% | 0.2kV–10.0kV，±10% |
电压波形 | 波前时间:1.2us±30%， 半峰值时间:50us±20% | 波前时间:10us±20%， 半峰值时间:700us±20% |
测试电流范围 | 0.1 kA–3.0kA，±10% |
电流波形 | 波前时间:8us±20%， 半峰值时间:20us±20% | 波前时间:5us±20% 半峰值时间:320us±20% |
源输出阻抗 | 2 Ω | 40 Ω 15 Ω |
最大功耗 | 250W |
输出极性 | 正、负、正负交替 | 正、负、正负交替 |
耦合电容 | 9uF、18uF | / |
触发方式 | 自动、手动、外部触发 | 自动、手动、外部触发 |
同步 | 0° - 360°,1°步进设置或随机方式 | 随机方式 |
标配 | |
隔离变压器、三芯电源线、短接插头、测试线、接地线、保险丝、出厂检测报告、质保书、说明书、 |
内置CDN负载能力说明 |
耦合电容 | 9uF / 18uF |
去耦电感 | 1.5mH |
共模电阻 | 10Ω |
网络容量 | Max：AC 380V 负载电流20A 三相五线 |
电流波8/20us |
输出波形 | 8/20us |
输出范围 | 0.5KA～20KA |
浪涌极性 | 正/负，正负交替 |
次数 | 1-9999C |
耦合/去耦网络 | 外置三相五线制电源网络（AC:0～650v，DC：0～450V ，负载电流Imax：30A） |
间隔 | 10-9999S |
4/300us |
输出电压 | 0.5～20KV |
浪涌极性 | 正/负，正负交替 |
次数 | 1-9999C |
耦合/去耦网络 | 外置三相五线制电源网络 |
间隔 | 10-9999S |
主机尺寸/重量 | 1800*615*800mm 300Kg |
网络尺寸/重量 | 1550*700*545mm 150Kg |
设备使用电源 | AC220V 50/60Hz |
环境温度 | 15℃-35℃ |
| | | |
产品配置
产品出厂标准配置 |
输入测试线 | 一套 |
输出测试线 | 一套 |
电源线 | 一根 |
接地线 | 一根 |
保修卡 | 一份 |
合格证 | 一份 |
说明书 | 一份 |
3A保险丝 | 一个 |
检验纪录报告 | 一份 |
