高精密电阻114X/116X型

型号:	114X/116X
产地:	上海

产品介绍

114X/116X系列高精密电阻

TC≤10 ppm / K，等级±0.02％或±0.05％，电阻范围3Ω... 100kΩ，电阻材料MANGANIN®，有现货标准值，可应要求提供定制电阻值，每个电阻值的最小订购量 10个

精密电阻器用于要求温度稳定性，误差容限和耐用性最高标准的地方。

1164和1166型可用于最高1 W的更高负载。

电阻器的前端提供两个连接（适用于安装在电路板上）。

精密电阻器由MANGANIN®制成的低电容，低电感线圈，封装在小的塑料圆柱外壳中。

在修整之前，将电阻体进行精心的人工老化程序。这种特殊的工艺和修整到标称公差的一半左右，保证了多年来的长期稳定性<0.02％。

在规定的生产范围内，可以提供任何所需的电阻值。

产品特点

温度补偿系数≤10 ppm / K

精度等级±0.02％或±0.05％

阻值范围从5Ω... 100kΩ

电阻材料MANGANIN®

库存有标准值

可根据要求提供定制电阻值

每个电阻值的最小订购量10个

技术参数

Model	1142	1152	1156
Standard values
5Ω			*
10Ω, 20 Ω			*
50 Ω			*
100Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ	*	*
50 kΩ, 100 kΩ		*
Special values Manufacturing range for customizedΩ values	100Ω ... 40 kΩ	100 Ω ... 100 kΩ	5 Ω ... 100Ω
Error of tolerance	± 0.01 %	± 0.01 %	± 0.05 %
Resistance material	ZERANIN® selected	ZERANIN® selected	ZERANIN® selected
Average temperature coefficient (+ 20 °C up to + 60 °C)	≤ 5 ppm/K	≤ 5 ppm/K	≤ 5 ppm/K
Ultimate load (environmental temperature)	0.7 W	1 W	1 W
Long-term stability	0.01 % over years	0.01 % over years	0.01 % over years
Thermal resistance	90 K/W	60 K/W	60 K/W

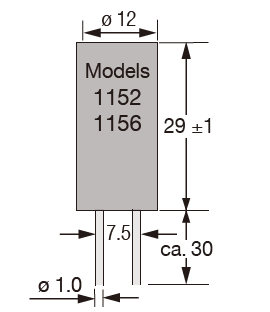

Dimensions
Weight	approx. 3 g	approx. 8 g	approx. 8 g
