产品详情

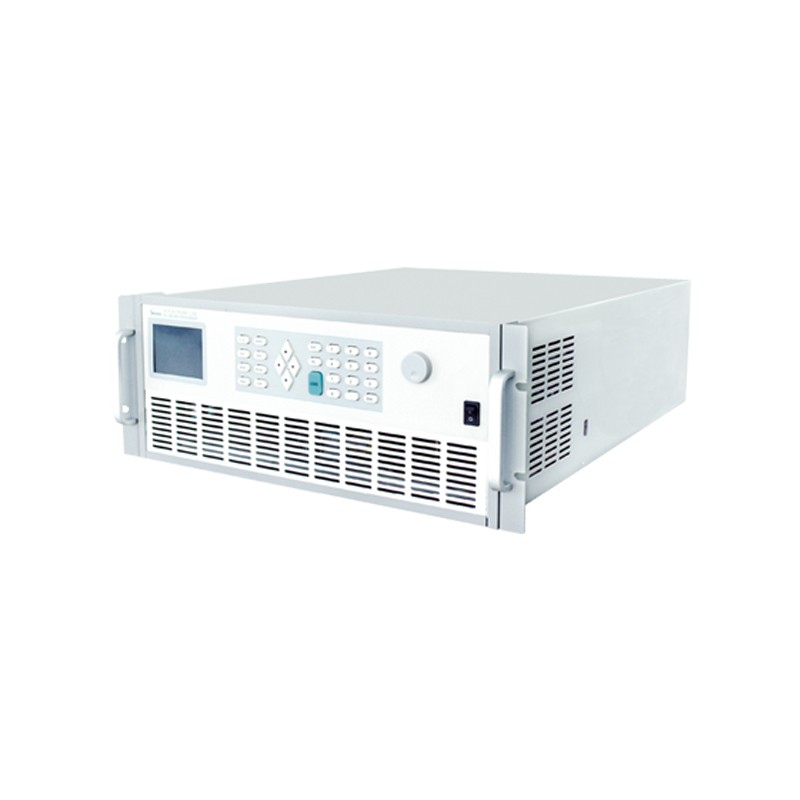

大功率系列电子负载是专用模拟低压高功率产品负载变化的高精度仪器。该系列可模拟变化频率达20kHz的高速动态负载变化。
本系列可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。
产品特点
1.电压：0-1200V；最大电流：1000A；功率：1.8kW-50kW
2.恒电压、恒电流、恒电阻和恒功率四种静态加载模式
3.高速动态负载，最高频率达20kHz
4.负载波形模拟功能
5.低压满载特性：0.7V可达额定负载电流(EL1260)
6.电池放电模拟和量测放电时间功能
7.快速OCP测试功能
8.可编程切换多组负载
9.高精度电压、电流和功率量测
10.ARM控制技术，通讯速度快
11.兼容多款同类产品通讯指令，系统集成更简单
12.具有过压、过流、过功率、过温度、反向保护功能
13.配备RS232通讯接口，可选配RS485/GPIB/LAN/CAN通讯接口
14.环境温度：0-40℃（40℃-50℃降额使用）
15.智能风扇控制
技术参数
机型 | EL1180A | EL1260 | EL1300 | EL2260 |
功率 | 150W 1800W | 260W 2600W | 300W 3000W | 260W 2600W |
电压 | L:20V H:100V | L:16V H:300V | L:16V H:80V | L:30V H:150V |
电流 | 0-18A 0-200A | 0-30A 0-300A | 0-30A 0-60A | 0-30A 0-300A |
恒电流模式 |
范围 | 0-18A 0-200A | 0-30A 0-300A | 0-30A 0-300A | 0-30A 0-300A |
分辨率 | 0.3mA 4mA | 0.5mA 6mA | 0.5mA 6mA | 0.5mA 6mA |
精度 | 0.05%+0.05%FS. | 0.05%+0.05%FS. | 0.05%+0.05%FS. | 0.05%+0.05%FS. |
恒电阻模式 |
范围 | 0.1Ω-100Ω 0.5Ω-1kΩ | 0.05Ω-100Ω 0.25Ω-1kΩ | 0.05Ω-100Ω 0.25Ω-1kΩ | 0.05Ω-100Ω 0.25Ω-1kΩ |
分辨率 | 16bits 16bits | 16bits 16bits | 16bits 16bits | 16bits 16bits |
精度 | 0.07S+0.35% 0.0014S+0.35% | 0.104S+0.35% 0.0021S+0.35% | 0.104S+0.35% 0.0021S+0.35% | 0.104S+0.35% 0.0021S+0.35% |
恒电压模式 |
范围 | 0-100V | 0-80V | 0-80V | 0-150V |
分辨率 | 1.6mV | 1.3mV | 1.3mV | 2.5mV |
精度 | 0.025%+0.025%F.S | 0.025%+0.025%FS. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. |
恒功率模式 |
范围 | 6-1800W | 6-2600W | 6-3000W | 6-2600W |
分辨率 | 52mW | 75mW | 87mW | 75mW |
精度 | 0.2+0.2%F.S. | 0.2+0.2%F.S. | 0.2+0.2%F.S. | 0.2+0.2%F.S. |
动态模式 |
TI&T2 | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s |
分辨率 | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Res:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms |
精度 | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm |
斜率 | 7.5mA-0.75A/μs 80mA-8A/μs | 10mA-1.25/μs 120mA-12.5A/μs | 10mA-1.25A/μs 120mA-12.5A/μs | 10mA-1.25A/μs 120mA-12.5A/μs |
精度 | 5%±10μs | 5%±10μs | 5%±10μs | 5%±10μs |
最小上升时间 | 24μs 24μS | 24μs 24μs | 24μs 24μs | 24μs 24μs |
电流范围 | 0-18A 0-200A | 0-30A 0-300A | 0-30A 0-300A | 0-30A 0-300A |
分辨率 | 0.3mA 4mA | 0.5mA 6mA | 0.5mA 6mA | 0.5mA 6mA |
精度 | 0.4%F.S. | 0.4%F.S | 0.4%F.S. | 0.4%FS. |
量测功能 |
电压量测 |
范围 | 0-20V 0-100V | 0-16V 0-80V | 0-16V 0-80V | 0-30V 0-150V |
分辨率 | 0.32mV 1.6mV | 0.25mV 1.25mV | 0.25mV 1.25mV | 0.5mV 2.5mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. | 0.025%+0.025%F.S. |
电流量测 |
范围 | 0-18A 0-200A | 0-30A 0-300A | 0-30A 0-300A | 0-30A 0-300A |
分辨率 | 0.3mA 4mA | 0.5mA 6mA | 0.5mA 6mA | 0.5mA 6mA |
精度 | 0.05%+0.05%F.S | 0.05%+0.05%FS. | 0.05%+0.05%F.S. | 0.05%+0.05%FS. |
功率量测 |
范围 | 0-150W 0-1800W | 0-260W 0-2600W | 0-130W 0-3000W | 0-260W 0-2600W |
精度 | 0.2%+0.2%F.S | 0.2%+0.2%F.S | 0.2%+0.2%F.S | 0.2%+0.2%F.S |
通用参数 |
短路电流 | 18A 200A | 30A 300A | 30A 300A | 30A 300A |
尺寸:(mm) | 425(W)*178 (H)*662(D) | 425(W)*178 (H)*662(D) | 425(W)*178 (H)*662(D) | 425(W)*178 (H)*662(D) |
重量 | 26kg | 34kg | 34kg | 34kg |
机型 | EL1520 | EL2520 | EL1800 | EL11040 |
功率 | 520W 5200W | 520W 5200W | 800W 8000W | 1040W 10400W |
电压 | L:16V H:80V | L:30V H:150V | L:20V H:100V | L:20V H:100V |
电流 | 0-60A 0-600A | 0-30A 0-300A | 0-90A 0-900A | 0-60A 0-600A |
恒电流模式 |
范围 | 0-60A 0-600A | 0-30A 0-300A | 0-90A 0-900A | 0-60A 0-600A |
分辨率 | 1mA 12mA | 0.5mA 6mA | 1.5mA 18mA | 1mA 12mA |
精度 | 0.05%+0.05%FS. | 0.05%+0.05%FS. | 0.05%+0.05%FS. | 0.05%+0.05%FS. |
恒电阻模式 |
范围 | 0.025Ω-100Ω 0.125Ω-500Ω | 0.1Ω-200Ω 0.5Ω-500Ω | 0.025Ω-100Ω 0.125Ω-500Ω | 0.03Ω-100Ω 0.15Ω-600Ω |
分辨率 | 16bits 16bits | 16bits 16bits | 16bits 16bits | 16bits 16bits |
精度 | 0.208S+0.35% 0.0042S+0.35% | 0.3S+0.35% 0.005S+0.35% | 0.312S+0.35% 0.0063S+0.35% | 0.22S+0.35% 0.004S+0.35% |
恒电压模式 |
范围 | 0-80V | 0-150V | 0-100V | 0-100V |
分辨率 | 1.3mV | 2.5mV | 1.6mV | 1.6mV |
精度 | 0.025%+0.025%F.S | 0.025%+0.025%FS. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. |
恒功率模式 |
范围 | 12-5200W | 12-5200W | 18-7800W | 24-10400W |
分辨率 | |
