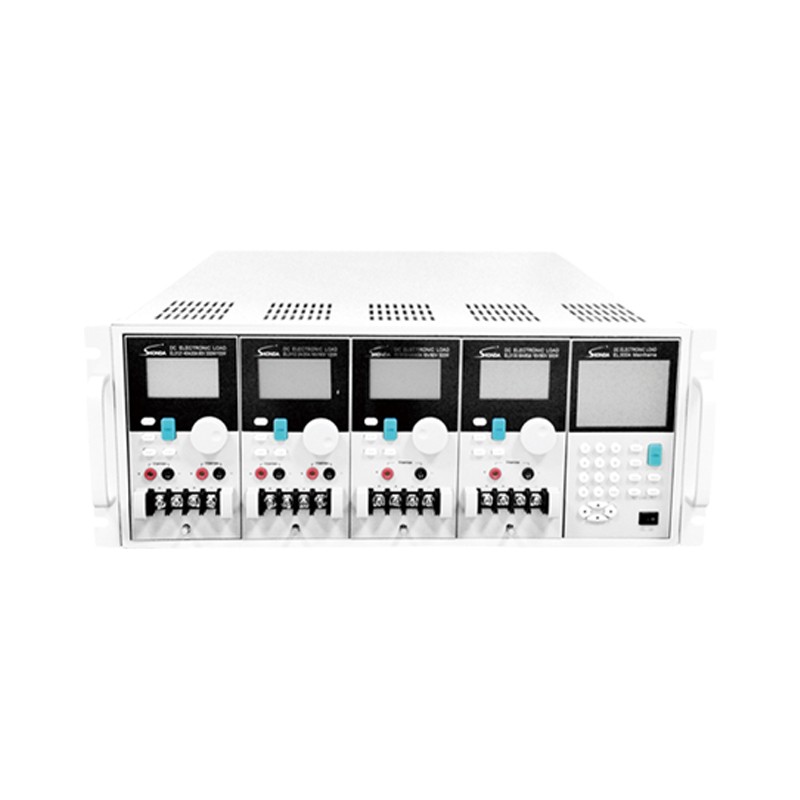

LED直流电子负载是专用模拟模拟LED的非线性特性的高精度仪器。内置LED内阻模拟线路，可仿真LED设备的涟波电流，快速的负载响应特性也满足PWM调光测试要求。
本系列可应用于各种LED驱动电源的负载模拟，是LED领域生产测试及品质管控的一款产品。
产品特点
1.多款负载模组选择，满足所有LED驱动电源测试
2.电压:0-80V/0-600V；单模组最大电流达20A
3.双通道模组(EL3112L)，一个机框可提供8路负载
4.独特LED模式，**模拟LED非线性曲线
5.32位ARM内核，快速响应供PWM调光测试
6.9组静态负载快速切换
7.可编程自动运行超100组负载变化，存储1000组数据
8.内置负载特殊波形模拟功能
9.快捷方便的OCP工作模式
10.通讯速度比传统负载快1/3
11.兼容多种主流负载通讯指令
12.完善保护功能(OVP,OCP,OPP,OTP,REV)
13.GPIB/RS232通讯端口
技术参数
机型 | EL3360 | EL3630 | EL3660 |
功率 | 60W 600W | 30W 300W | 60W 600W |
电压 | L:60V H:300V | L:120V H600V | L:120V H600V |
电流 | 0～4A 0～40A | 0-0.5A 0-5A | 0～1A 0～10A |
最小带满载工作电压 | 1.5V | 4.5V | .5V |
恒电流模式 |
范围 | 0～4A 0-40A | 0-0.5A 0-5A | 0～1A 0-10A |
分所率 | 0.4mA 4mA | 0.05mA 0.5mA | 0.1mA 1mA |
精度 | 0.1%+0.1%FS. 0.1%+0.2%F.S | 0.1%+0.1%FS. 0.1%+0.2%F.S, | 0.1%+0.1%F.S 0.1%+0.2%F.S |
恒电阻模式 |
范围 | 0.02Ω-300Ω 8Ω-3kΩ | 3Ω-600Ω 120Ω-6kΩ | 1.5Ω-500Ω 60Ω-3kΩ |
分所宰 | 16bits 1Ebits | 18bits 16bits | 15bits 1Ebits |
精度 | 30mS+0.2% 3mS+0.1% | 12.5S+0.2% 1.25mS+0.1% | 25mS+0.2% 2.5mS+0.1% |
恒电压模式 |
范⒀ | 0-300V | 0-600V | 0-600V |
分辨率 | 6mV | 12mV | 12mV |
精度 | 0.05%+0.1%F.S, | 0.05%+0.1%F.S. | 0.05%+0.1%F.S. |
动态模式 |
TL&T2 | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s |
分辨率 | 0.025ms-50ms/Res:5us 0.1ms-500ms/Res:25us 10ms-30s/Res:2.5ms | 0.025ms-50ms/Res:5us 0.1m-500ms/Res:25us 10ms-30s/Res:2.5ms | 0.025ms-50ms/Res:5uS 0.1ms-500ms/Res:25us 10ms-30s/Res:2.5ms |
精度 | 1us+10Cppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm |
斜率 | 0.64mA-160mA/μs 6.4mA-1.6A/μs | 0.08mA-20mA/μs 0.8mA-200mA/μs | 0.16mA-40mA/μs 1.6mA-400mA/μs |
精度 | 10%±20μs | 10%%±20μS | 10%±20μs |
最小上升时间 | 24μs 24μs | 24μs 24μs | 24μs 24μs |
电流范围 | 0-4A 0-40A | 0-0.5A 0-54 | 0-1A 0-10A |
分所率 | 0.4mA 4mA | 0.05mA 0.5mA | 0.1mA 1mA |
精度 | 0.4%F.S. | 0.4%F.S. | 0.4%FS |
量测功能 |
电压量测 |
范围 | 0-60V 0-300V | 0-120V 0-600V | 0-120V 0-60V |
分辨率 | 0.75m 3mV | 1.25mV 6mV | 1.25MV 6mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. |
电流量测 |
范围 | 0-4A 0-40A | 0-0.5A 0-5A | 0-1A 0-10A |
分所率 | 0.2mA 2mA | 0.05mA 0.5mA | 0.1mA 1mA |
精度 | 0.05%+0.05%FS. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S |
功率量测 |
范围 | 0-60W 0-600W | 0-30W 0-300W | 0-60W 0-600W |
精堕 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
通用参数 |
尺寸:(m) | 84(W)*162(H)*460(D) | 84(W)*162(H)*460(D) | 84(W)*162 (H)*450(D) |
重量 | 4.2kg | 3.5kg | 4.2kg |
机型 | EL3612L(2CH) | EL330L | EL3630L |
功率 | 20W 120W | 30W 300W | 30W 300W |
电压 | L:12V H:600V | L:60V H300V | L:120V H600V |
电流 | 0～600mA 0～2A | 0-2A 0-20A | 0～500mA 0～5A |
恒电流模式 |
范围 | 0～60m0A 0-2A | 0-2A 0-20A | 0～500mA 0-5A |
分所率 | 0.06mA 0.2mA | 0.2mA 2mA | 0.05mA 0.5mA |
精度 | 0.1%+0.1%FS. 0.1%+0.2%F.S | 0.1%+0.1%FS. 0.1%+0.2%F.S, | 0.1%+0.1%F.S 0.1%+0.2%F.S |
恒电阻模式 |
范围 | 6Ω-600Ω 300Ω-10kΩ | 0.35Ω-600Ω 15Ω-5kΩ | 3Ω-600Ω 12Ω-6kΩ |
分所宰 | 16bits 16Ebits | 16bits 16bits | 16bits 16Ebits |
精度 | 6.5mS+0.2% 0.062mS+0.1% | 15S+0.2% 1.5mS+0.1% | 12.5mS+0.2% 1.25mS+0.1% |
恒电压模式 |
范⒀ | 0-600V | 0-300V | 0-600V |
分辨率 | 12mV | 6mV | 12mV |
精度 | 0.05%+0.1%F.S, | 0.05%+0.1%F.S. | 0.05%+0.1%F.S. |
LED模式 |
VO档位 | 0-120V 0-600V | 0-60V 0-300V | 0-120V 0-600V |
Vf档位 | 0-120V 0-600V | 0-60V 0-300V | 0-120V 0-600V |
lo档位 | 0-2A 0-2A | 0-204 0-20A | 0-5A 0-5A |
Vo/Vf分辨率 | 2.5m4 12mA | 1.5mA 6mA | 2.5mA 12mA |
lo分辨率 | 0.2mA 0.2mA | 2mA 2mA | 0.5mA 0.5mA |
量测功能 |
电压量测 |
范围 | 0-120V 0-600V | 0-60V 0-300V | 0-120V 0-600V |
分辨率 | 1.25mA 6mA | 0.75mA 3mA | 1.25MA 6mA |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. |
电流量测 |
范围 | 0-600mA 0-2A | 0-2A 0-20A | 0-500mA 0-5A |
分所率 | 0.03mA 0.1mA | 0.1mA 1mA | 0.025mA 0.25mA |
精度 | 0.05%+0.05%FS. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S |
通用参数 |
尺寸:(m) | 84(W)*162(H)*460(D) | 84(W)*162(H)*460(D) | 84(W)*162 (H)*450(D) |
重量 | 3.9kg | 3.5kg | 3.5kg |
