多倍频程上变频器SFUC-A型

首页

产品

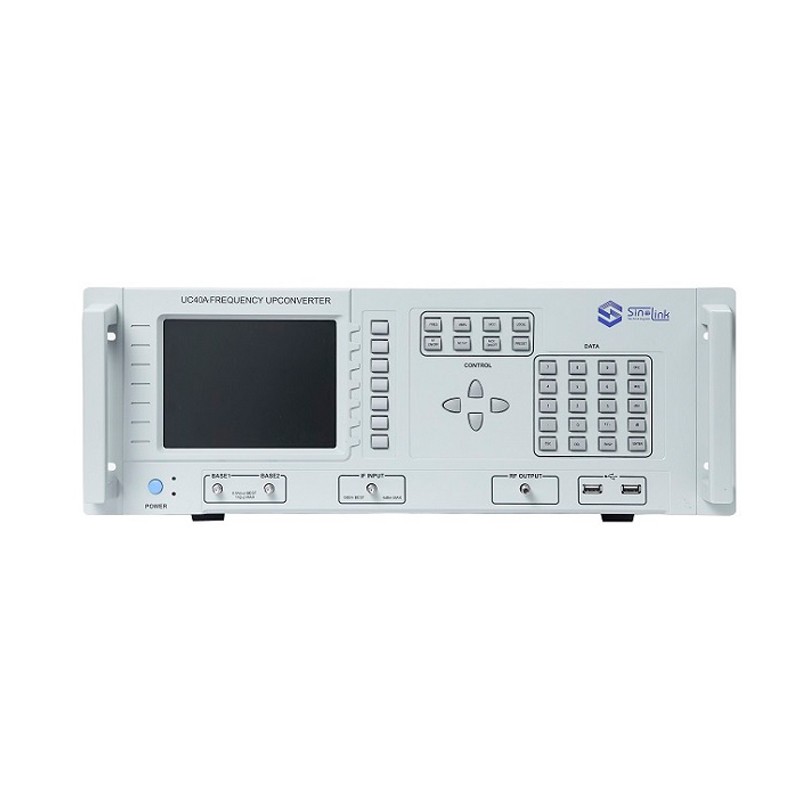

多倍频程上变频器SFUC-A型

型号:	SFUC-A
产地:	北京

索取资料及报价

产品介绍

SFUC-A是一款高性能、射频信号范围能覆盖多倍频程的微波上变频器系列，其频率步进精确到10Hz，有多种中频和信号带宽可以选择。该系列变频器主要应用于电子对抗系统、雷达系统等。具有优良的相噪，杂波抑制和带内平坦度等指标。能为所有的视频或者数据通讯提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U/4U机箱结构。

产品特点

1. 多倍频程射频覆盖（0.5～67GHz）

2. 瞬时信号带宽高达4GHz以上

3. 具有幅度均衡和群时延均衡功能

4. 多种中频/带宽组合

5. 优异的相噪指标(67GHz):≤-100dBc/Hz@10KHz

6. 具有内外参考切换功能

7. 具有网络控制功能

技术指标

SFUC-A系列多倍频程上变频器技术指标
SFUC20A	SFUC26A	SFUC40A	SFUC50A	SFUC67A
输出特性	输出频率范围	0.5～20GHz	0.5～26.5GHz	0.5～40GHz	0.5～50GHz	0.5～50GHz
	输出P-1功率	≥15dBm	≥15dBm	≥13dBm	≥10dBm	≥10dBm
	频率调节步进	10Hz
	输出端口驻波比	≤2.5	≤2.5	≤2.5	≤2.5	≤2.5
	输出阻抗	50欧姆
输入特性	输入频率	70±20MHz,140±40MHz,0.72±0.25GHz,1.2±0.25GHz,1.2±0.5GHz, 1.8±1GHz,3±2GHz(可选择单个或多个)
	最大输入功率	+10dBm(工作)
	输入阻抗	50欧姆
	输入端口驻波比	≤1.4
变频特性	增益	0～15dB （可以使输出最小信号功率低至-100dBm以下 ,ATT110选件支持）
	增益调节步进	0.1dB
	增益精度	≤±1dB
	增益稳定度	≤±0.5dB/天(恒温预热)
	增益平坦度	≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz
		≤±3dB/4000MHz，≤±2dB/全频段
	带内变频杂波	≤-55dBc (不包含输出谐波)
	群时延	线性: ≤0.03ns/MHz
	(80%信号带宽)	抛物线: ≤0.01ns/MHz2
		抖动: ≤1ns
	AM/PM转换	≤0.1º/dB (最大增益,0dBm输出)
	频谱特性	不倒置
	射频关断特性	≥80dB
	相位噪声dBc/Hz	≤-50@10Hz	≤-50@10Hz	≤-50@10Hz	≤-50@10Hz	≤-50@10Hz
		≤-80@100Hz	≤-80@100Hz	≤-75@100Hz	≤-75@100Hz	≤-75@100Hz
		≤-95@1KHz	≤-95@1KHz	≤-95@1KHz	≤-95@1KHz	≤-95@1KHz
		≤-102 @10KHz	≤-102 @10KHz	≤-100@10KHz	≤-100@10KHz	≤-100@10KHz
		≤-102@100KHz	≤-102@100KHz	≤-100@100KHz	≤-100@100KHz	≤-100@100KHz
		≤-108 @1MHz	≤-108 @1MHz	≤-105 @1MHz	≤-105 @1MHz	≤-105 @1MHz
参考特性	内部参考频率稳定度	±2e-8 (0℃～+50℃,30分钟预热后)
	内部参考频率精度	0.05ppm
	内部参考输出功率	5±2dBm，50Ω，10MHz，正弦波
	外部参考输入功率	5±2dBm，50Ω，10MHz，正弦波
	参考相噪	≤-125dBc/Hz@10Hz
		≤-140dBc/Hz@100Hz
		≤-150dBc/Hz@1KHz
		≤-155dBc/Hz@10KHz
		≤-155dBc/Hz@100KHz
物理特性	射频输出端口	2.92mm-K	2.92mm-K	2.92mm-K	2.92mm-K	2.92mm-K
	其他输入输出端口	中频输入:SMA-K, I/Q输入:SMA-K 外部参考输入:BNC female, 内部参考输出:BNC female

	控制接口	RJ-45（TCP/IP over Ethernet ）/RS422
	供电	AC,176～264VAC，45Hz～65Hz，功耗140W
	体积/重量	SFUC20A 为2U：483mm90mm550mm 15Kg
		SFUC26A/SFUC40A/SFUC50A/SFUC67A 为4U：483mm180mm550mm 25Kg
环境	工作	温度：0℃～+50℃
		湿度：最高95% @30°C, 不结露
		高度：3000米
	非工作	温度：-30℃～+70℃
		湿度：最高95% @40°C, 不结露
		高度：12000米
		振动与冲击：普通公路运输/空运
