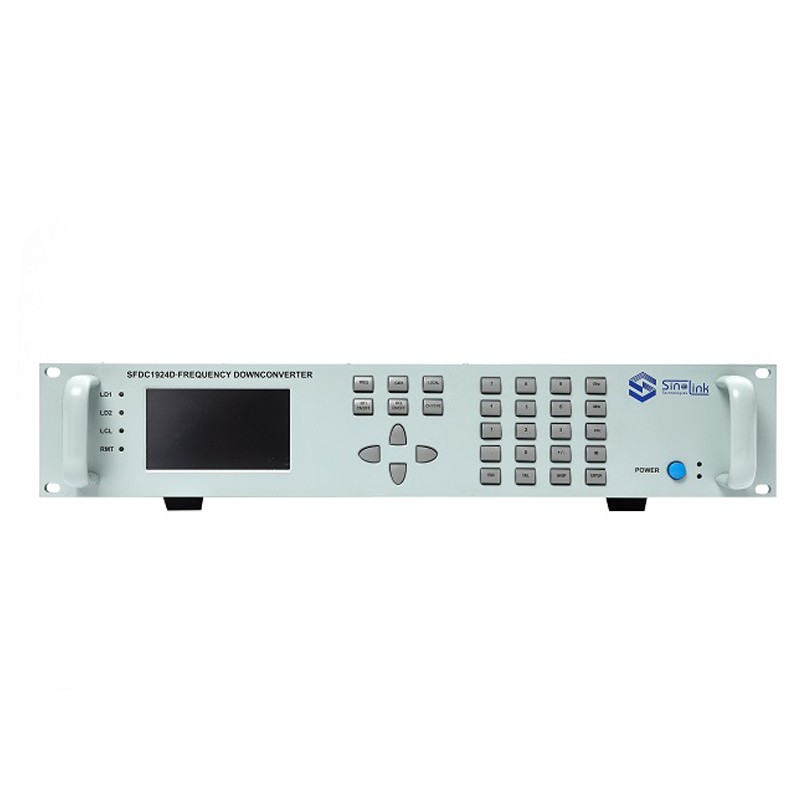

SFDC-C系列微波下变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz，有多种中频和信号带宽可以选择。内置自检及组合报警功能，适于长时间不间断使用，安全可靠。该变频器主要用于卫星通信系统、信号监测系统和电子对抗系统，具有优良的相噪，杂波抑制和带内平坦度等指标。能为所有的视频或者数据通信提供透明的射频传输通道。所有的控制命令都可以通过本地面板设置或经过网络远端设置。标准的2U机箱结构。
产品特点
1.倍频程量级的射频覆盖(S、C、X、Ku和Ka)
2.瞬时信号带宽高达2GHz以上
3.具有幅度均衡和群时延均衡功能
4.多种常用中频和带宽组合
5.优异的相噪指标（40GHz）：≤-100dBc/Hz@10KHz
6.具有内外参考切换功能
7.具有网络控制功能
8.内置自检及组合报警功能
技术指标
SFDC-C系列微波下变频器主要技术指标 |
SFDC0204C | SFDC0408C | SFDC0818C | SFDC1826C | SFDC2640C | SFDC1840C |
输入特性 | 输入频率范围 | 2～4GHz | 4～8GHz | 8～18GHz | 18～26.5GHz | 26.5～40GHz | 18～40GHz |
频率调节步进 | 1Hz |
最大输入信号功率 | -30dBm(工作) +10dBm(损坏) |
输入端本振泄漏电平 | ≤-80dBm |
输入端口驻波比 | ≤1.4 | ≤1.4 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.2 |
输入阻抗 | 50Ω |
输出特性 | 输出频率 | 70±20MHz,140±40MHz,1.2±0.25GHz,1.2±0.5GHz, 1.8±1GHz(可选择单个或者多个中频输出) |
输出P-1功率 | ≥+13dBm |
输出IM3 | ≤-60dBc (△5MHz,最大增益,输出功率:2*-10dBm) |
输出阻抗 | 50欧姆 |
输出端口驻波比 | ≤1.4 |
中频信号监测 | -20dBc (典型值) |
变频特性 | 增益 | 10～45dB |
增益调节步进 | 0.1dB |
增益精度 | ≤±1dB |
增益稳定度 | ≤±0.5dB/天(恒温预热) |
增益平坦度 | ≤±0.3dB/40MHz, ≤±0.5dB/80MHz, ≤±1dB/500MHz, ≤±1.5dB/1000MHz, ≤±2dB/2000MHz |
≤±2dB/全频段 |
中频带内变频杂波 | |
信号相关 | ≤-60dBc(∆f ≤ 1MHz) , ≤-70dBc (∆f>1MHz) (0dBm输出,不包含中频输出谐波) |
信号无关 | ≤-70dBm |
群时延 | 线性: ≤0.03ns/MHz |
(80%信号带宽) | 抛物线: ≤0.01ns/MHz2 |
| 抖动: ≤1ns |
AM/PM转换 | ≤0.1º/dB (最大增益,0dBm输出) |
频谱特性 | 不倒置 |
中频关断特性 | ≥80dB |
噪声系数(最大增益) | ≤12dB | ≤12dB | ≤15dB | ≤12dB | ≤15dB | ≤15dB |
镜频抑制 | ≤-70dBc |
相位噪声dBc/Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz | ≤-50@10Hz |
≤-80@100Hz | ≤-80@100Hz | ≤-80@100Hz | ≤-75@100Hz | ≤-75@100Hz | ≤-75@100Hz |
≤-105@1KHz | ≤-100@1KHz | ≤-95@1KHz | ≤-95@1KHz | ≤-95@1KHz | ≤-95@1KHz |
≤-110 @10KHz | ≤-105 @10KHz | ≤-102 @10KHz | ≤-100@10KHz | ≤-100@10KHz | ≤-100@10KHz |
≤-110@100KHz | ≤-105@100KHz | ≤-102@100KHz | ≤-100@100KHz | ≤-100@100KHz | ≤-100@100KHz |
≤-115@1MHz | ≤-115@1MHz | ≤-108@1MHz | ≤-108@1MHz | ≤-105@1MHz | ≤-105@1MHz |
参考特性 | 内部参考频率稳定度 | ±2e-8 (0℃～+50℃,30分钟预热后) |
内部参考频率精度 | 0.05ppm |
内部参考输出功率 | 5±2dBm，50Ω，10MHz，正弦波 |
外部参考输入功率 | 5±2dBm，50Ω，10MHz，正弦波 |
参考相噪 | ≤-125dBc/Hz@10Hz |
≤-140dBc/Hz@100Hz |
≤-150dBc/Hz@1KHz |
≤-155dBc/Hz@10KHz |
≤-155dBc/Hz@100KHz |
物理特性 | 输入输出端口 | 射频输入：2.92mm K-KFD |
中频输出：SMA-KFD |
监测中频输出：SMA-KFD |
外部参考输入：BNC female |
内部参考输出：BNC female W |
控制接口 | RJ-45（TCP/IP over Ethernet ）/RS422 |
供电 | AC,176～264VAC，45Hz～65Hz，功耗60W |
体积/重量 | 2U：483mm*90mm*550mm 15Kg |
环境 | 工作 | 温度：0℃～+50℃ |
湿度：最高95% @30°C, 不结露 |
高度：3000米 |
非工作 | 温度：-30℃～+70℃ |
湿度：最高95% @40°C, 不结露 |
高度：12000米 |
振动与冲击：普通公路运输/空运 |
