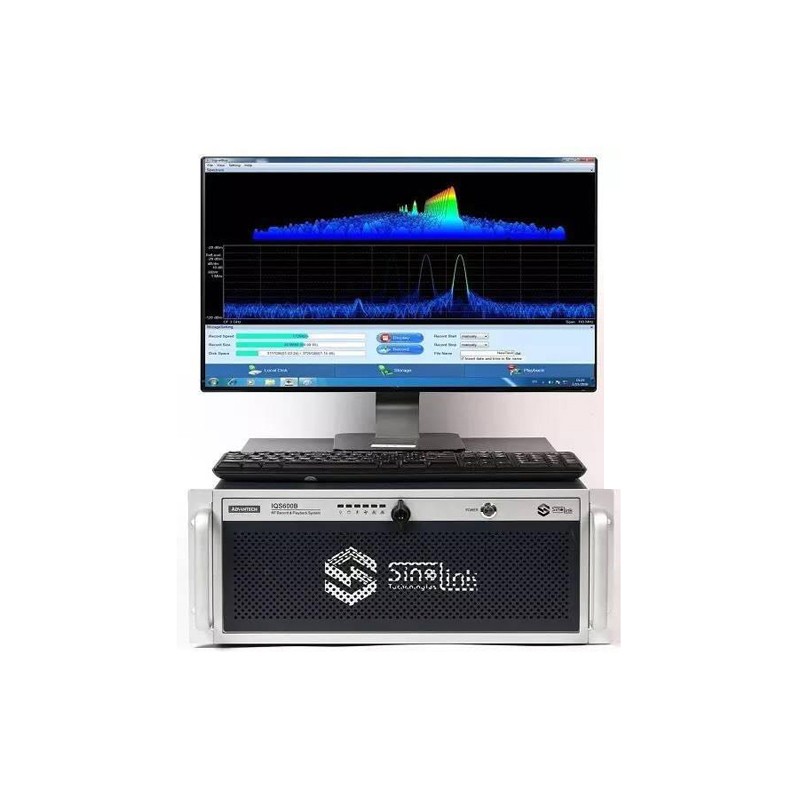

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪，支持1GHz带宽信号的采集与回放，采样率高达2.4 GSPS，数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成，广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。
产品特点
1.实时触发、捕获、分析、流盘、射频回放 ；
2.数字I/Q数据记录的采样率高达200 MSPS 或 800 MByte/s ；
3.高速数字I/Q输入接口，2 × 16 位 I/Q 数据位宽 ；
4.具有不同配置的存储选件，最大支持48TB的存储能力 ；
5.回放模块配备高速DA转换器 支持带宽高达160MHz宽带信号实时回放；
6.图形界面化的存储、回放和数据管理软件 可安装强大的Tektronix Signal Vu信号分析软件，对保存的数据文件进行事后分析；
7.存储数据保存为二进制数据文件（.dat），支持向Matlab（.mat）和Tektronix Signal Vu（.TIQ）文件格式转换。
应用
雷达/电子战/复杂电磁环境。
技术指标
IQS2400A-SIPI 超宽带信号记录回放仪 |
系统平台 | |
操作系统 | Windows 7 Ultimate |
处理器 | Intel i7 Processer |
操作系统硬盘 | 512GB high speed SSD |
内存 | 4Gbytes |
显示 | Built-in 17” high-resolution LCD 1280x1024 pixels |
内置固态存储阵列容量 | Up to 32TB |
文件类型 | NTFS file format |
网络接口 | 1 Gb Ethernet Port，可扩展10Gb Ethernet Port |
USB接口 | USB 2.0 x2, USB 3.0 x2 |
扩展视频接口 | DVI，HDMI |
| |
信号采集 |
输入接口 | Back panel female SMA connector |
输入类型 | AC-coupled |
量化位数 | 12-bit |
ADC采样频率 | Up to 2.4GSPS |
输入信号带宽 | Up to 1GHz |
数字抽取 | 1x, 2x, 4x, 8x or 16x |
输入量程 | Max. 5dBm |
输入阻抗 | 50Ω |
| |
信号回放 |
输出接口 | Back panel female SMA connector |
输出类型 | AC-coupled |
DAC数据位宽 | 16-bit |
DAC采样频率 | Up to 2.4GSPS |
输出信号带宽 | Up to 1GHz |
数字插值 | 2x, 4x, 8x ,16x or 32x |
输出量程 | Max. 1.0Vp-p |
输出阻抗 | 50Ω |
| |
物理参数 |
尺寸 | 482mm×177mm×650mm（L×W×D） |
净重 | 25kg |
操作温度 | 0℃ to + 40℃ |
存储温度 | -40℃ to +85℃ |
环境湿度 | 10% to 90% |
功率要求 | 220V AC, 50Hz, Max.300W |
存储选件记录时间对照表 |
通道数 | 带宽 | 采样率 | 记录速率 | 记录时间 | 记录时间 | 记录时间 |
选件SSD8 | 选件SSD16 | 选件SSD32 |
1 | 1000MHz | 2400MSPS | 2400MB/s | 1小时 | 2小时 | 4小时 |
1 | 500MHz | 1200MSPS | 2400MB/s | 1小时 | 2小时 | 8小时 |
1 | 250MHz | 500MSPS | 1200MB/s | 2小时 | 4小时 | 16小时 |
1 | 125MHz | 250MSPS | 600MB/s | 4小时 | 8小时 | 32小时 |
1 | 62.5MHz | 125MSPS | 300MB/s | 8小时 | 16小时 | 64小时 |
1 | 31.25MHz | 62.5MSPS | 150MB/s | 16小时 | 32小时 | 8天 |
