型号

8721

8722

测量通道

单相

测量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电能量计时Time

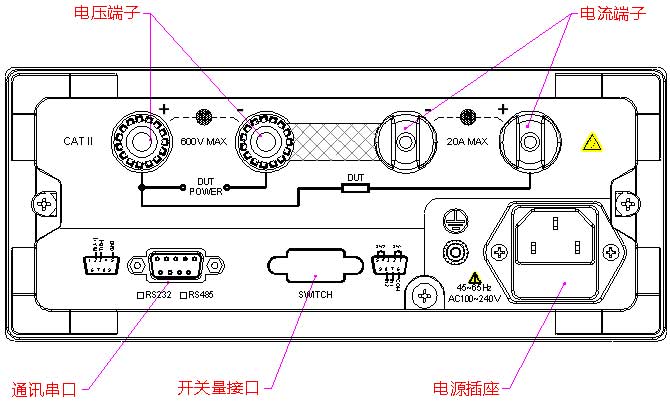

接线使用

电压/电流端子间配有不可拆除的共地短路片，仅支持电流表内接法@接线使用

输入阻抗

电压：约2MΩ

电流：约4mΩ（20A量程），约80mΩ（1A量程）

满量程峰值因数

1.6

电压额定量程

600V

电流额定量程

20A（交直流）

1A/20A（交直流）1A/40A（交直流选配）

电压精度范围

6V～600V

电流精度范围

20mA～20A

1mA～1A/20A

电压/电流精度*

±(0.1%×显示值+0.1%×量程)（DC，45Hz≤f≤1kHz）

有功功率精度*

±(0.1%×显示值+0.1%×量程)（DC，45Hz≤f≤1kHz）

有功功率测量范围

2.2mW（PF=0.01）～4.4kW（PF=1）@220V（1A/20A规格）

44mW（PF=0.01）～4.4kW（PF=1）@220V（20A规格）

有功功率分辨力

0.01W

功率因数精度范围

±(0.01～1)

功率因数分辨力

0.001

频率测量范围

DC，45Hz≤f≤1KHz

频率测量精度

±(0.1%×显示值) (电压幅值应大于量程的10%)

电能量范围

0～99999MWh

电能量精度

±(0.1%×显示值+0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.30%

电能计时

999时59分59秒

电能计时精度

±(0.05%×显示值)

电压/电流变比

0.1～1000.0

数据更新周期

0.25，0.5，1[s]

报警功能

5组，电压、电流、功率上/下限、门限设定

控制接口

RS-232 (选配RS-485)、开关量功能 (选配)

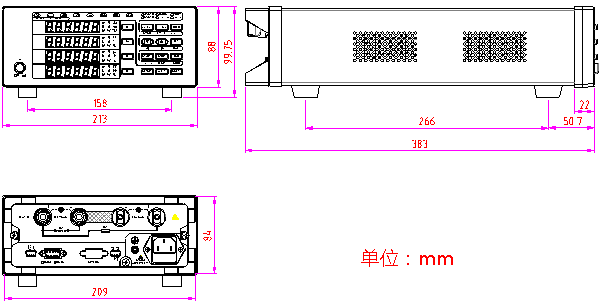

外形尺寸

213(W, 前塑壳)x88(H, 前塑壳)x386(D, 含接线柱) mm

开口尺寸

210(W)x85(H) mm

底脚高度

15 mm

整机重量

约3kg

整机功耗

约10VA
