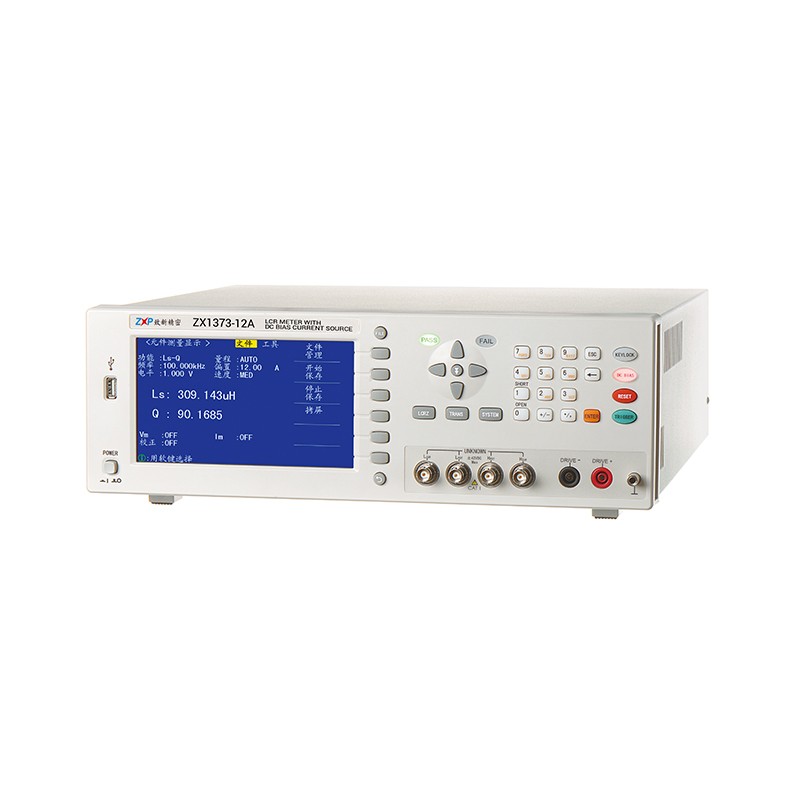

ZX1373 电桥偏流一体机 概述
ZX1373是内建高频LCR数字电桥和0～12A直流偏置电流源的电桥偏流一体机，低达0.25mA的电流分辨率，可分析电感器中铁心的特性，作为电感器质量检测或产品特性的分析。内置的偏流源噪声更小，控制更灵活，内建比较器，方便组建到电感器检测的自动化生产线。
ZX1373 电桥偏流一体机 产品特点
● 提供单台0-12A恒流输出
● 支持开路后电流自动续流功能
● 0.25mA精细的电流步进
● 0Hz-500kHz频率响应
● 单一电流、步进扫描两种电流输出方式
● 图形化操作,中英文界面
● 内置比较器，方便组建到电感器检测的自动化生产线
ZX1373 电桥偏流一体机 技术参数
型号 | ZX1373 |
显示 | 7" LCD |
操作 | 实体按键+脚控开关 |
支持测量频率 | 0Hz-500kHz |
电流范围 | 0-12A |
电流 | 量程 | 0mA-1.000A, 1.000A-5.000A, 5.0A-12A |
步进 | 0.25mA, 1.25mA, 6.25mA |
扫描调整时间 | 4ms-3600s |
最大输出电压 | 11V（所有电流情况下均可输出11V电压） |
最大允许直流电阻 | Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） |
最大允许电感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） |
量程方式 | 自动 |
启动及停止控制方式 | START/STOP实体按键、4种脚控、总线 |
连续加载最大电流时间 | 保守2-3h，不间断输出 |
功能 | 仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 |
接口 | RS232C、UsbHost、USB Device、Handler |
电源要求 | 电压：100～120 Vac或198～242 Vac |
频率：46～64 Hz，功率大于50 VA |
温度湿度 | 0℃～40℃，相对湿度≤75% |
体积(WxHxD) | 465mmx395mmx135mm |
重量（净重） | 9.9Kg |
型号 | ZX1373电桥功能参数 |
测试频率 | 50Hz～200kHz， 1.2万多个频率点 |
测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、 |Z|、|Y|、P |
测试电平 | 10mV-2Vrms |
基本准确度 | 0.05% 精度表为准 |
测试速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) |
显 示 范 围 | |Z|， R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S |
C | 0.00001pF～9.99999F |
D | 0.00001～9.99999 |
DCR | 0.01mΩ～99.9999MΩ |
L | 0.00001μH～99999.9H |
Q | Q0.01～99999.9 |
θ(RAD) | -3.14159～3.14159 |
θ(DEG) | -179.999°～179.999° |
Δ% | -99.999%～99.999% |
信号源输出阻抗 | 30Ω、100Ω、10/CC |
量程方式 | 自动、保持 |
触发方式 | 内部、手动、自动、外部、总线 |
校准功能 | 开路/短路,全频清零、点频清零 |
等效电路 | 串联、并联 |
比较器 | 三档分选，BIN0～BIN2 |
PASS、HI、LOW(PASS/FAIL LED显示) |
