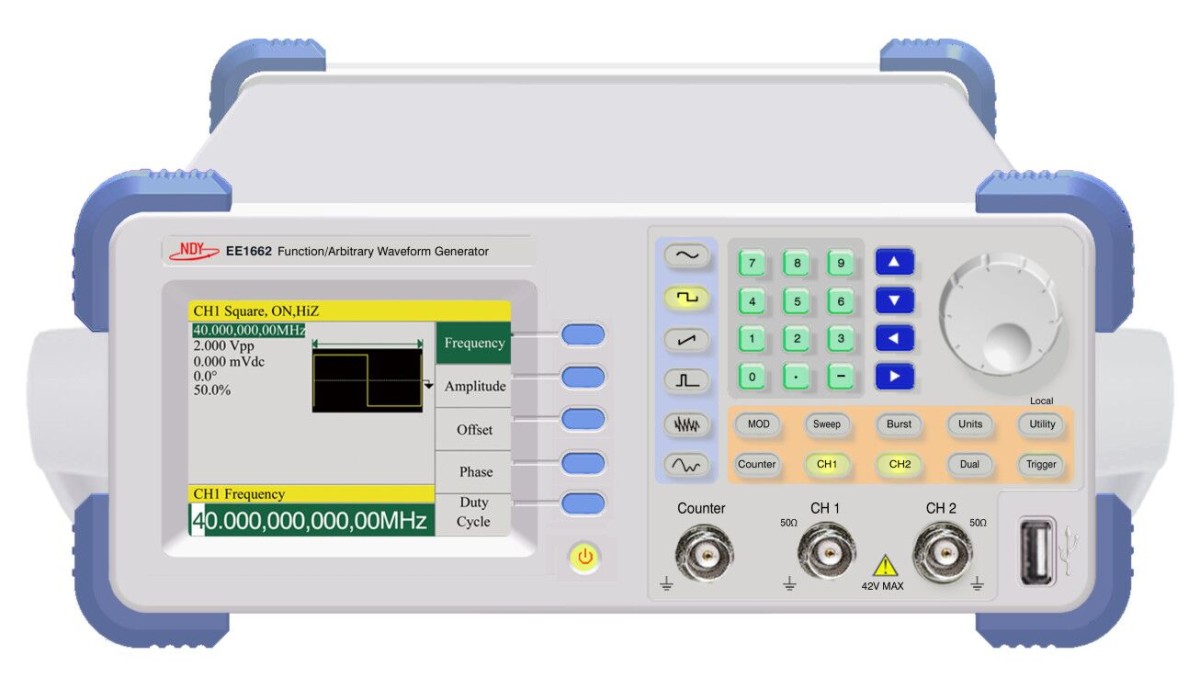

EE1662函数/任意波发生器

型号:

EE1662

索取资料及报价

产品介绍

EE1662函数/任意波信号发生器是一款采用新型数字滤波技术的信号发生器，能够输出高精度、高稳定度、低失真、低抖动的信号波形。它可以内置任意波信号发生模块。它的众多性能使该款仪器是您目前和今后各种测量方案的优先选择。

主要特点：

采用新型数字滤波技术实现低抖动输出,边沿抖动≤100ps rms

内嵌400MSa/s任意波形发生器

精准的脉冲波形，边沿可调

正弦波形输出1μHz ～ 88MHz/128MHz/160MHz

小信号幅度可达1mVpp (50 Ω)

全数字调制

输出多种标准波形

机箱造型美观大方，按键操作舒适灵活

大屏TFT LCD显示，界面友好直观

内置16384 Points 的可下载的任意波形发生存储器

可选的GPIB接口、LAN接口

内置8 digits/s，1000MHz带宽的计数器

技术指标：

名称	技术指标
采样速度	400Msa/s
输出波形	正弦波、方波、脉冲波、斜波、噪声波、直流、任意波形、调幅、调频、调相、脉宽调制、FSK、PSK、频率扫描、猝发等多种波形。
输出频率	正弦波 1μHz～88/128/160MHz
	方波/脉冲波 1μHz～40MHz
	斜波 1μHz～4MHz
	噪声带宽 400MHz
	任意波采样率 1μHz～40MHz
	分辨率 1μHz
	精度 ≤±5×10^-6
	稳定度 ≤±1×10^-6
波形特性	正弦波失真度 ≤0.2% (1Vpp DC<1 ≤20kHz)
	方波/脉冲波占空比 0.1%～99.9% resolution 0.1%
	上升下降沿 6ns～1μs resolution 0.1ns
	沿抖动 ≤100ps rms
	最小脉冲脉宽 6ns
	斜波对称性 0.0%～100.0% resolution 0.1ns
	任意波波形长度 16384
输出幅度	1mVp-p～10Vp-p f≤40MHz (50Ω)
	1mVp-p～5Vp-p 40MHz<f< span="" style="padding: 0px;">≤100MHz (50Ω)
	1mVp-p～2.5Vp-p 100MHz<f< span="" style="padding: 0px;">≤130MHz (50Ω)
	1mVp-p～1.5Vp-p 130MHz<f< span="" style="padding: 0px;">≤160MHz (50Ω)
	分辨率4位有效数字 14bits
	精度≤±1% 设置值±1mVpp 1kHz时
平坦度	≤±0.2dB f≤10MHz
	≤±0.4dB 10MHz<f< span="" style="padding: 0px;">≤60MHz
	≤±0.8dB 60MHz<f< span="" style="padding: 0px;">≤100MHz
	≤±1.0dB 100MHz<f< span="" style="padding: 0px;">≤160MHz
输出直流偏移	±(10VDC-AC峰值) (High Z)
	分辨率 4位有效数字 14bits
	精度 ≤±1%偏置设置值±0.25%幅度设置值±2mV
调制	AM调制度 0.0%～120.0% resolution 0.1%
	精度 ±1.0%
	FM调制深度 1μHz～载波频率/2 resolution 1μHz
	PM调制深度 0.0°～360.0° resolution 0.10
	PWM调制深度 0.0ns～width-12ns resolution 0.1ns
	FSK/PSK切换速率 1μHz～1MHz resolution 1μHz
频率扫描	线性/对数
	扫描时间 0.001s～3600s resolution 1mSec
	保持时间 0.001s～3600s resolution 1mSec
	返回时间 0.001s～3600s resolution 1mSec
	触发源内/外/单次
猝发	N cycles/gated
	起始相位 0.0～360.0° resolution 0.1^°
	波形个数 1～100000000 resolution 1个
	猝发周期 1μs～1000s resolution 1μS
	触发源内/外/单次
测频计数	测频 10Hz～1000MHz
接口	I/O Interface USB、LAN、GPIB
外形尺寸	260mm×105mm×290mm (W×H×D)
重量	2.5kg
