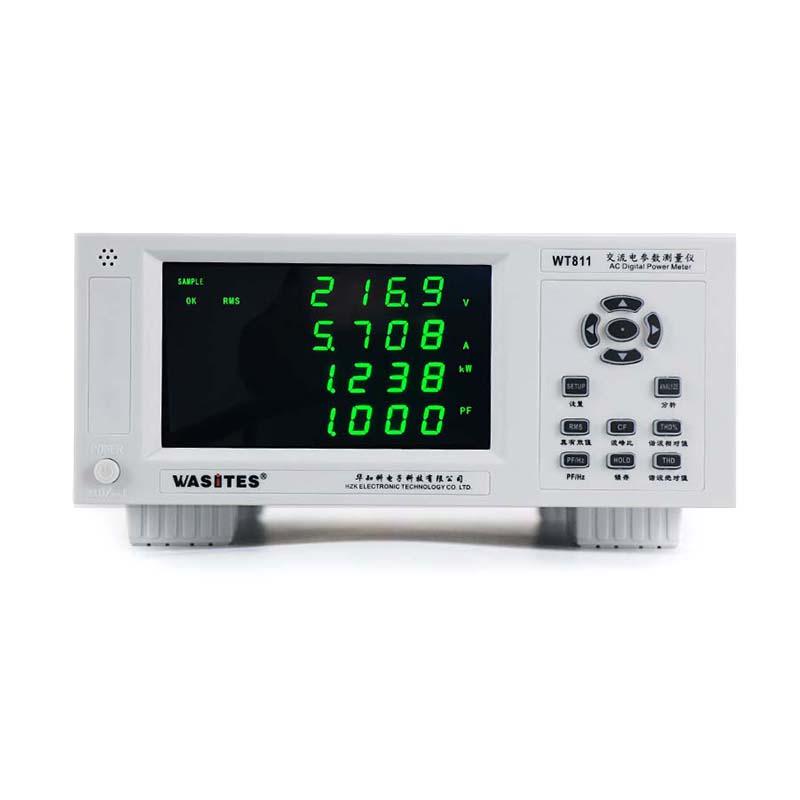

华知科WT811交流电参数测量仪（谐波型）具备精准测量和谐波分析功能，采用高速DSP处理器与锁相环技术，确保数据稳定性与准确性。其真有效值测量、电压波峰比、电流波峰比等功能，适用于照明电器、电动工具等行业的生产和研发需求。仪器支持多量程自动切换、声光报警及延时报警。

本电参数测试仪采用高速DSP处理器+锁相环(PLL)进行数据分析，电压\电流均采用低温漂纯电阻或高精度互感器采样，使得采样信号不被过滤，保证了测量数据的稳定性和准确性。具有真有效值(RMS)测量。本仪器能测量电压、电流、功率、功率因数、频率，电压波峰比，电流波峰比，还具备谐波分析、串行通讯等功能。仪器具有完善的功能、性能优越和操作简单的特点，能满足生产现场的高速测量，也能满足实验室和研发测量的需求。

广泛应用于照明电器、电动工具、家用电器、电机、电热器具等领域生产企业的生产线、实验室、质检部门。

按实户需求还能订制各种测量功能，来满足更高的应用。

特点

• 四窗口同时显示电压、电流、功率、功率因数/频率

• 采用高速DSP+PLL设计，可以精准计算电压和电流各次谐波失真及绝对值。

• 采用零磁通检流器,测量带宽高，有效保证了测量精准和稳定性

• 数据锁定、报警静音功能

• 可任意设定.上下限报警参数，声光报警功能，并可设置合格或不合格报警功能，可设置延时报警。批量检测提高效率

基本原理

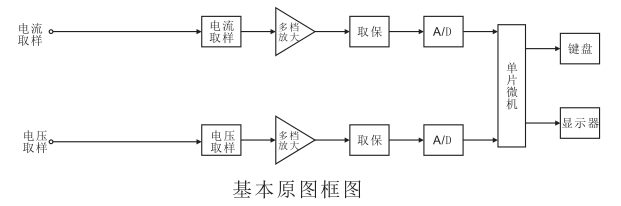

如图所示，仪器由模拟部分和数字部分组成。模拟部分主要由传感器、多档程控放大器、采样保持器、A/D等电路组成.数字部分含微型计算机数据存储器、键盘和显示器组成。

被测电压信号通过电压传感器后，信号降低为弱信号，根据信号大小，由微型计算机控制，进行程控多量程放大，并通过采样保持器，由模拟/数字转换器A/D把电压信号转换成数字信号，并把数字传输至微型计算机，计算出电压真有效值（URMS）并把数值输出到显示器显示。被测电流信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过多档选择程控放大、采样保持、A/D转换,在微型计算机里计算出电压真有效值（IRMS）并把数值输出到显示器显示。

技术参数
