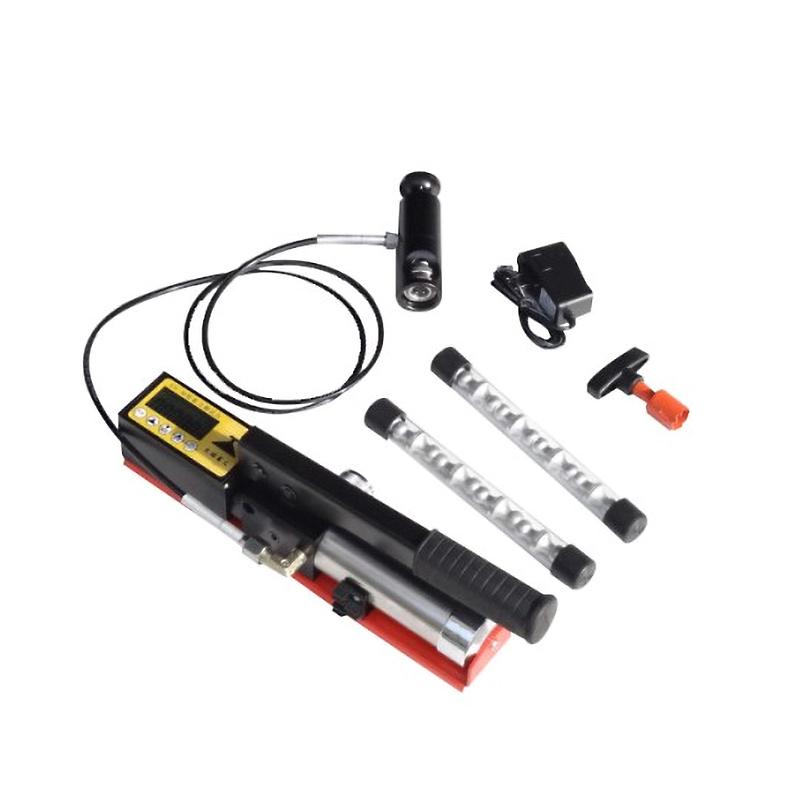

天地星火 XH-M 附着力测试仪（14mm）采用拉拔法测量金属、混凝土及其他材质涂层的附着力，具备自我定位特性，采用液压系统使被测基体表面一定直径的涂层脱离，结果以MPa或KN单位显示在大型易读的液晶数字显示屏上。此仪器符合国际及国家相关标准，如ISO 4624、ASTM D 4541、ASTM D7234和GB/T 5210-2006，具备出色的技术可靠性和性能稳定性。其便携设计适用于实验室和现场，具有按键选择不同锭子尺寸、测量单位和存储数据的功能，防雨、防尘、防撞击的合金和不锈钢主体，高品质液压泵，精度控制在±1%F.S以内，适用于光滑和粗糙表面的自我定位锭子。XH-M 14mm 附着力测试仪是广泛用于涂料和清漆领域的精确测量工具。

XH-M型拉拔式附着力测试仪可测量金属、混凝土及其他材质涂层的附着力--自我定位特性为附着力的测量方式带来了新的的变革。该仪器的工作原理是利用液压系统使被测基体表面一定直径的涂层脱离来测量涂层的附着力，测试仪的多功能数字显示屏显示附着力的大小，以MPa或KN为单位显示。该产品依据国际及国家相关标准设计制造，技术可靠，性能稳定。

符合标准

① ISO 4624 《涂料和清漆粘附力拉开试验》

② ASTM D 4541 《便携式附着力仪测量涂层剥离强度的标准试验方法》

③ ASTM D7234 《混凝土上涂层剥离粘合强度的标准试验方法》

④ GB/T 5210-2006《色漆和清漆拉开法附着力试验》

仪器特点

1、便携式手持仪器，可用于任何场所，无需外接电源--既可用于实验室，又可用于现场。

2、大而易读的液晶数字显示

3、按键选择锭子尺寸、测量单位和存储数据，按照锭子尺寸自动计算结果。

4、便携式仪器箱与合金及不锈钢主体，防雨、防尘、防撞击。

5、高品质液压泵可应用于任何场合，质保三年。

6、压力与显示系统均经过标准测力计校准，精度控制在±1%(满量程)以内。

7、自我定位锭子，在光滑和粗糙表面对测量结果都没有影响。

8、高等级工业压力传感器保证精度。

9、可选10mm、14mm、20mm和50mm锭子。

10、LCD液晶显示器，可按键选择MPa或KN单位。

使用方法

1、 准备锭子，并用研磨垫将预粘锭子的涂层打磨好，然后用合适的溶剂清理锭子及所测涂层表面的油污等污物，等待干燥；

2、打开仪器内配的双组份胶水，以1:1的比例进行混合（使用多少混合多少），薄而均匀地摊在拉拔锭子的底端，用力将锭子按压在准备好的测试表面上，施加压力将多余的胶挤出，随后将溢出的胶水擦干净，待胶水充分固化后（约24小时）方可准备进行附着力试验（如有需要，可用随供的切割刀划切锭子周围）；

3、泄压：将仪器右侧突出的旋转螺塞逆时针旋转至不能旋转为止，且加压手柄保持按到最底，此种状态下再将卡环上的拉环按至最底端，即可提拉卡环，将卡环套在锭子上，并提拉一下以确保套得紧扣；

4、 按仪器显示屏下方**个绿色按钮，打开电源； 再按第三个（其上附有锭子图形）键来选择拉拔锭子的尺寸（10,14,20,50可选），一般仪器标准配置的锭子的尺寸为20mm，所以当转换到20的尺寸时我们即可进行下一步骤----选择仪器测试时的单位

5、仪器的单位有MPa和KN两种可选，KN为力值单位，我们常使用的附着强度单位是MPa，按KN/MPa键即可转换单位；

注：该仪器没有确定键，选择单位或锭子的尺寸时只要屏幕上正在显示的单位或尺寸是我们需要的即可。

6、 再按一下开关键将仪器归零，将右侧的旋转阀顺时针旋转最底，此时即可缓慢压动手柄（缓慢的循环向上提、向下按的过程），此时显示频上的读数也在缓慢从0.000上升，渐渐的，我们会感觉有些吃力，这个时候为得到一个更为精准的结果一定要谨慎的控制下压的速度（越慢越好），直至拉拔锭子从涂层上脱落，此时显示屏上固定的读数即为该涂层的附着力强度；

注：评判涂层的附着力的等级一般是根据测量的结果（即测得的读数）以及脱落锭子底端的脱落现象来评定，观察测试区域的脱落现象会得到关于脱落的和关于涂层不同层次之间的附着力、内聚力的更多信息。

技术参数
