天地星火 ZTT-301V 逆反射标线测量仪是一款专业测量道路标线反光性能的仪器，可测量标线的逆反射系数R'，适用于实验室和现场测量。它符合国际和国内标准，具备超大容量和超长待机，采用LCD彩色触摸屏显示，并具备语音播报功能。此外，它支持干燥、潮湿和连续降雨条件下的检测，具有数据存储功能，采用铝制合金主体结构，外形小巧轻便，便于携带，是测量路面标线逆反射性能的可靠工具。测量原理基于模拟夜间公路行驶情景，以几何条件和光路进行测量。规格参数包括观测角、入射角、光源色温、测量范围等，保证测量的准确性和可靠性。

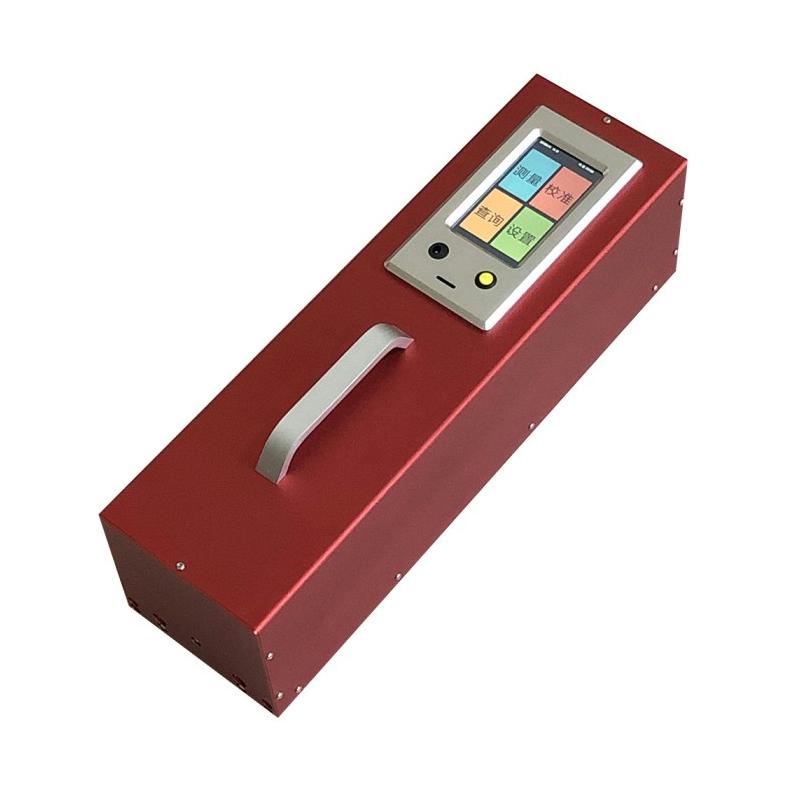

ZTT-301V逆反射标线测量仪是一款用于测量道路标线反光性能的专业测量仪器。测量的参数是标线的逆反射系数R’或称比亮度，单位为mcd·lx-1·m-2。该仪器操作简便，量值可靠，既适用于实验室环境，也可以用于现场测量。是生产，质量监督，工程施工，监理单位等测量路面标线逆反射性能的优选仪器。

依据标准

该仪器参照国际相关技术文件，以及我国现行的国家标准和规范设计研制。符合国际照明委员会（CIE）出版的第72号，美国ASTM D4061-94,德国DIN67520，67521以及我国GB/T 26377-2010《逆反射测量仪》，GB/T 16311-2009《道路交通标线质量要求和监测方法》, JJG（交通）059-2004《逆反射测量仪检定规程》等相关标准的要求。

产品特点

超大容量，超长待机

LCD彩色触摸屏显示

具有语音播报功能

一键校准，快捷检测

温湿度环境一目了然

数据存储功能（自带数据存储卡可与电脑连接导出存储数据）

支持干燥、潮湿和连续降雨条件下检测

铝制合金主体结构，美观且防锈

主机外形尺寸小巧精致，携带方便

主机重量轻便，仅4.30KG

测量原理

ZTT-301V触屏版标线逆反射检测仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的情景。其光路示意图如下图所示。

前照灯的光轴与路面的法线（参考轴）之间的夹角成为入射角（β），规定为88.76°，前照灯的光轴与逆反光线之间的夹角称为观测角(α)， 规定为1.05°。光源、光学系统按照入射角β投向标线，被测标线的尺寸为200 X 95mm，从标线反射的光线按照 1.05°的观测角α，发射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数R’测量值。

技术参数
