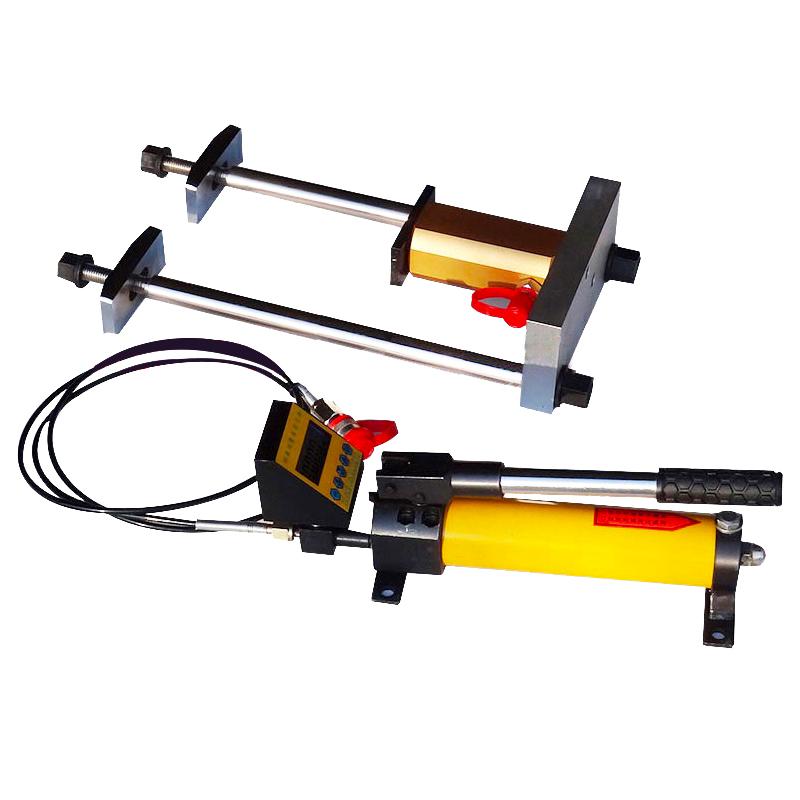

天地星火 TCY-30 砌体砂浆推出仪是一款设计新颖、体积小巧的高效测试工具，专为测量240mm厚墙体中砂浆的强度（1MPa-10MPa）而研发。其采用手动泵加荷油缸和数字压力表，操作简单，结果直观可靠，能够精确记录并计算砌体的抗剪强度，适合现场快速测试。

用途和特点

TCY-30型推出仪是用于推定240mm厚烧结普通砖、烧结多孔砖、蒸压灰砂砖或蒸压粉煤灰砖墙体中的砌筑砂浆强度，所测砂浆的强度宜为1MPa-10MPa。检测时，应将推出仪安放在墙体的孔洞内。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体强度，测试结果直观性强，检测部位局部破损。

①.该仪器结构新颖，体积小巧，质量轻盈，操作方便。

②.采用手动泵加荷油缸，操作简单方便，互换性强。

③.数字显示压力表，可直接读出剪切力。

结构特征及工作原理

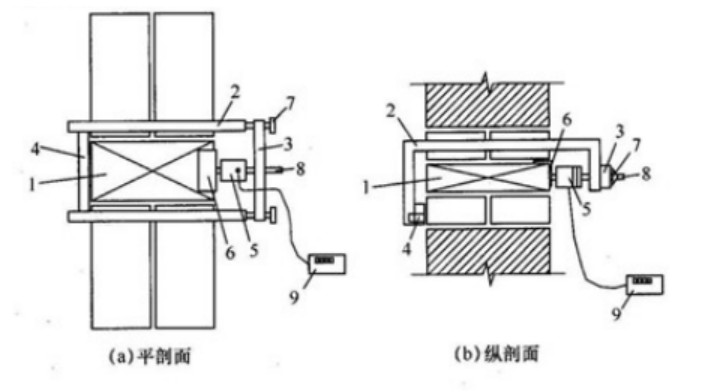

1-被推出丁转；2-支架；3-前梁；4-后梁；5-液压缸；6-垫板；7-调平螺钉 9-推出力峰值测定仪

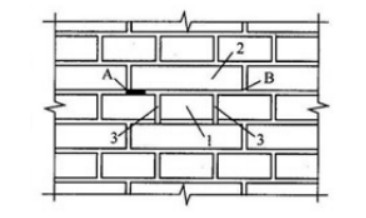

1-被测丁砖；2-被取出的两块顺砖；3-掏空的竖缝

如上图所示掏好被测丁砖，调整好仪器，将仪表转换到峰值状态，压手动泵压把，液压油经油管一路与数字压力表相通，另一路进入推出仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块发生剪切移动，此时油压迅速降低回零，数显表记录最大力值，通过计算可求出砌体的抗剪强度。松开卸荷阀，在弹簧力作用下活塞回位。

技术参数
