天地星火 XH-2T 锚杆拉力计是一款用于测量锚杆、锚索、钢筋、锚栓等锚固体的拉拔力的仪器，具有20kN的最大拔出力。它采用精密铸钢制造的手动泵和中空自复位式液压缸，保证了稳定性和长寿命。数字压力表能够直观显示拉力值，而且该拉力计结构紧凑、携带方便，体积小，重量轻，是锚杆施工支护工程质量检验所需的kk1工具。另外，手动泵还可以用作通用小流量高压油的动力源，提供了额外的便利性。

XH-1T/2T/3T型锚杆拉力计（拉拔仪）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验所需仪器之一。

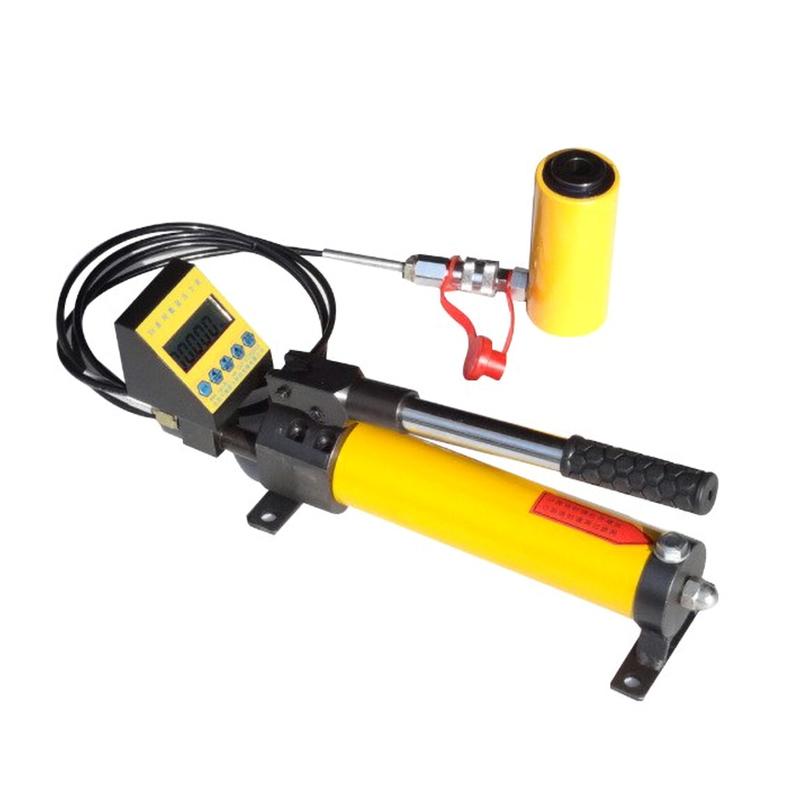

该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精密铸钢制造，使用寿命长。液压缸为中空自复位式，XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。数字压力表读数直观，可直读锚杆拉力（kn）值。该系列拉力计结构紧凑、携带方便、体积小、重量轻。

拉力计手动泵亦可作为通用小流量高压油的动力源。

工作原理

锚杆拉力计（拉拔仪）的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。

上述杆件若为钢筋，既可测知钢筋所受锚固力的大小。拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下拉拔用千斤顶。

技术参数
