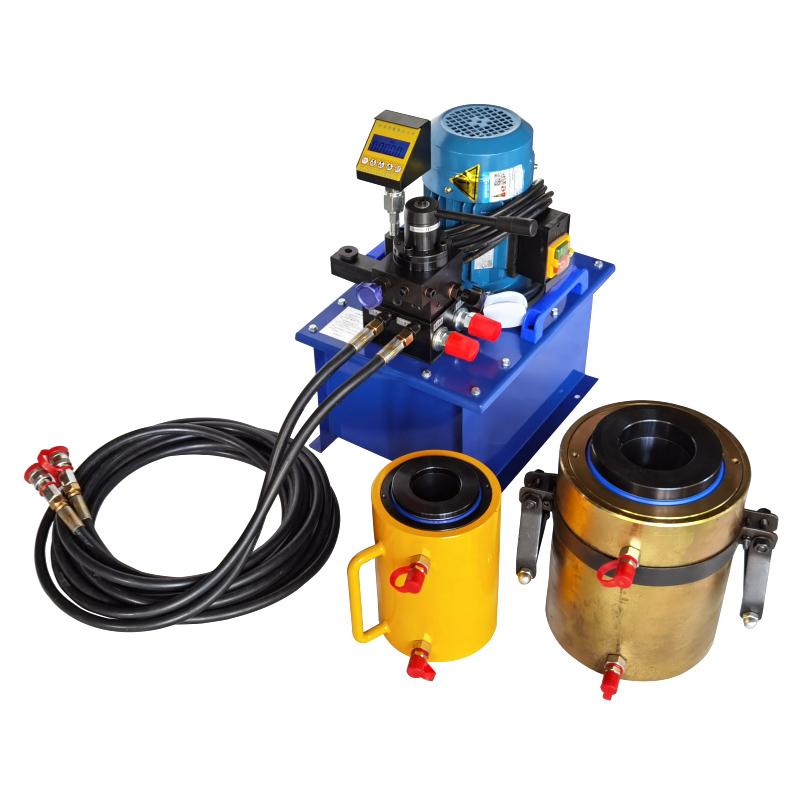

天地星火 XH-50T 分级加压卸压电动拉拔仪是一款高效、精准的锚杆拉力计，专为锚固力检测设计。其电动泵采用双油路柱塞式设计，提供快速、可调节的高压加载。设备配备三位四通手动换向阀和中空双油路液压缸，确保优异的密封性和耐用性。数字压力表直读KN值，并具备峰值保持和数据存储功能，便于操作和数据管理。整体设计新颖，操作简便，体积小，适用于锚杆和锚索的质量检验。

用途和特点

由天地星火研制生产的XH-50/100T型系列电动锚杆拉力计（锚杆拉拔仪）适用于锚杆、锚索等锚固体锚固力的检测，是锚杆施工质量检验必备仪器。

该拉力计由电动泵、液压缸、数字压力表及高压胶管等部分组成。其中电动泵工作类型为双油路柱塞式设计，工作效率高，加载速度快，高压可根据所需要的压力调整设定。泵体上安装了三位四通手动换向阀，可使进口与出口油路换向，该阀采用端面密封结构，密封性能比一般钢球结构好，操作方便，寿命长。液压缸为中空双油路形式，通过快速接头与高压胶管相接。数字压力表安装在泵体上，直读KN值，不必换算.

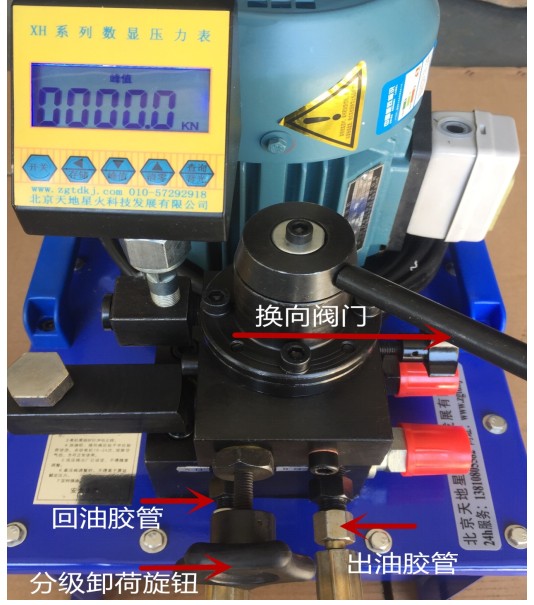

产品结构图

换向阀门：控制油泵加载与卸载。

分级卸荷旋钮：缓慢逆时针旋转可控制液压缸分级卸载，使用前请顺时针拧紧。

压力表具有峰值保持功能，并可存储50个数据。该系列锚杆拉力计具有结构新颖、性能可靠、操作方便、体积小等特点。

技术参数
