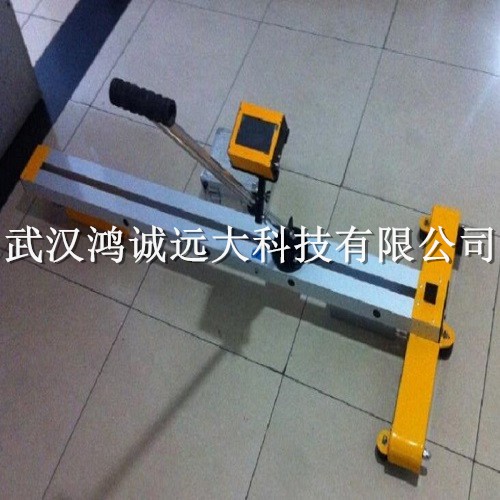

HYSG-1电务铁道建筑限界测量仪 电务激光限界测量仪  铁路信号装置限界检测小车

HYSG-1全自动电务铁道建筑限界测量仪是一种采用区别于激光点的激光图像采集及计算机处理系统等进行全断面限界检测的仪器。采用行走式动态检测小车，仪器自动识别并测量电务设备（高柱、矮柱信号机，各种信号标、接近标、禁停标、箱盒、回流线、步梯等）限界数据（信号设备轮廓、水平限界、高度限界、轨距、轨道超高等数据），曲线段自动测量和计算。

功能特点

1、满足JJG(铁道)197-2022《铁路建筑限界测量装置检定规程》、TB/T3308-2013《铁路建筑实际限界测量和数据格式》要求。

2、设备采用激光图像扫描测量、脉冲触发测量和全时感知测量控制为特征的全自动两级触发测量系统，高分辨率面阵扫描和区域特征自动提取，可靠性高，数据稳定，精度高，使用寿命长。不同于激光点，只能简简单单的测量信号设备的某个点，而不是整个轮廓面。

3、针对高柱信号机，仪器自动识别并测量其背板侧面的限界，不需要人员攀爬进行手动测量。

4、仪器在1秒以内可同时完成当前信号设备的全断面式整个轮廓面的扫描以及自动识别和测量水平zui突出点及竖直zui高点。检测小车在行走过程中仪器自动且同时测量并显示和保存水平、高度、超高、超限值等数据、信号设备图像、轨道状态等全部完整原始记录，曲线段自动计算、修正。

5、测量具备全面性、高效率性。设备从采集上千个数据点到识别及测量zui不利点数据不超过1秒，全断面无时延扫描，测量更全面，速度更快。

6、结构特点：各探头与检测小车采用一体化结构，探头采用无支架设计，无需拼装，不产生振动偏移，杜绝产生机械误差；设备具有便携性；走行轮材质具有良好的绝缘性。

主要技术参数

行走速度：≤8km/h

横向范围：1300～3500mm（范围可调），精度：-5～0mm

垂向范围：25～7000mm（范围可调），精度：±4mm

轨距范围：1410mm～1470mm，精度：±0.5mm

水平（超高）范围：-185mm～185mm，精度：±0.5mm

侧面限界范围：0.2-10m，精度：±3mm

测量稳定性：反向功能≤1‰，≤2%RMS，IRS/2微调系统，双置4XLimW及自调节适配装置，AIO、L-sen、DiPro-Eh

重量：≤13kg
