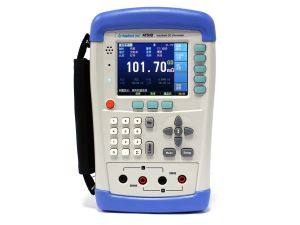

AT518手持直流低电阻测试仪是一种高精度宽量程,采用高性能32位ARM微处理器控制的全自动实时检测的微型手持式仪器,在任何场合可长时间实现对无源元件进行精确而便捷的测量 。 仪器可以测试10μΩ~20MΩ的电阻, 最大显示数20000数。它独有的电流测试模式可以适应不同要求的测试。并配备Mini-USB通讯接口,用于远程控制和数据采集与分析。AT518采用3.5"高清lcd大屏幕显示,大字体显示更方便您读取数据,内置高容量锂电池可长时间待机更方便您长时间进行移动测量。 AT518手持低电阻测试仪可测量各种高、中、低值电阻器;仪器内置温度补偿模块,可对温度敏感的器件进行温度补偿。AT518手持低电阻测试仪可方便测量各种开关接触电阻;接插件接插电阻;继电器线包和触电电阻;变压器、电感器、电机、偏转线圈绕线电阻;导线电阻;车、船、飞机的金属铆接电阻‘印制板线条和孔化电阻等。
技术规格 |
测量参数 | 直流电阻 | 基本准确度 | 0.05% | 测量范围 | 10μΩ~20MΩ | 信号源 | 最大电流:<1A电流模式:大电流、小电流 | 量程 | 十量程自动、手动和标称测试 | 测量速度 | 30次/秒,15次/秒,3次/秒 | 显示结果 | 绝对偏差(ABS)比较方式、相对偏差(PER)和顺序(SEQ)比较方式 | 最大读数 | 20000数 | 校正 | 全量程短路清零功能 | 比较器 | 内建分选记录, GD/NG分选结果显示 | 触发方式 | 内部、手工、远程 | 接口 | 内置Mini-USB接口(虚拟串口) | 温度补偿 | 准确度: 0.2℃ 范围: 0~80℃ | 测试端 | 4端屏蔽(包括2个检测端和2个驱动端)和外屏蔽地端 | 电源要求 | 输入:100-240V~50/60Hz 0.35A 输出:9V 1A DC 8.4V,Li, 2200mAh可充电电池 | 尺寸与重量 | 外尺寸(mm):130.23 (宽)x210.76(高)x37.88 (深) 重量:650g | 附件 | ATL501B四端开尔文测试夹 ATL909直流电源适配器 ATL202便携包 ATL804锂电池 ﹡ATL105Mini-USB通讯电缆 ﹡ATS518数据采集软件 | 可选附件 | ATL506B四端测试探针 | 其他 | 3.5英寸真彩16M色TFT-LCD显示;键盘锁、数据保持功能;兼容SCPI指令集;中、英文切换;背光灯调节;自动关机,U盘记录功能 |
|
性能特征 |
● 清新炫丽的双色注塑外壳 | ● 电池及外接电源供电方式 | ● 全量程短路清零功能 | ● 内置Mini-USB接口 | ● 兼容SCPI指令集 | ● 键盘锁定功能 | ● 超长持续工作时间≥8h |
|
应用 |
● 测量各种高、中、低值电阻器 | ● 各种开关接触电阻 | ● 漆包线电阻 | ● 接插件接触电阻 | ● 继电器线包和触点电阻 | ● 变压器、电感器、电机、偏转线圈绕线电阻 | ● 焊点接触电阻 | ● 导线电阻 | ● 车、船、飞机的金属铆接电阻 | ● 印制版线条和孔化电阻 | ● 表征机电元件的低阻特性 |
|
