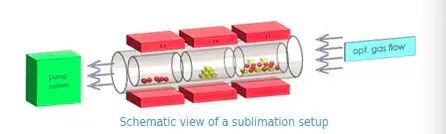

升华过程 | 1.混合物的分离 |
2.各组份的蒸发(控制加热温度低于材料的汽化温度) |
3.再结晶(沿温度梯度沉积再结晶) |
|

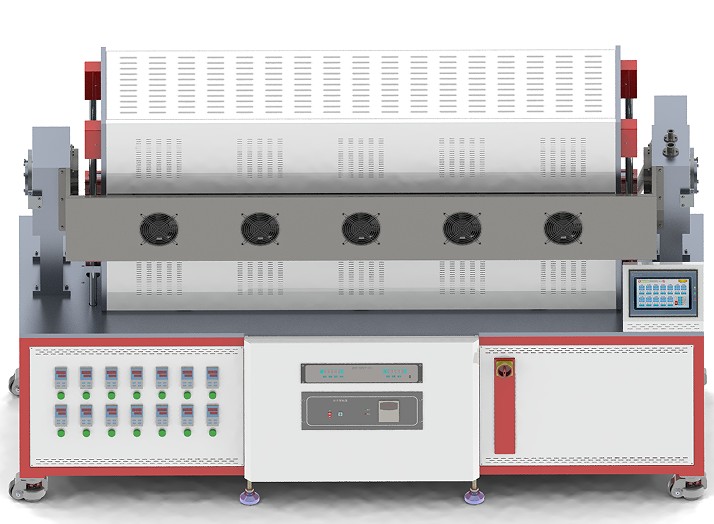

应用 | 本设备融合国际先进技术,在真空洁净的环境下,对有机发光材料在普通化学提纯的基础上,高温升华,进而获得更高纯的材料。 有机发光材料具有低电压,宽视角,高亮度,大面积显示,低成本,广泛应用于下一代平板显示,OLED,OPV,OTFT等技术材料领域。 |
特点 | 提纯装置本底真空度高,能清洁获得较优异的材料; 人机智能控制,设定程序,自动控制,高效率; 提纯材料导轨传递,取送方便,操作简单; 升华区温度×高800度,连续可调,控温精度高,先进的升华技术; 材料提纯效率高,多种型号,满足用户不同要求; 协助用户研发提纯有机发光材料的技术工艺提纯; 装置配有过滤器;粉尘沉积冷阱,防止真空系统污染。 |
型号 | PS60 | PS100 | PS150 | PS210 | PS300 |
管径 | Φ60 | Φ100 | Φ150 | Φ210 | Φ300 |
投料量 | 约60g | 约200g | 约800g | 约2Kg | 约4Kg |
不同材料,不同产能。本数据来源为升华Alq3而得出,仅供参考。 |
加热元件 | 瑞典康泰尔Kanthal进口电热丝KTLA1型 |
测温元件 | 英国OMEGA进口热电偶K型 |
加热组块 | 日本进口高纯氧化铝多晶纤维炉膛真空吸滤一体成型 |
炉膛开启 | 电动气撑开启 | 气缸上下平行开启 |
炉膛开启后风扇运行,自动控制冷却降温系统.实现可控冷却速度。 |
常规温区数 | 3 | 3 | 6 | 6 | 8 |
定制温区数 | 3~6(按需订制) | 4~9(按需订制) |
控温方式 | 加热炉膛上下统一控制,可定制上下独立控制,温场更均匀。控温点数=温区数*2 |
升华区温度 | 室温至800℃,连续可调。 |
保温区温度 | 室温至600℃,连续可调。恒温温度随时间和空间波动不大于±1℃ |
升华率 | · 大97%(与物料和配置有关) |
升华舟 | 0.5~10g,50~500g,500~2000g,按需配备。 |
升华室 | 腔体采用内外石英管装置,结构可保证真空室管不受污染,保持较高的真空度。易于清洗,内层料管分段升华后各段料容易区分,能*大限度的保证产品和纯度和产率,配升华管,可互相精密连接,内管一头大一头小,两两之间可对接,每段长度和加热炉各温区匹配。 |
石英外管规格 | 由管径、温区数、温区长度等数据决定 |
石英内管规格 | 异形,定制,后附图 |
极限真空度 | 2*10-4Pa | 5*10-4Pa |
真空组件 | 旋片式机械泵,涡轮分子泵,分子泵控制电源,复合真空计,真空规管,真空连接件,工业制冷机,粉尘过滤器,油雾过滤器等 |
在涡轮分子泵与主加热石英管之间有冷阱吸收器,油泵前端配置粉尘过滤器,油泵出气口配置油雾过滤器,工业制冷机配合使用。 |
气氛控制 | 在进料端配备高精度质量流量计(氮气500SCCM),准确控制气体流量,可以实现生产工艺拓展和调整。 |
过滤方式 | 系统采用三级过滤保护装置,分别采用5级微孔金属滤网、1套液氮内嵌式冷凝、90度直角台阶式过滤。 |
自动化控制 | 德国西门子PLC,主要电气配件选用法国施耐德,系统采用自动化工艺流程,设定好工艺一键操作。降低人为因素,工艺可靠性达到99.9%。也可切换至手动模式运行。 |
液晶触摸屏 | 7英寸 | 10英寸 | 15英寸 |
温控仪表 | 厦门宇电AI型仪表,模糊PID控制,30段程序设置。 |
无纸记录 | 内置存储记录运行工艺数据,外接USB接口,可以电脑连接一键拷贝数据。 |
可视窗 | 设备的两端都采用石英密封观察窗,可以观察生产中材料的提纯情况,选配摄像系统可实现生产升华过程全监控和记录。 |
安全系统 | 加热超温报警,水压、气压报警,真空泄露报警,分子泵故障报警等。 |
选配产品 | 气氛保护手套箱 进口分子泵 |
服务 | 免费送货(不含卸货) |
免费上门安装调试培训 |
免费终身技术支持 |
质保 | 12个月 |
货期 | 3个月 |
