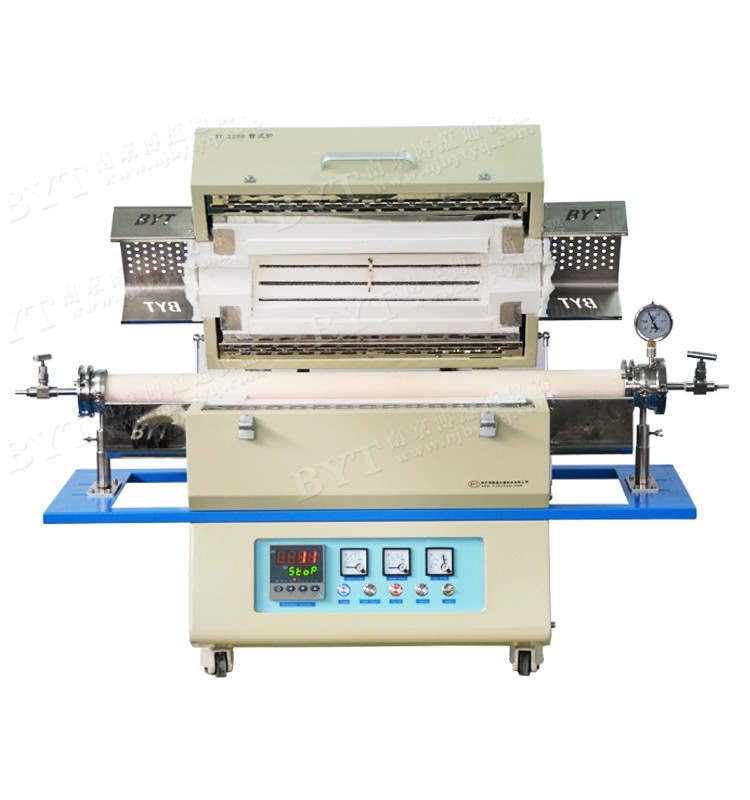

这款对开管式炉以电阻丝为加热元件，采用双层壳体结构和30段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。
详细技术参数
详细技术参数
型号 | TL1200-I | TL1200-II | TL1200-III |
功率 | 3.5 KW | 3.5KW | 3.5kw |
| 炉管尺寸（OD）(mm) | 高纯度刚玉管:60/80/100*1000mm(管径可选） 两边各放置两个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置
|
外形尺寸 | 580X370X515 | 580X420X565 | 580X420X565 |
电源电压 | 220V |
相数 | 单相 |
加热元件 | 国产优质电阻丝（可选配瑞典Kanthal A1进口电阻丝） 点击进入资料下载 |

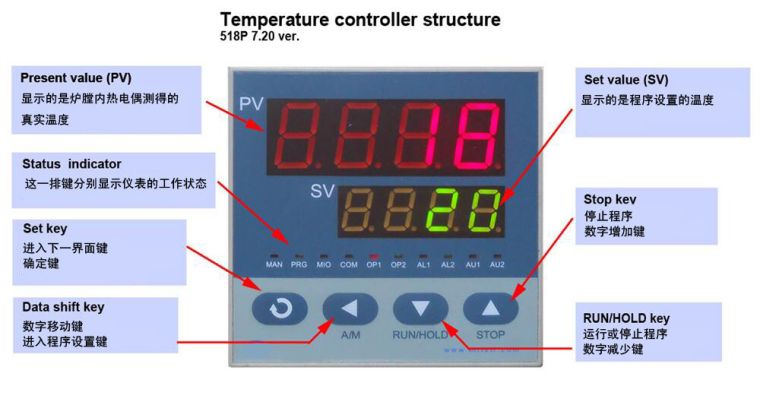

控温方式 | 采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）

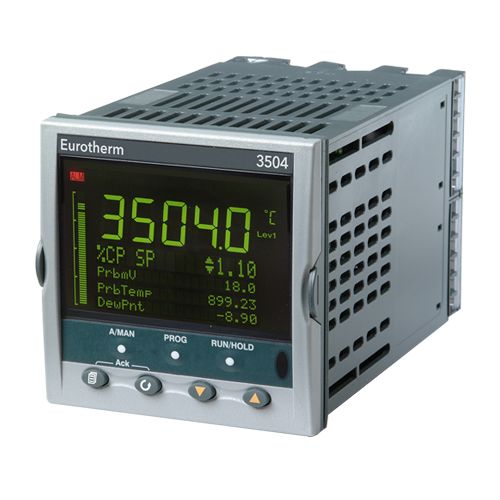

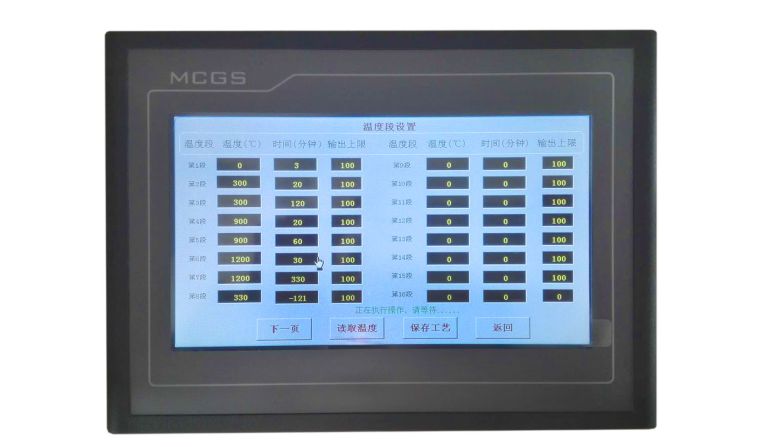

FP93控温仪表（日本岛电） 欧陆仪表 触摸屏仪表 |
炉膛材料 | 1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型。 3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场
|

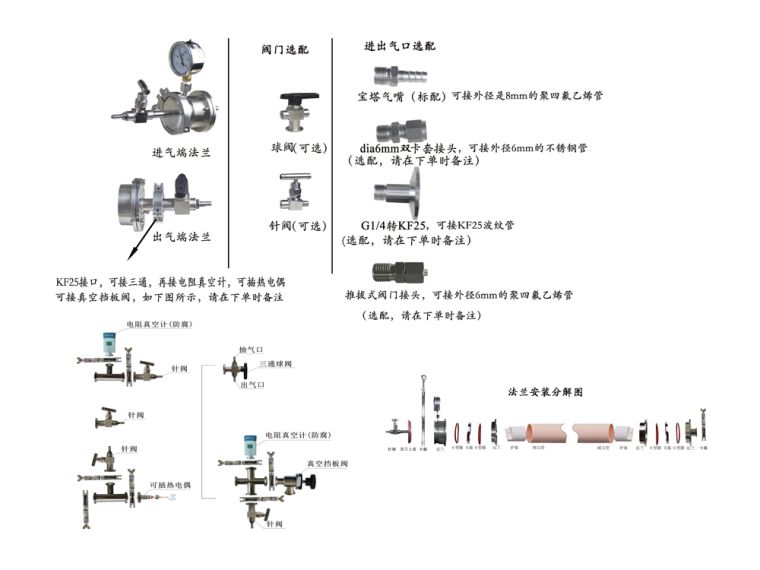

阀门和法兰 |
|

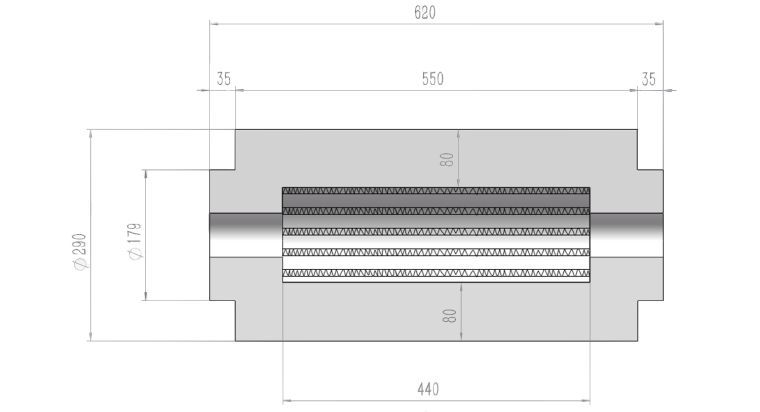

60/80/100俯视图 |
|
控制精度 | +/- 1 ℃ |
触发器 | 移相触发 |
电器 | 浙江正泰 |
可控硅 | 106/16E 德国西门康 |
最高温度 | 1200 ℃ |
额定温度 | 1150 ℃ |
升温速率 | ≤30 ℃/ Min （可根据要求修改） |
推荐升温速率 | ≤15 ℃/ Min |
热电偶型号 | K型 |
加热段长度 | 400mm |
恒温段长度 | 150mm |

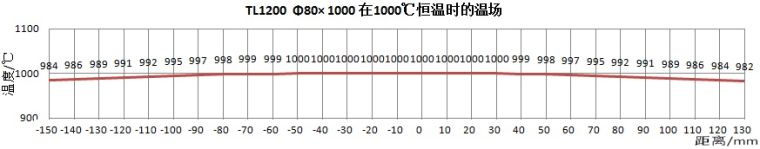

温度曲线 |
|

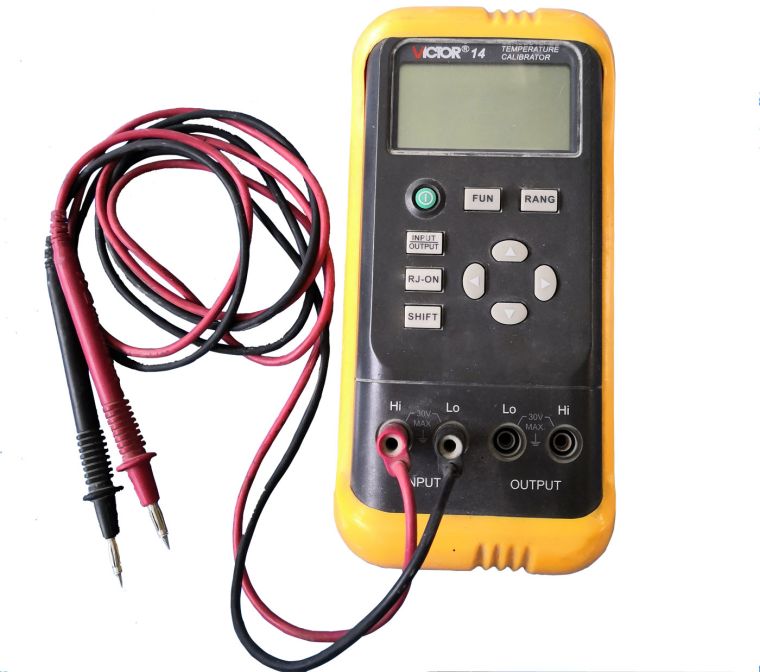

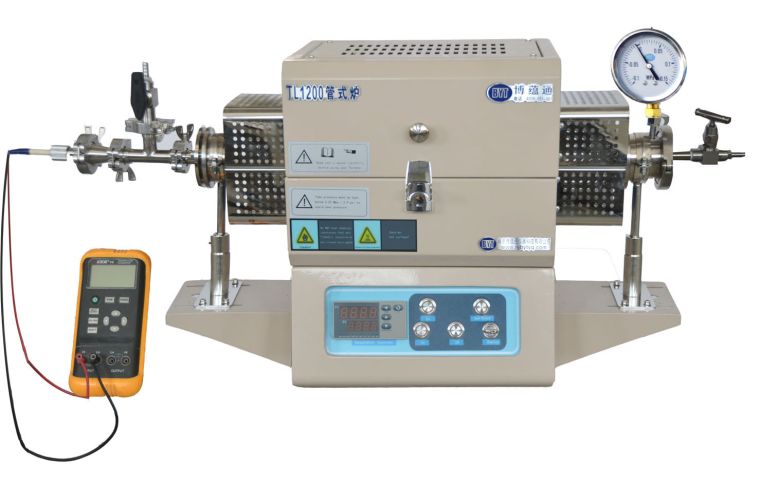

温度校准（选配） | 定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线
|
四周表面温度 | ≤45℃ |
开盖保护系统 | 当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。 |
真空系统 （选购） |
1、单级泵 TW-1.5A 2、 双级泵 2XZ-2 3、 VS-0.1真空系统

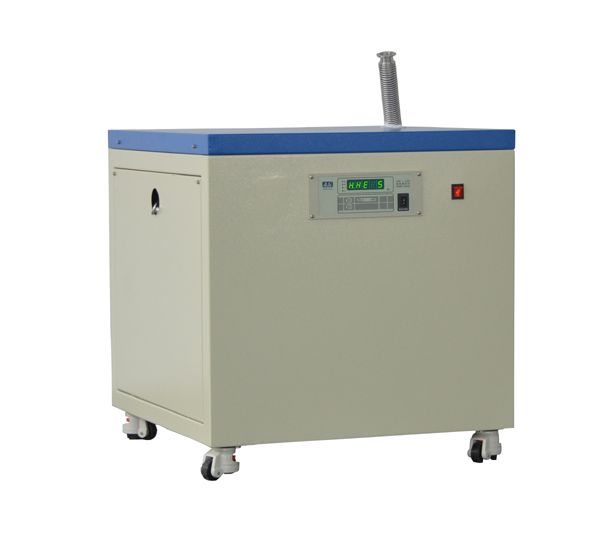

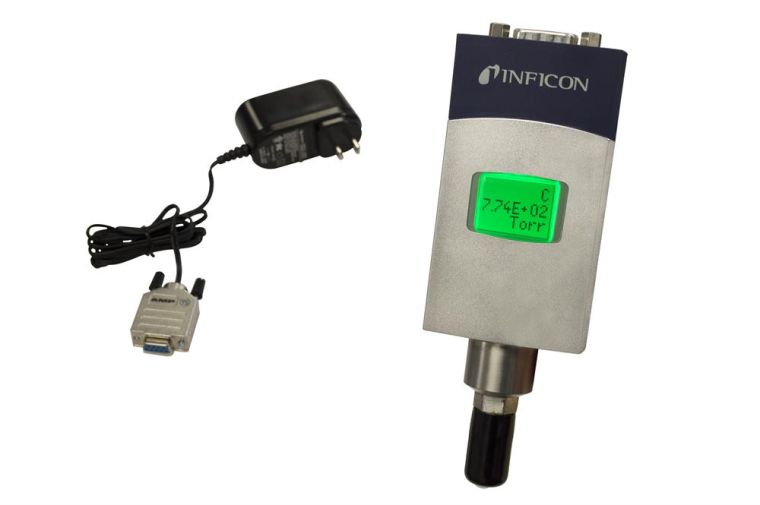

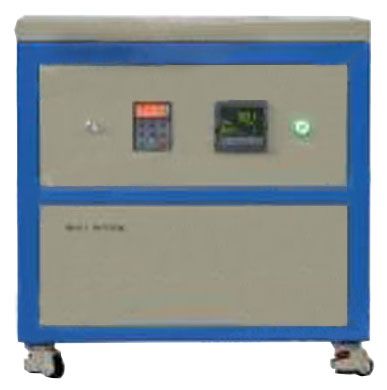

4、 VS高真空系统 5、 恒压泵 6、英国PCG550（INFICON）电容真空计 1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。 2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。 3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。 4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10-3 Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa～100.0KPa）。 6、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）
|
供气系统 （选购） |

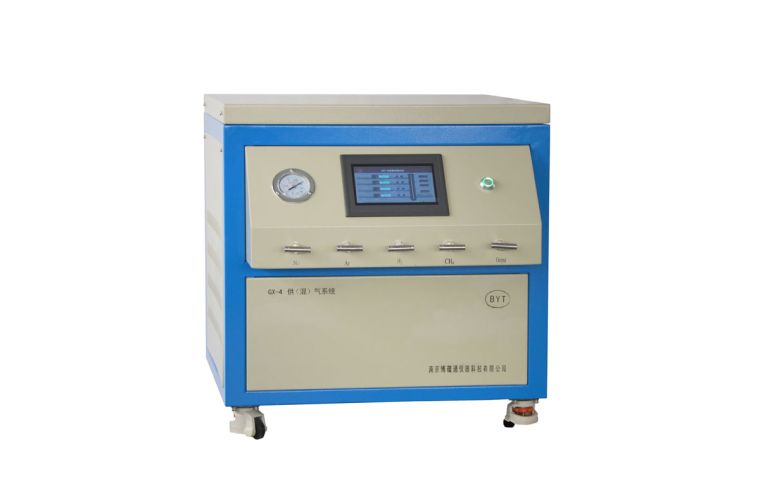

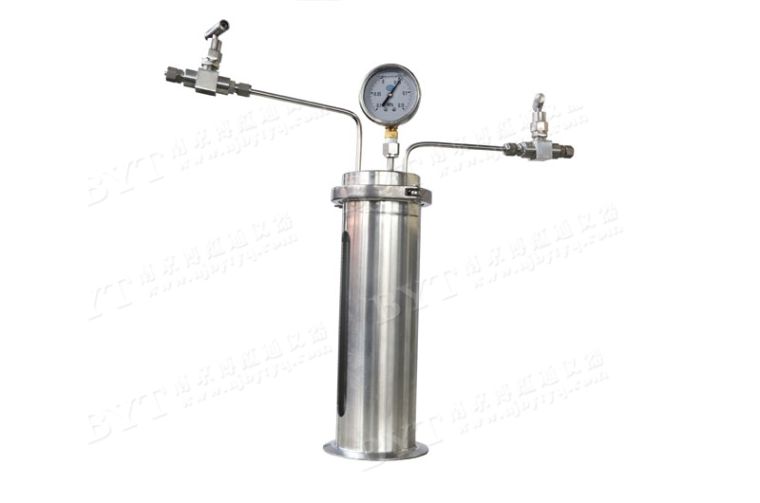

1、鼓泡器 2、质量流量计供气系统 3、液态蒸发器 |
管式炉安装操作说明（点击进入） | 钢瓶减压阀的规格选择注意事项、管式炉安装操作说明（点击进入） |
质保期 | 一年保修，终身技术支持 特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的炉管为刚玉管时，炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
6.不要在氧化铝管中使用石墨坩埚
7.MoSi2加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件
详细描述

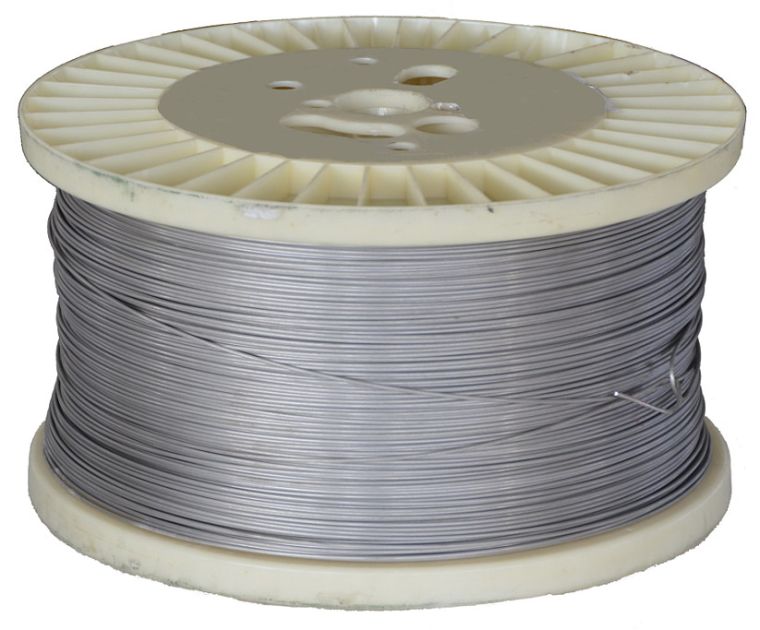

1、瑞典Kanthal A1 电阻丝
Kanthal A1 原丝 进口电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、Kanthal电阻丝资料下载
(4)、Kanthal电阻丝网站：
(5)、电阻均衡、温场均衡性好
Kanthal A1 电阻丝 电阻均匀 、 发热量均衡
温场效果好

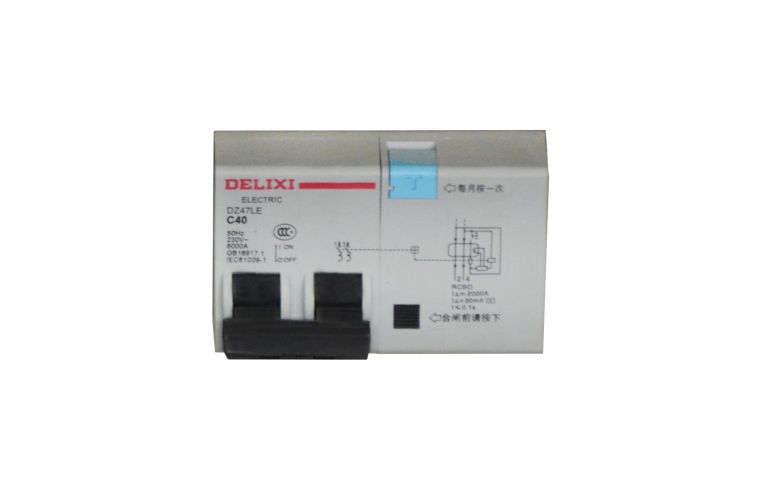

2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。

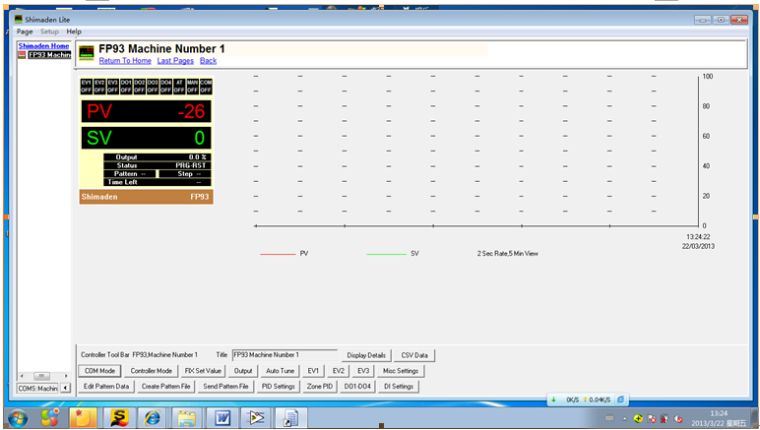

3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

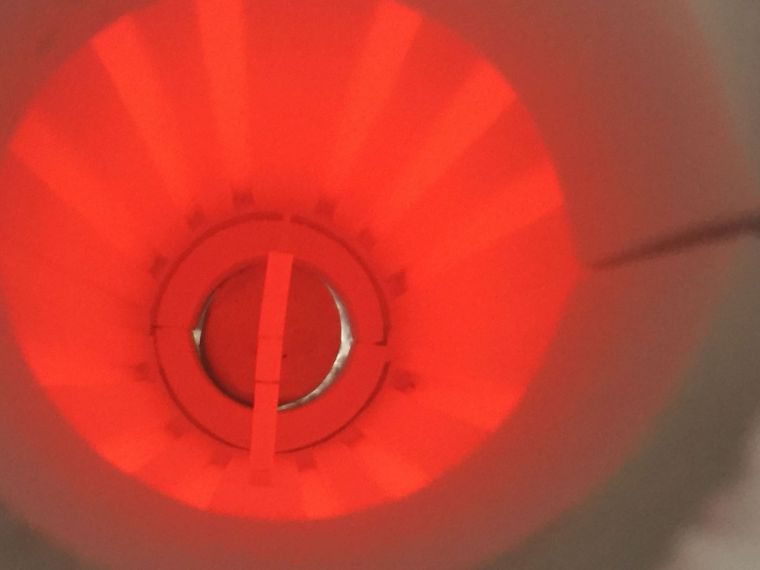

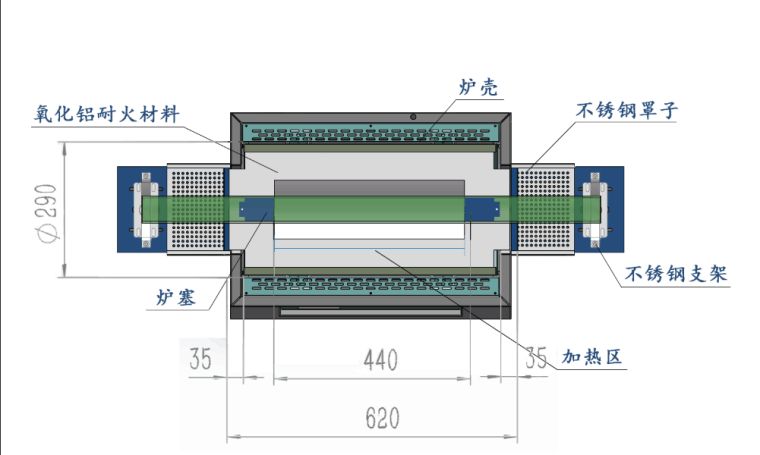

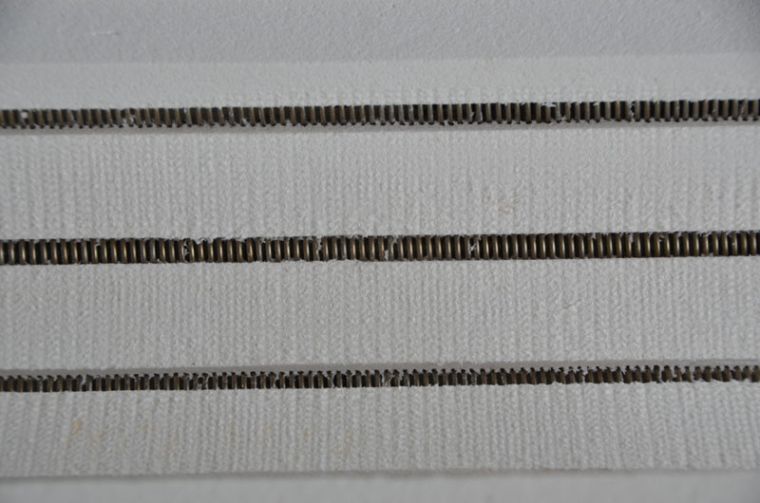

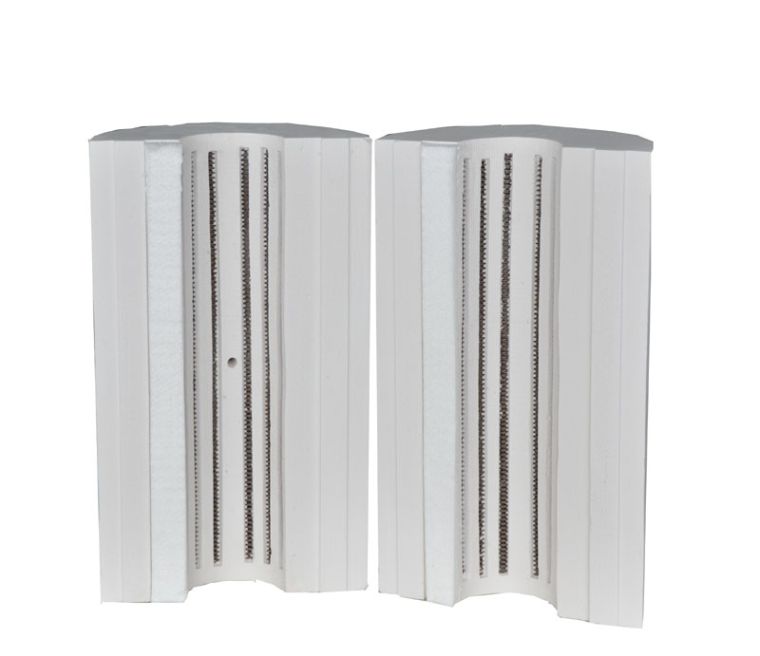

4、炉膛
Dia60/80/100
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡

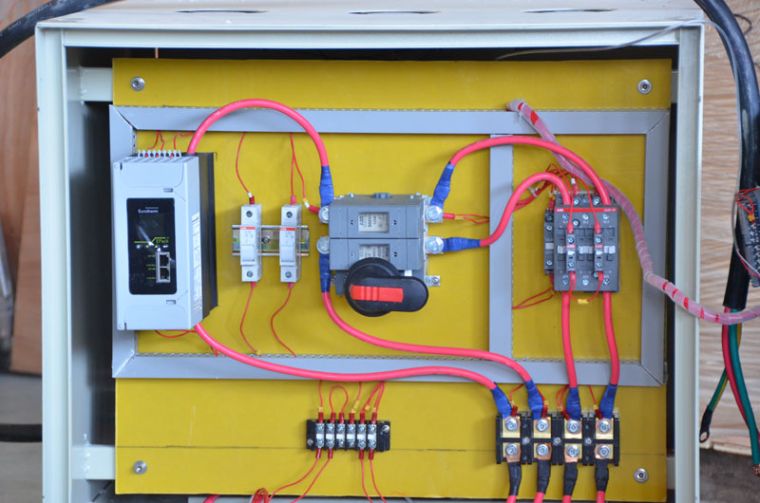

5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
7、底脚

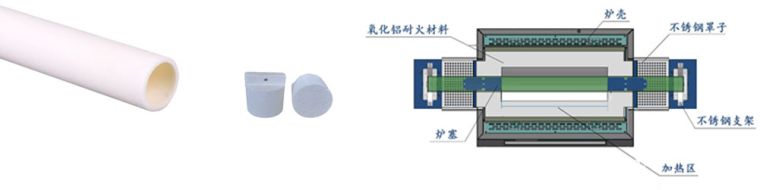

8、氧化铝炉塞

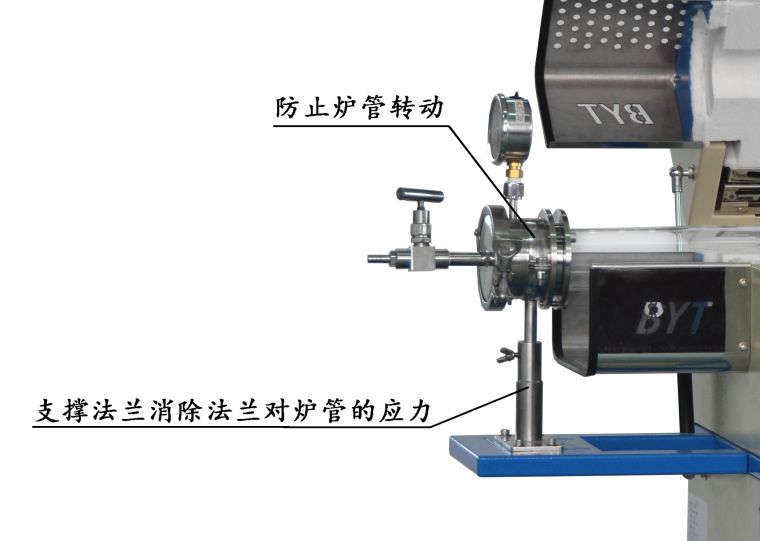

9、不锈钢支撑架

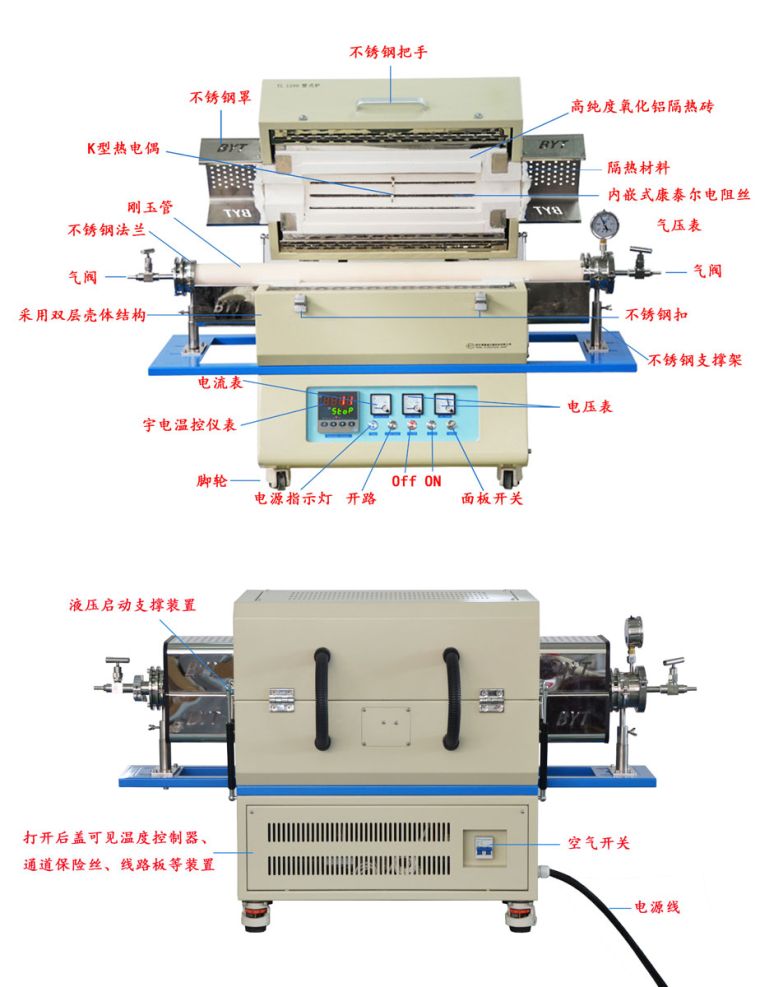

10、全图
标准配置
描述 | 数量 | 图片 |
TL1200 管式炉 | 1 台 | |
刚玉管 | 1 根 |
|
不锈钢法兰 | 1 对 |
|
不锈钢炉钩 | 1 个 |
|
氧化铝炉塞 | 1 对 |
|
高温手套 | 1 双 |
|

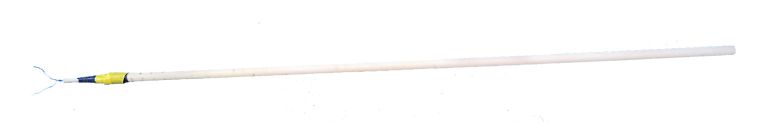

| Ｋ型热电偶 | 1 个 |  |

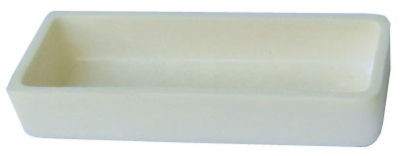

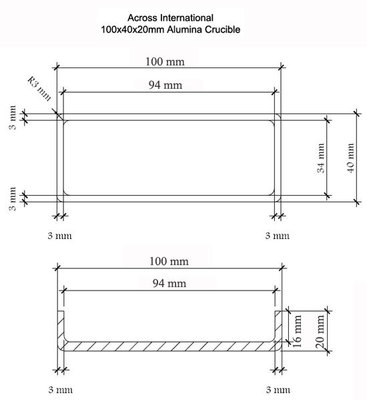

氧化铝坩埚 | 1 个 |
|
COM转USB接口 （选软件控制系统时标配） | 1 个 |
|

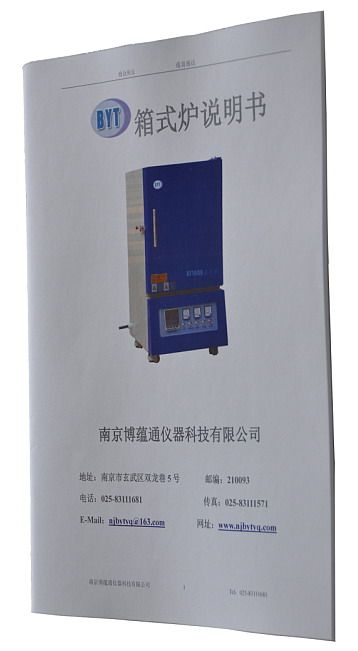

说明书 | 1 份 |  |
软件 （选软件控制系统时标配） | 1 个 | |
选配件
供气系统 | 质子流量计供气系统 |
|
浮子流量计供气系统 |
|

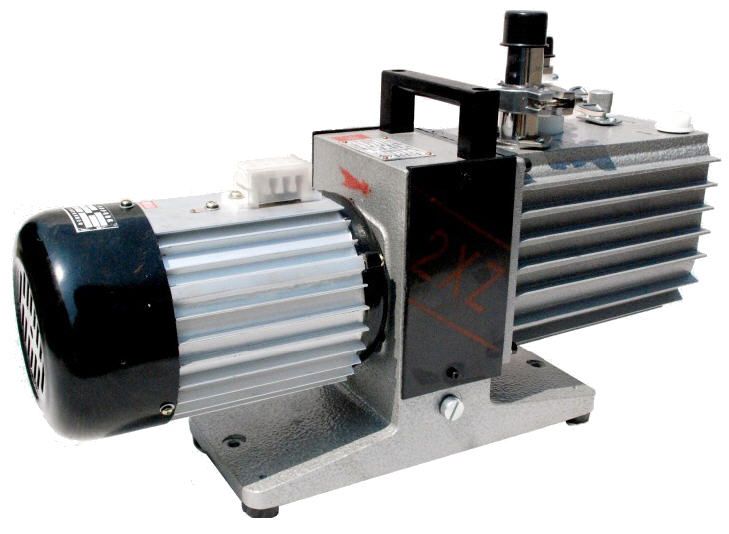

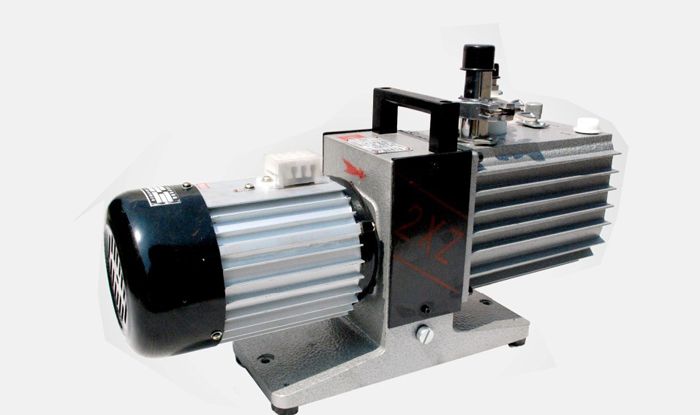

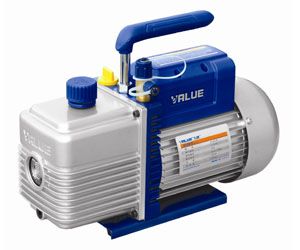

抽气系统 | 真空泵 | 2XZ-2 |
|
TW-1.5A |
|
FX-16 |
|
德国普发分子泵 |
|
电阻真空计 | 电阻真空计 |
|
复合真空计 |
|

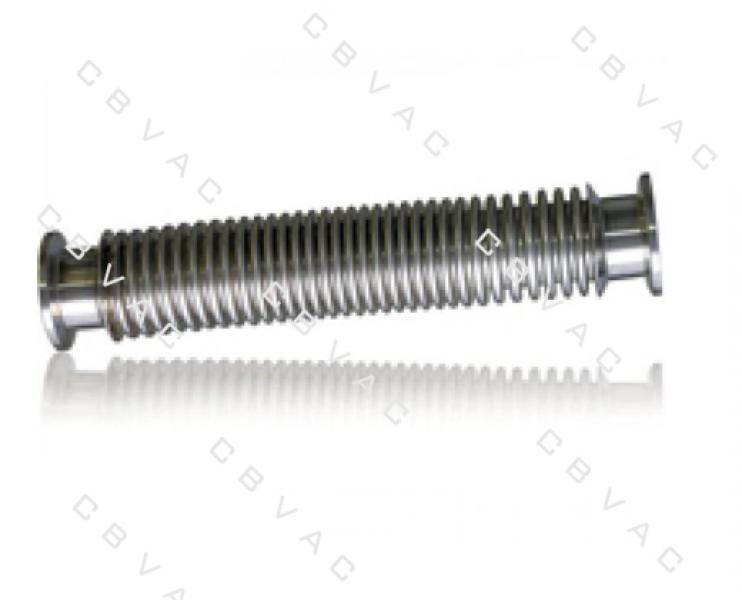

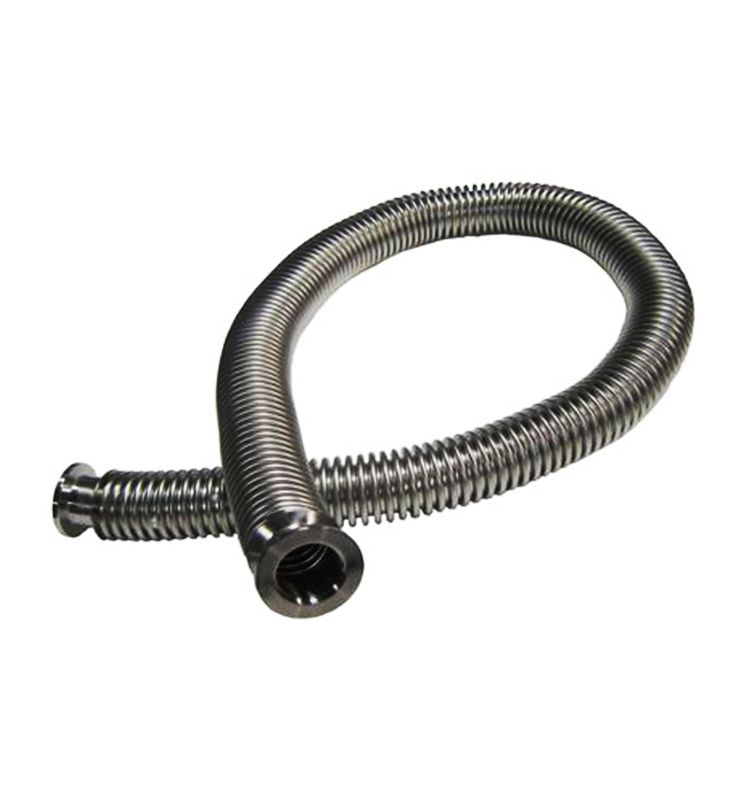

波纹管 | KF25 |
|
KF40 |

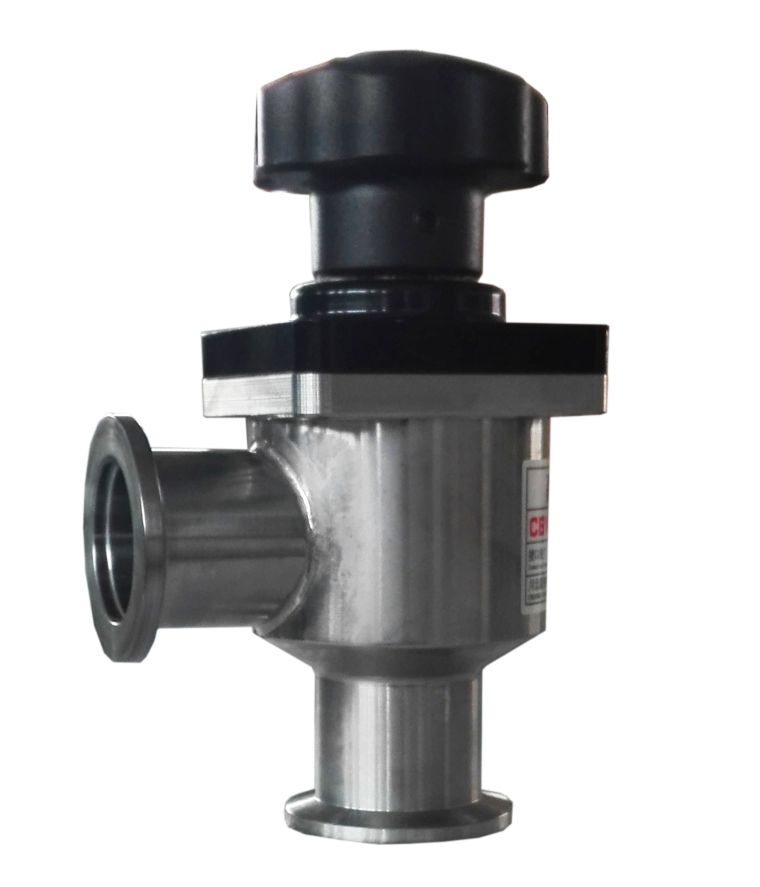

真空挡板阀 | KF25 |
|
KF40 |

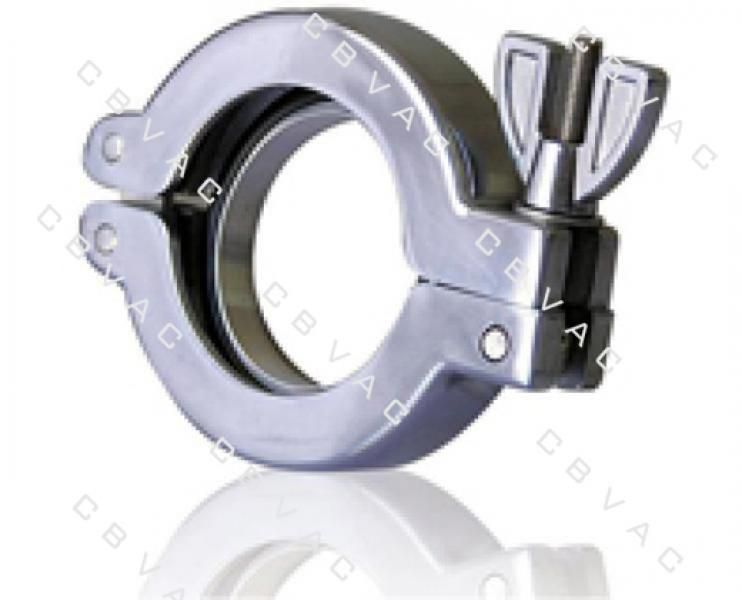

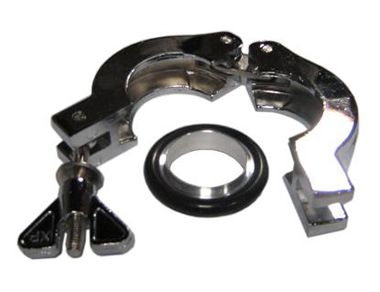

KF卡套 | KF25 |
|
KF40 |

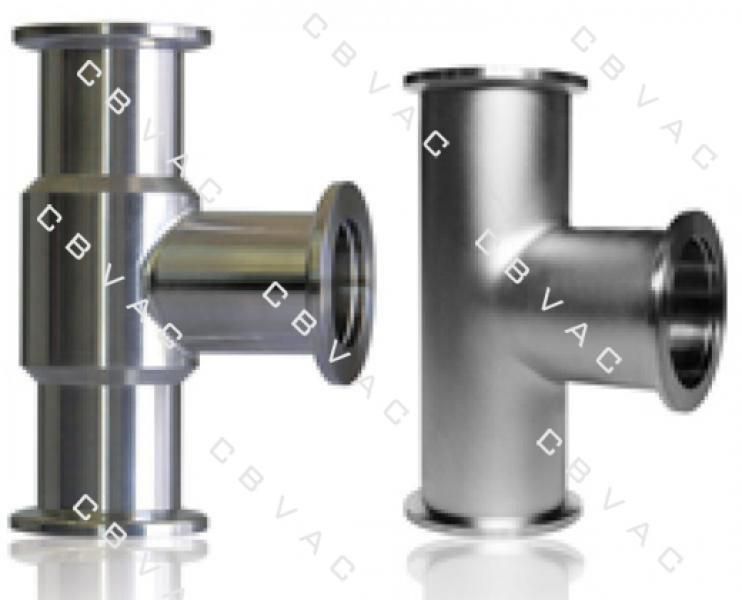

KF三通 | KF25 |
|
