详细技术参数
型号 | VTL1200-1200-1200-1200-1200 |

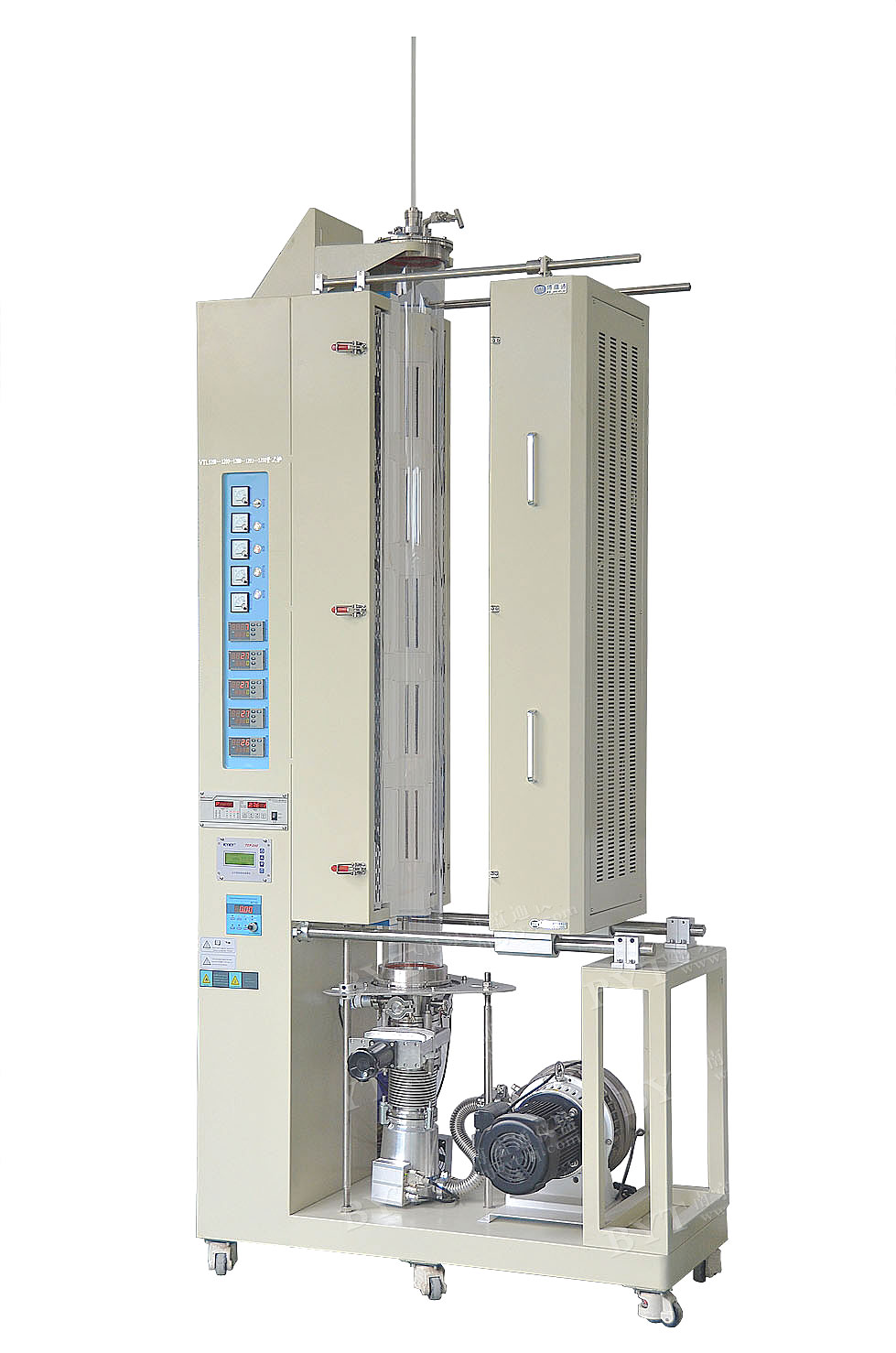

优点 | 该炉配有一根直径10mm，长度1600mm的石英竿，此竿从上法兰插入炉膛内，物料通过悬挂丝固定在石英竿下端，通过移动石英竿，带动物料在不同温区间移动，从而实现物料的快速升降温。 |
石英竿采用JO密封圈密封，JO密封圈密封是一种动密封，石英竿移动时也能密封的很好
|
功率 | 18KW |
| 炉管 | 石英管:Dia 150*1800mm |
电源电压 | 380V 三相 |
加热元件 | 国产优质电阻丝 （可选配瑞典 Kanthal A1进口电阻丝） |

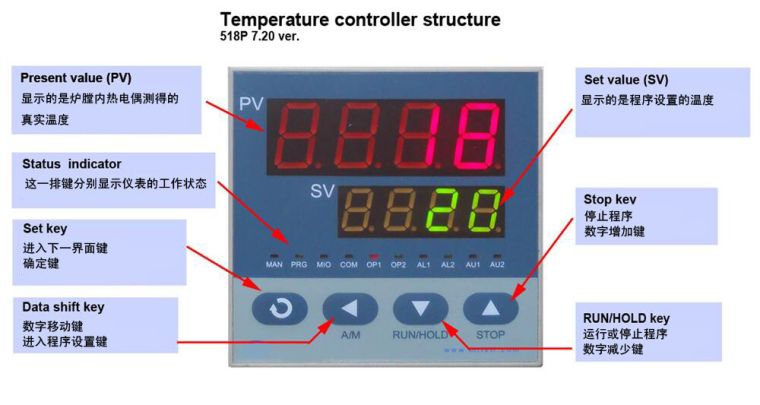

控温方式 | 采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）

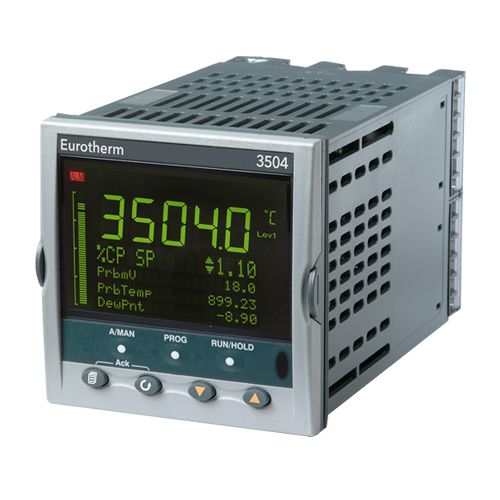

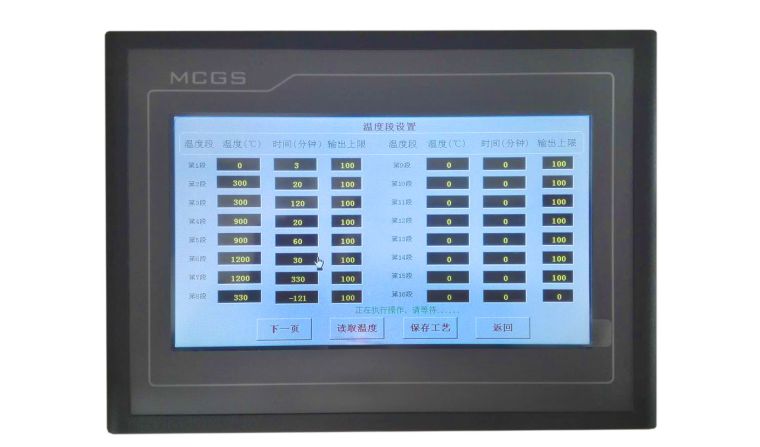

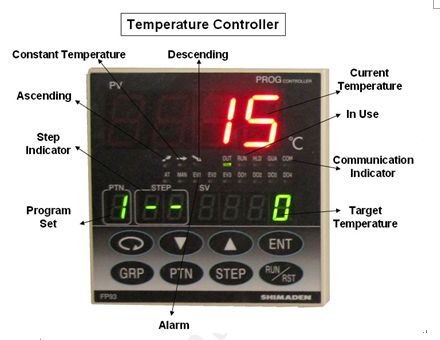

FP93控温仪表（日本岛电） 欧陆仪表 触摸屏仪表 |
炉膛材料 | 1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型。 3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场 |

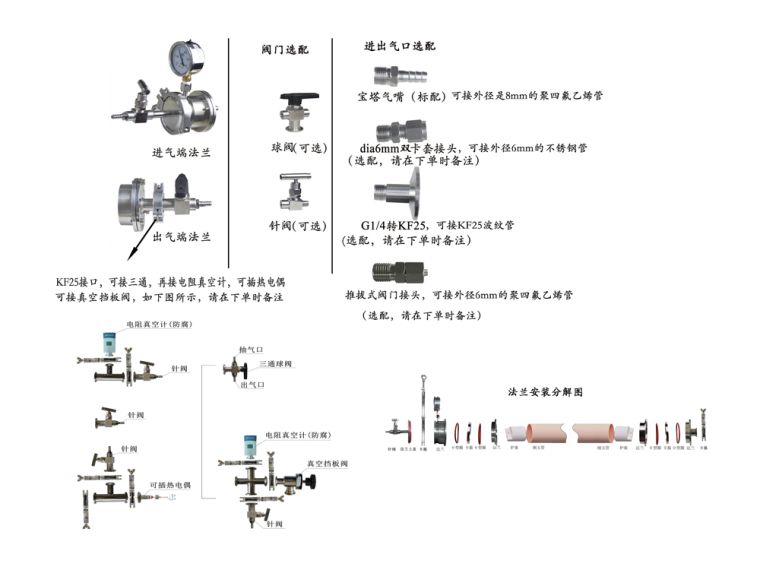

阀门和法兰 |
|
控制精度 | +/- 1 ℃ |
触发器 | 移相触发 |
电器 | 浙江正泰 |
可控硅 | 106/16E 德国西门康 |
**、二、三、四、五温区最高温度 | 1200 ℃ |
**、二、三、四、五温区额定温度 | 1100 ℃ |
升温速率 | ≤30 ℃/ Min （可根据要求修改） |
推荐升温速率 | ≤15 ℃/ Min |
热电偶型号 | K型 |
**、二、三、四、五温区加热段长度 | 195+195+195+195+195mm |

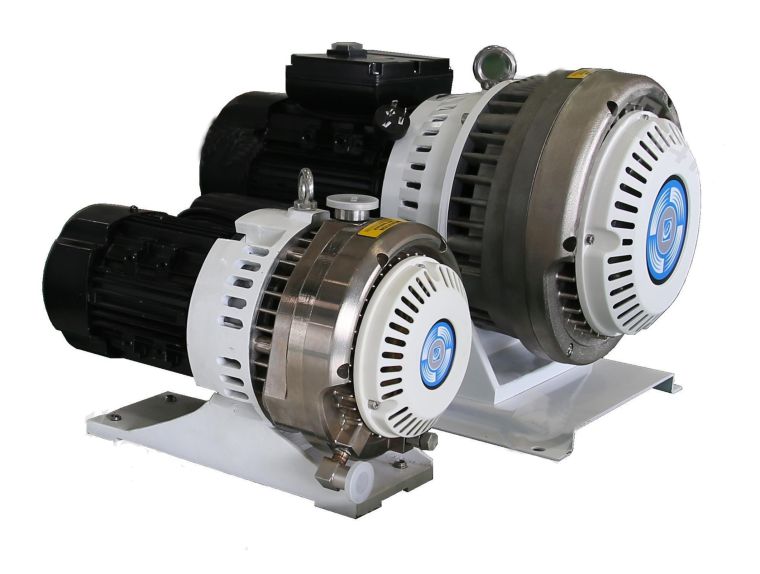

前级泵
| 涡旋干式真空泵，泵内无油，可获得清洁的真空环境；低噪音；无需水冷，耐腐蚀；操作简便，维护费用低廉 抽速：8L/S 极限压力≤1Pa 电源：220V 漏率：1X10-6Pa.m3/S 转速：1450rpm |

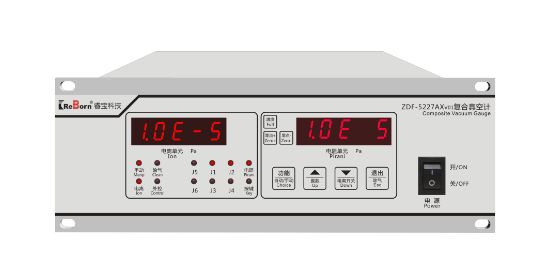

复合真空计
| 型号：ZDF 电源：220V 50Hz 45W 控制精度：±1% 测量范围：10-5 -10 5 Pa |

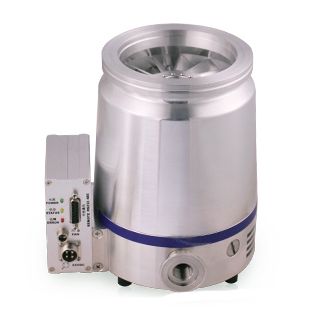

二级泵
| 分子泵型号：FF-100 分子泵进气口法兰：DN100 分子泵抽气速率L/S（对空气）:300 分子泵极限压强（Pa):5×10-7 |
外形尺寸 | 1250×550×2400mm |
四周表面温度 | ≤45℃ |
开盖保护系统 | 当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全 |

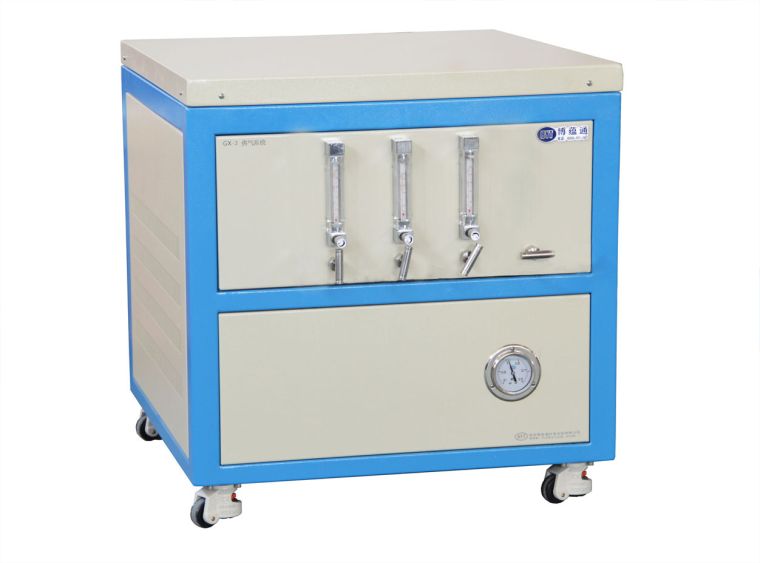

供气系统 （选购） |

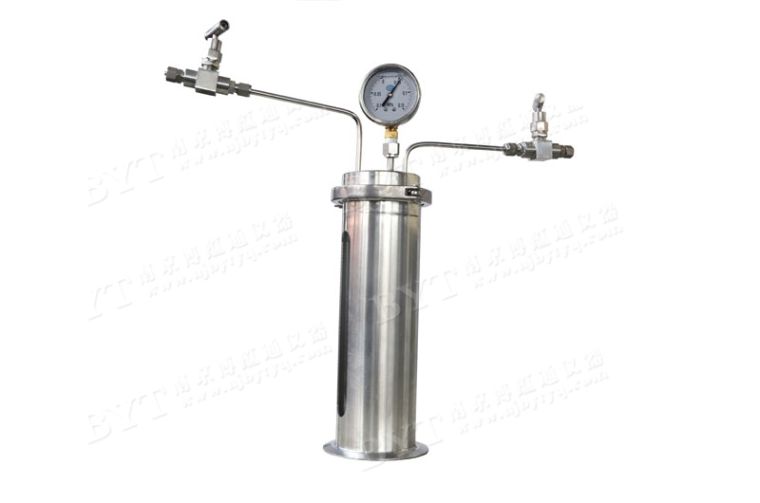

1、鼓泡器 2、质量流量计供气系统 3、液态蒸发器 |
管式炉安装操作说明 | 钢瓶减压阀的规格选择注意事项、管式炉安装操作说明 |
| 保修期 | 一年保修，终身技术支持 特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
详细描述

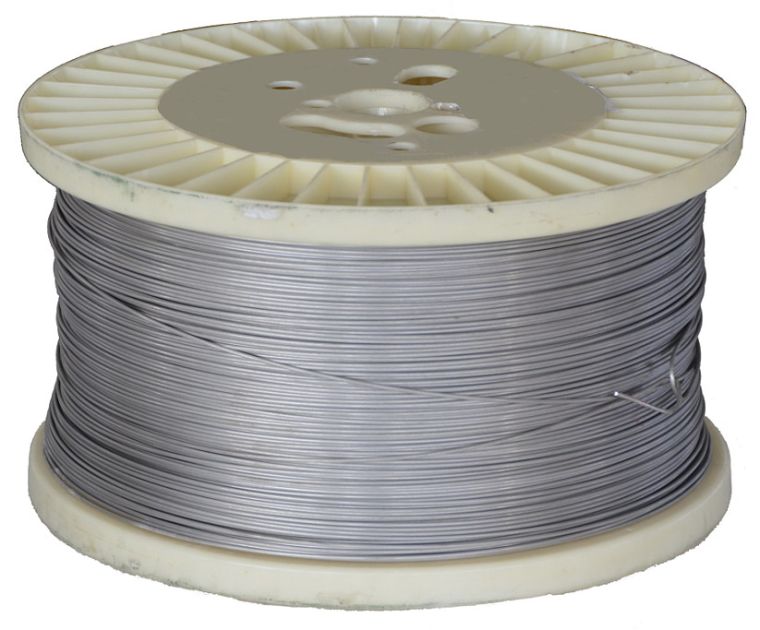

1、国产优质电阻丝

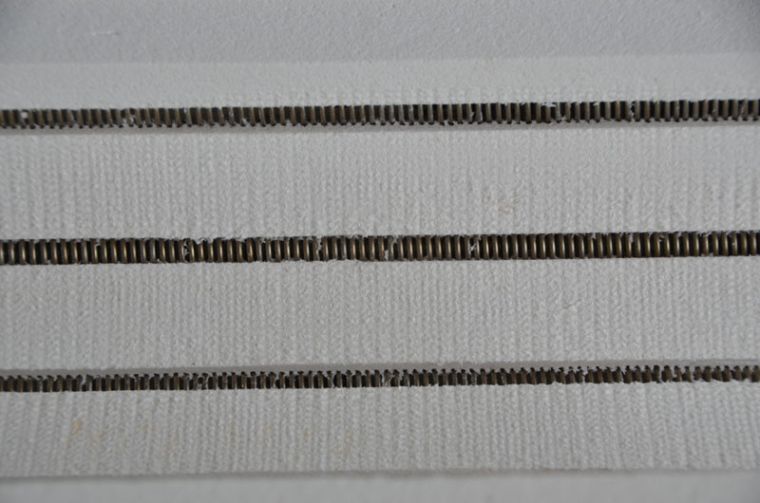

电阻丝元丝 电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、电阻均衡、温场均衡性好
电阻丝 电阻均匀 、 发热量均衡
温场效果好

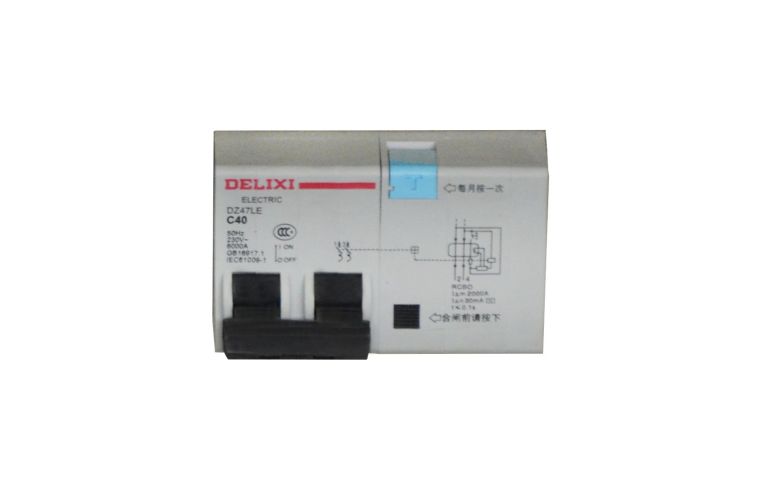

2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。

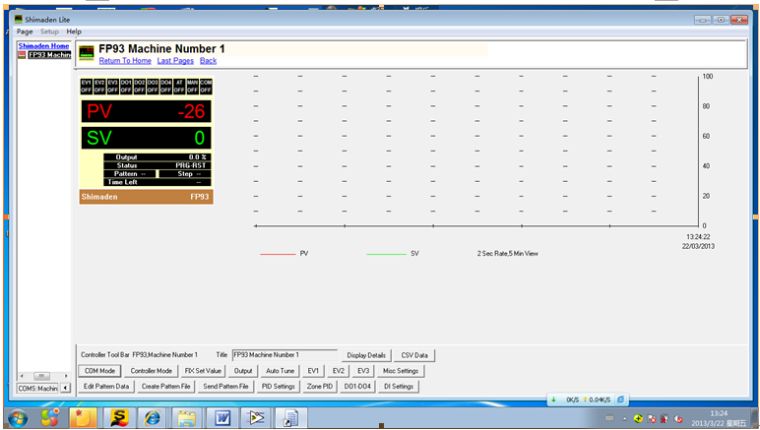

3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

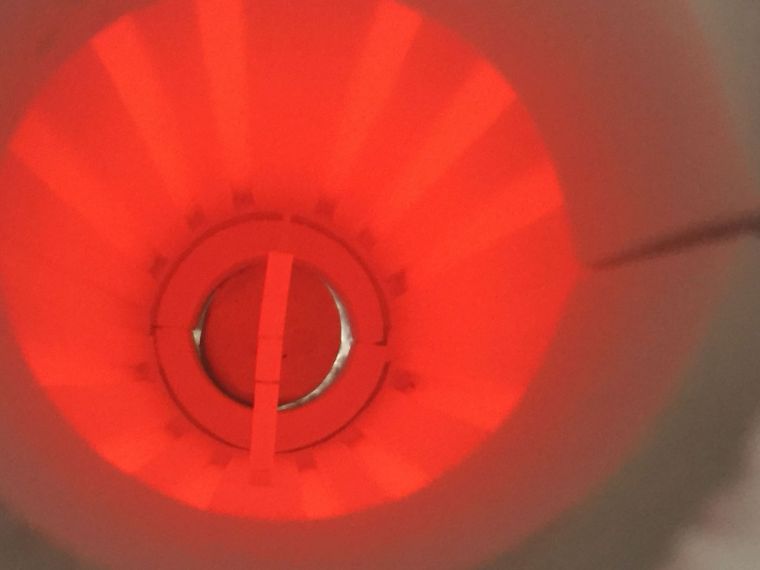

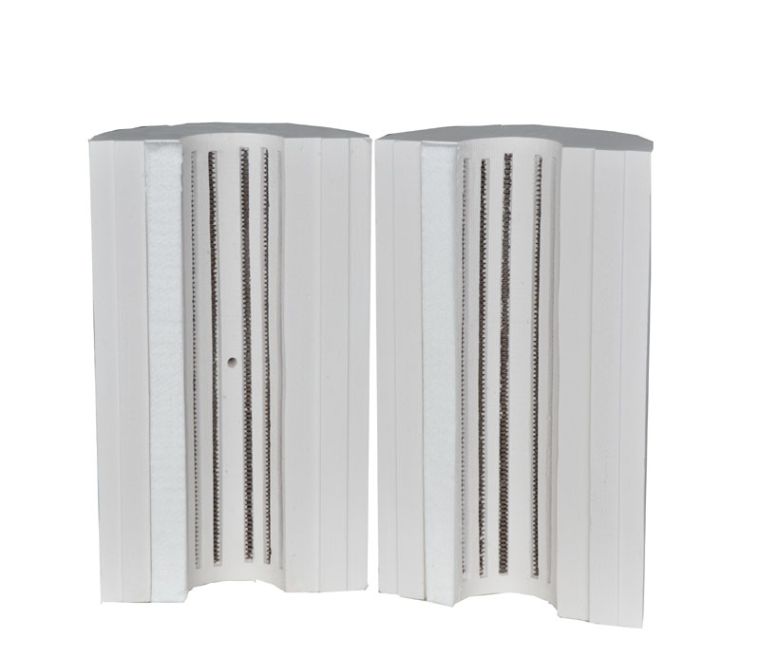

4、炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、炉膛里电阻丝的间距和节距全部按日本***热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡

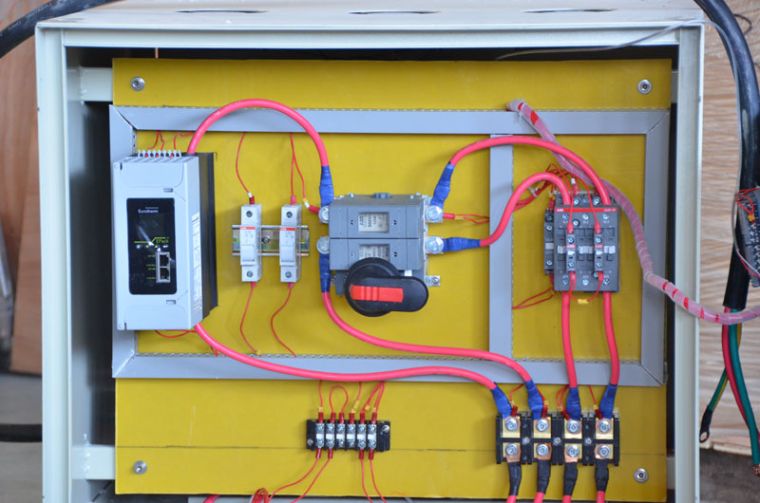

5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
7、底脚
标准配置
描述 | 数量 | 图片 |
管式炉 | 1 台 | |
石英管 | 1根 |
|
不锈钢法兰 | 1套 |
|

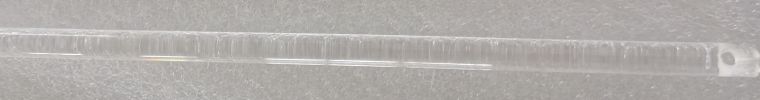

石英竿 | 1根 | |
涡旋干式真空泵 | 1 台 |
|
分子泵 | 1台 | |
复合真空计 | 1台 | |
氧化铝炉塞 | 2个 |
|
高温手套 | 1 付 |
|

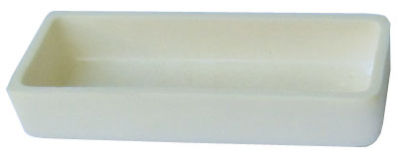

氧化铝坩埚 | 1个 |
|

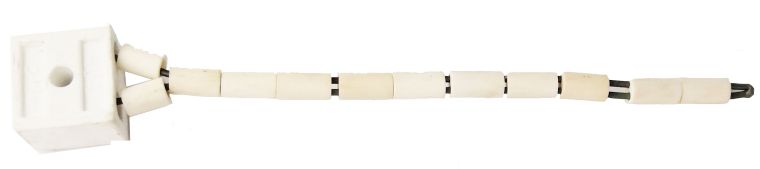

| K型热电偶 | 5个 |  |
COM转USB接口（选配） | 1 套 |
|
说明书 | 1 份 |
|
软件（选配） | 1 份 | |
选配件
供气系统 | 质子流量计供气系统 |
|
浮子流量计供气系统 |
|

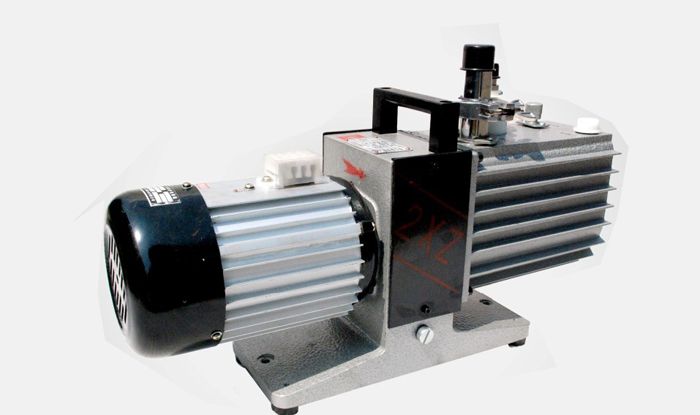

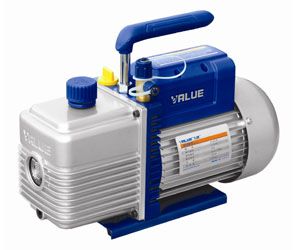

抽气系统 | 真空泵 | 2XZ-2 |
|
TW-1.5A |
|
FX-16 |
|
德国普发分子泵 |
|
电阻真空计 | 电阻真空计 |
|
复合真空计 |
|

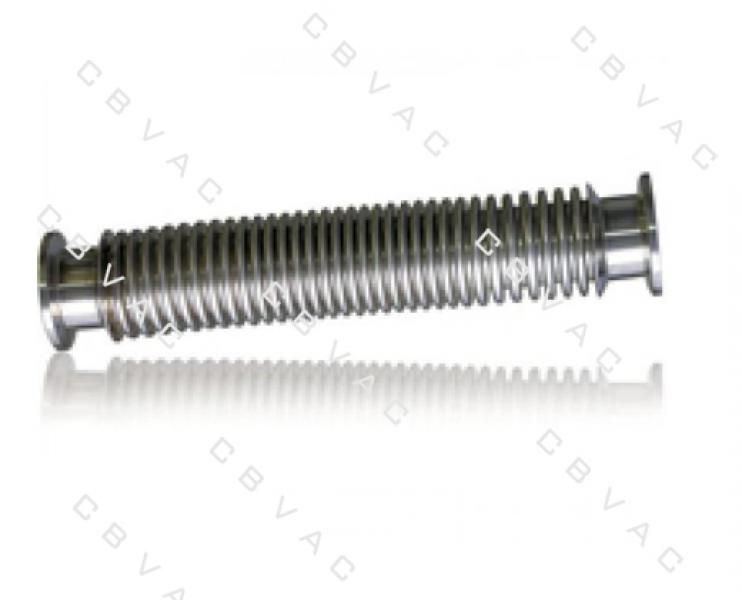

波纹管 | KF25 |
|
KF40 |
真空挡板阀 | KF25 |
|
KF40 |

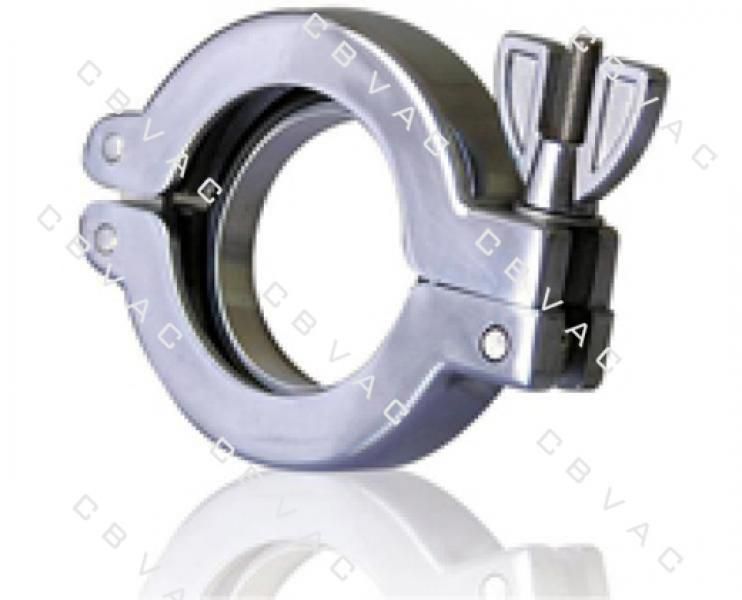

KF卡套 | KF25 |
|
KF40 |

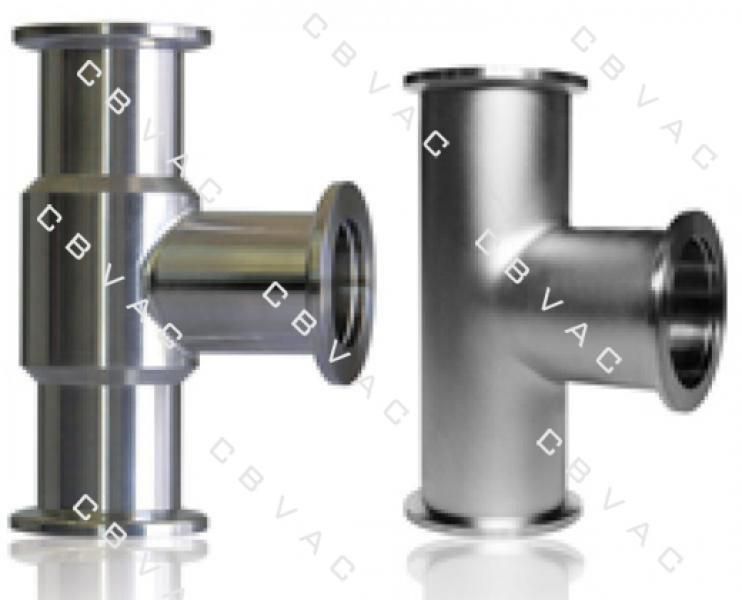

KF三通 | KF25 |
|
