过程传感器 >> 流量传感器/流量计
带止回阀及显示屏的流量计SB5242

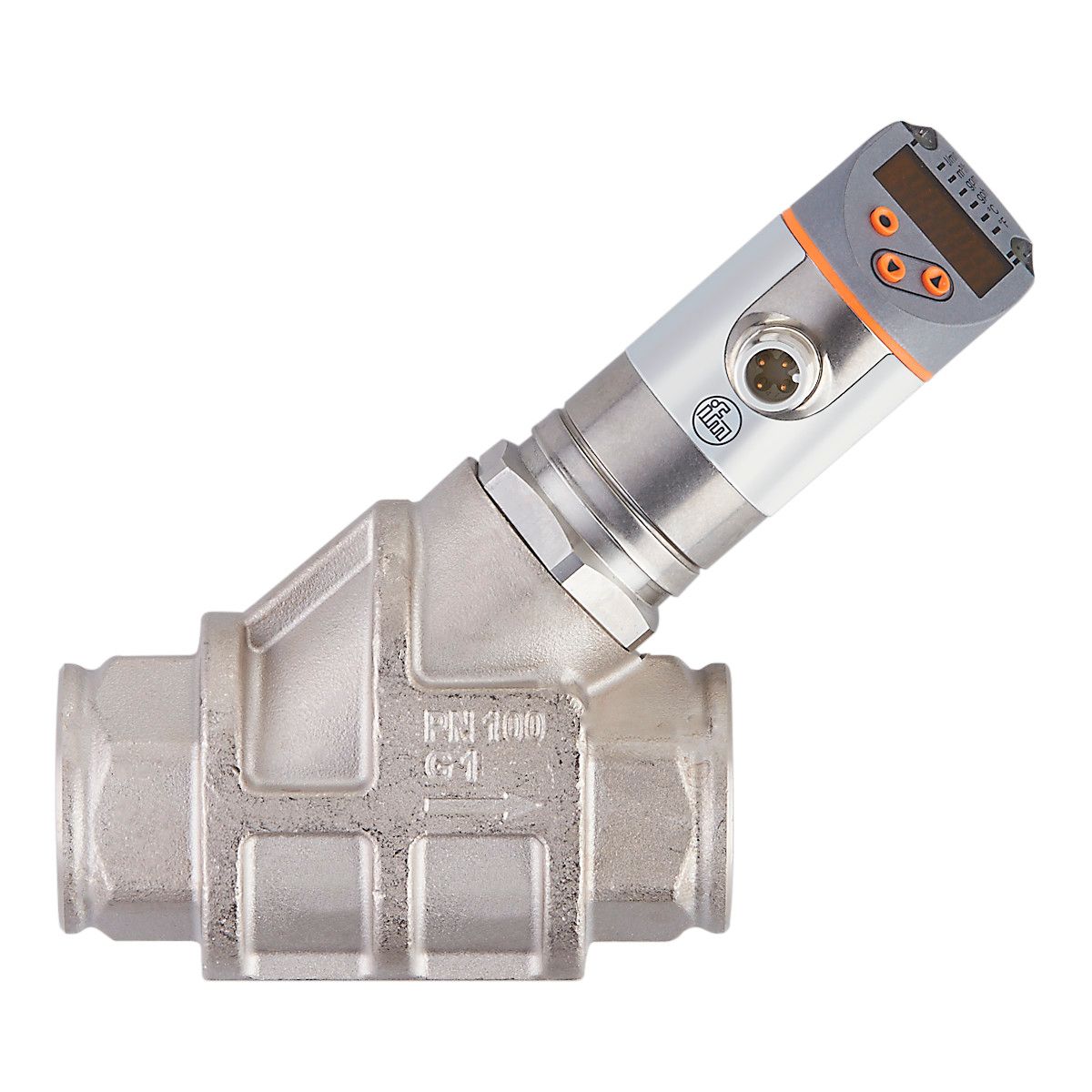

带止回阀及显示屏的流量计SB5242图片
型号: SB5242
品牌: IFM
参考价格: 4450元/EA
产地: 德国
索取资料及报价
型号:SB5242
品牌:IFM
参考价格:4450
产地:德国
产品介绍

技术参数:

产品特征
测量范围
0.6...15 l/min0.036...0.9 m³/h9.6...237.8 gph0.16...3.965 gpm
系统接口螺纹连接 G 1 内螺纹
应用
特殊的性能镀金触点
介质液体; 油
介质温度 [°C]-10...100
抗压强度 [bar]100
抗压强度 [Mpa]10
注意抗压强度
在介质温度 >70°C: 80 bar / 8 MPa
电气数据
工作电压 [V]18...30 DC; (符合EN 50178 SELV/PELV标准)
电流损耗 [mA]< 50
防护等级III
反相保护
开机延迟时间 [s]< 3
输出
输出数量2
输出信号开关信号; 模拟信号; 频率信号; IO-Link
开关量输出DC电压降最大值 [V]2
每个输出最大电流负载 [mA]150; (200: ...60 °C; 环境温度; 250: ...40 °C; 环境温度)
模拟电流输出 [mA]4...20
负载最大值 [Ω]500
短路保护
过载保护
输出频率 [Hz]0...10000
测量/设定范围
测量范围
0.6...15 l/min0.036...0.9 m³/h9.6...237.8 gph0.16...3.965 gpm
显示范围
0...18 l/min0...1.08 m³/h0...285.4 gph0...4.755 gpm
分辨率
0.01 l/min0.001 m³/h0.1 gph0.001 gpm
开关点, SP
0.1...15 l/min0.006...0.9 m³/h1.6...237.8 gph0.025...3.965 gpm
复原点, rP
0...14.9 l/min0...0.894 m³/h0...236.2 gph0...3.935 gpm
频率终点,FEP
1...15 l/min0.06...0.9 m³/h15.8...237.8 gph0.265...3.965 gpm
步距
0.01 l/min0.001 m³/h0.2 gph0.005 gpm
频率终点, FrP [Hz]10...10000
步距 [Hz]10
测量动态性1:50
温度监控
测量范围
-10...100 °C14...212 °F
显示范围
-32...122 °C-25.6...251.6 °F
分辨率
0.1 °C0.1 °F
开关点, SP
-9.3...100 °C15.2...212 °F
复原点, rP
-10...99.3 °C14...210.8 °F
设定步距
0.1 °C0.2 °F
频率起点,FSP
-10...78 °C14...172.4 °F
频率终点,FEP
12...100 °C53.6...212 °F
频率终点, FrP [Hz]10...10000
精度/偏差
流量监控
精确度(在测量范围)± 5 % MEW; (Q > 1 l/min; 20...70 °C 介质温度)
重复精度± 1 % MEW
温度监控
温度变化率0,029 °C / K
精确度 [K]3 K (25°C; Q > 1 l/min)
反应时间
流量监控
反应时间 [s]0.01
用于开关量输出的阻尼dAP [s]0...5
步距 [s]0.1
用于模拟量输出的阻尼 (dAA) [s]0...5
步距 [s]0.1
温度监控
响应时间T05 / T09 [s]T09 = 120 (Q > 1 l/min)
软件/编程
参数设定迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色; 校准系数
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9 CDV
外形Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式
必需的mater port typeA
模拟过程数据2
二位输出过程数据2
处理周期最小值 [ms]3.2
支持的DeviceID
运行方式DeviceID
默认1043
工作条件
环境温度 [°C]0...60
注意环境温度
介质温度< 80 °C
介质温度< 100 °C: 0...40 °C
存储温度 [°C]-15...80
外壳防护等级IP 65; IP 67
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗冲击
DIN EN 60068-2-2720 g (11 ms)
抗震
DIN EN 60068-2-65 g (10...2000 Hz)
MTTF [年]145
UL认证
UL认证编号I006
承压设备指令良好的工程实践
机械技术数据
重量 [g]1581
原材料不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层
材料(接液部件)不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM
系统接口螺纹连接 G 1 内螺纹
机械的开关周期1亿
显示器/操作件
显示
显示单位6 x LED, 绿色
开关状态2 x LED, 黄色
测量值字母数字显示, 红色/绿色 交替变化指示 4位数字
编程字母数字显示, 4位数字
注释
注释
建议使用200 micron过滤。
所有数据都针对具有以下额定粘度的油:
150 mm²/s, 40 °C
MW = 测量值
MEW = Final value of the measuring range
包装单位1 件
电气连接
接口接插件: 1 x M12; 触头: 镀金的
产品认证
CE认证
EAC认证
CUL认证
IOLINK认证
