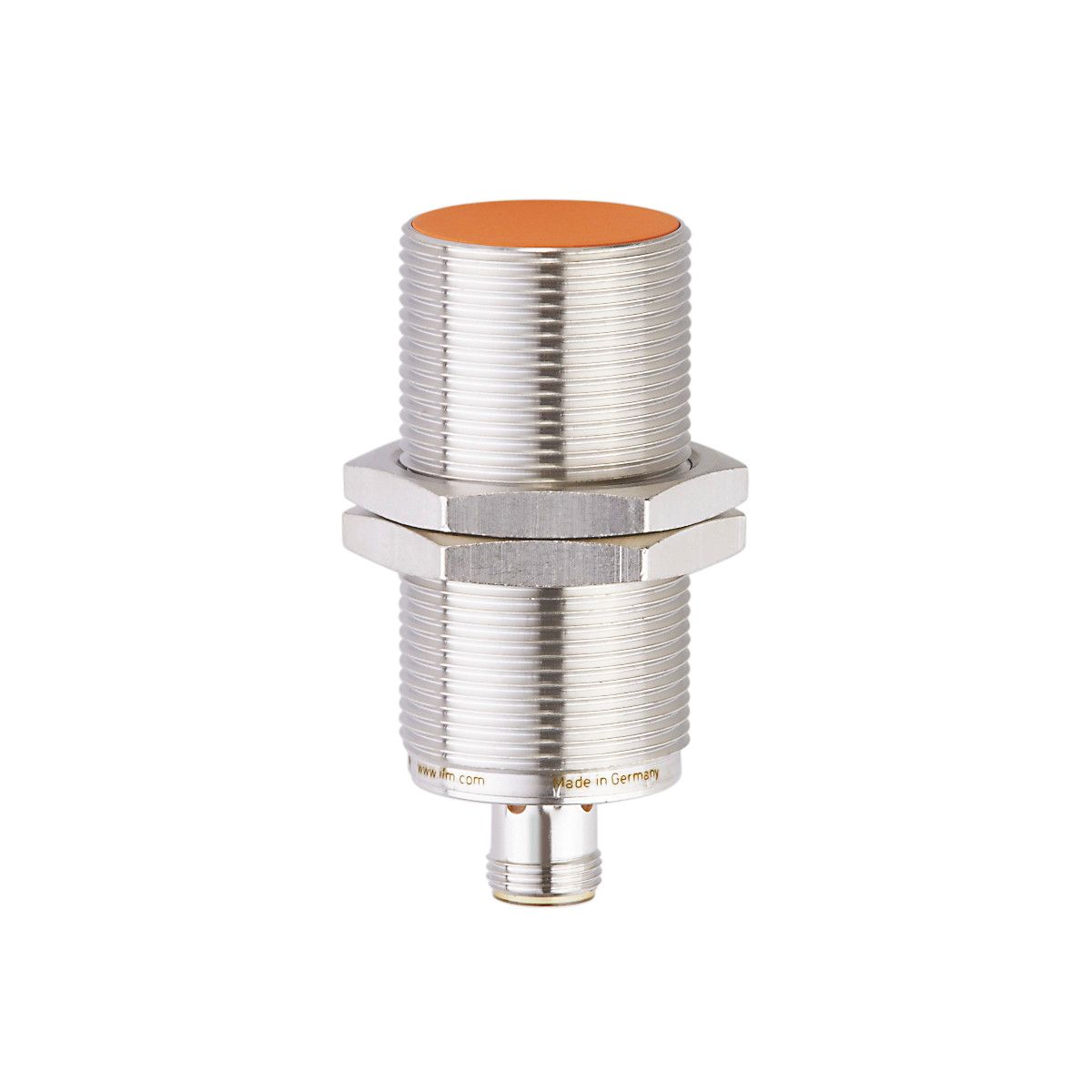

型号: II5842品牌: IFM参考价格: 1033元/EA产地: 德国
索取资料及报价
| |
| 型号: | II5842 | | 品牌: | IFM | | 参考价格: | 1033 | | 产地: | 德国 |
产品介绍 - 坚固的金属外壳，适用于严苛的工业环境
- 清晰明确地指示开关状态
- 感应范围大，正常运作时间长
- 用于机器的精确位置检测
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 感应距离 [mm] | 15 | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M30 x 1.5 / L = 70 | | 应用 |
|---|
| 特殊的性能 | 镀金触点; 增长的感应距离 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | < 10; (24 V) | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 开关频率DC [Hz] | 100 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 15 | | 实际感应距离 Sr [mm] | 15 ± 10 % | | 工作距离 [mm] | 0...12.15 | | 增长的感应距离 | 有 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 | | 迟滞 [Sr的百分比] | 3...15 | | 开关点偏移 [Sr的百分比] | -10...10 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 3 V | | EN 55011 | 等级B |
| | MTTF [年] | 1743 | | 机械技术数据 |
|---|
| 重量 [g] | 163 | | 外壳 | 螺纹结构 | | 安装 | 齐平安装 | | 尺寸 [mm] | M30 x 1.5 / L = 70 | | 螺纹代号 | M30 x 1.5 | | 原材料 | 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层 | | 拧紧扭矩 [Nm] | 50 | | 显示器/操作件 |
|---|
| 显示 | | | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接插件: 1 x M12; 触头: 镀金的 |
| |
