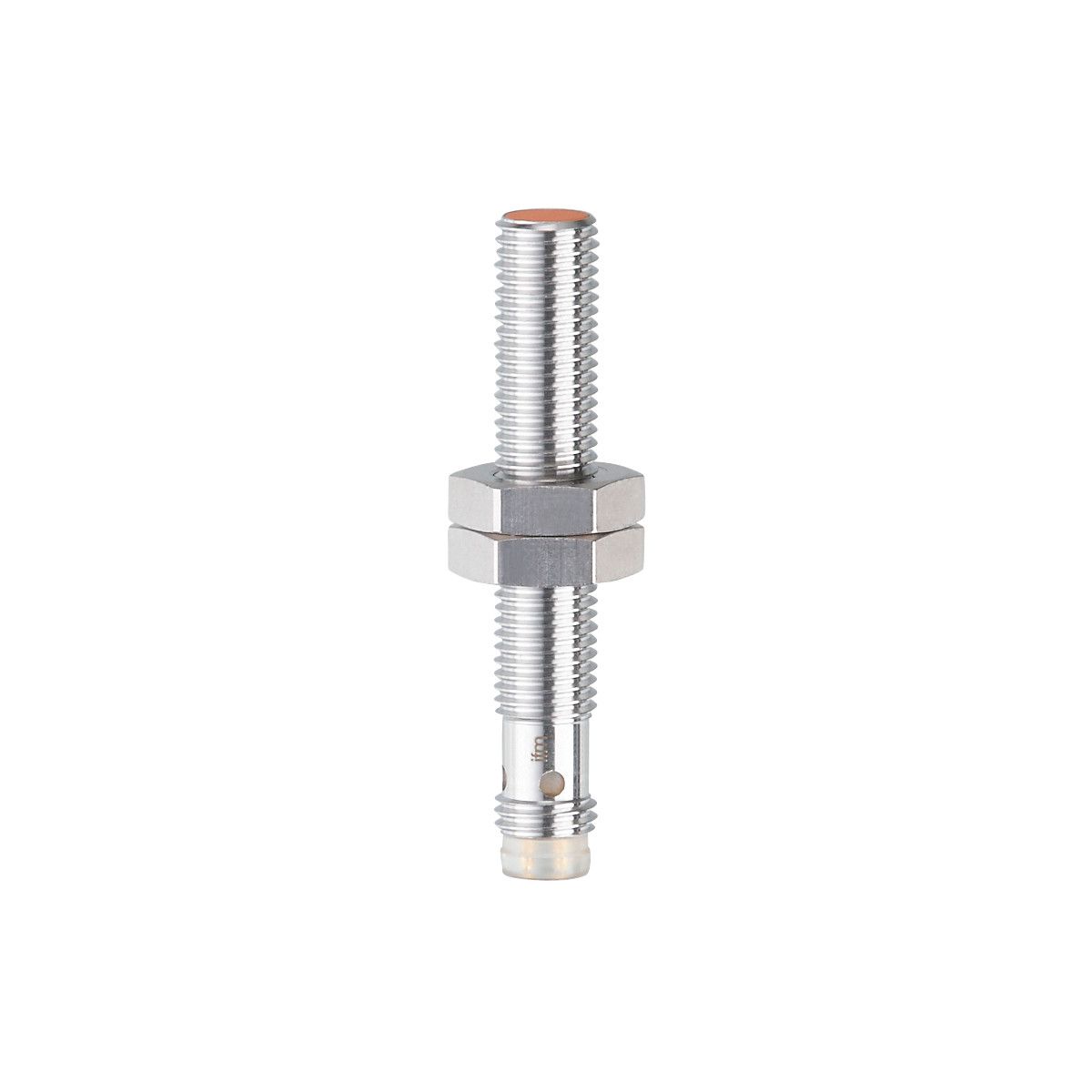

• 用于金属加工的坚固不锈钢外壳
• 耐油和冷却剂
• 用于空间受限的情况
• 极高的开关频率
• **清晰的激光刻印标签

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	2
外壳	螺纹结构
尺寸 [mm]	M8 x 1 / L = 50
应用
特殊的性能	增长的感应距离
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	< 10
防护等级	III
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	800
短路保护	有
过载保护	有
监控范围
感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.62
增长的感应距离	有
精度/偏差
校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...20
开关点偏移 [Sr的百分比]	-10...10
工作条件
环境温度 [°C]	-25...70
外壳防护等级	IP 65; IP 67; (用ifm插座妥善拧紧)
认证/测试
EMC电磁兼容	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 10 V EN 55011 等级B
MTTF [年]	1393
UL认证	Ta -25...70 °C Enclosure type Type 1 电源 Limited Voltage/Current UL认证编号 A017 文件数量UL E174191
机械技术数据
重量 [g]	19.5
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M8 x 1 / L = 50
螺纹代号	M8 x 1
原材料	不锈钢(1.4404 / 316L); 保护板: LCP; LED窗口: PPSU; 灌封: 耐油; 锁定螺母: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm]	A = 5 mm: 2 Nm; B: 5 Nm
显示器/操作件
显示	开关状态 4 LED, 黄色
附件
供货范围	固定螺母: 2 弹簧垫圈: 2
注释
包装单位	1 件
电气连接 - 插头
接口	接插件: 1 x M8
图表
安装
