过程传感器 >> 流量传感器/流量计
FGS热导式水流量保护开关

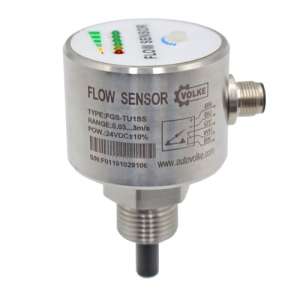

FGS热导式水流量保护开关图片
型号: FGS
品牌: VOLKE/沃尔克
参考价格: 1350元/台
包装: 500g
交货期: 7天
产地: 广东深圳
索取资料及报价
型号:FGS
品牌:VOLKE/沃尔克
参考价格:1350
交货期:7天
产地:广东深圳
产品介绍

FGS流量开关工作原理:

FGS热导式流量开关是基于热交换原理设计的。

探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,

测量时,由热导式流量开关工作原理发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值;当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

其所属特点:

探头抗结垢涂层,有效防止管道内水垢、锈垢等污垢附着,抗污能力更强。

全防水壳体设计适用管径范围大,任意调节设定点高压型,耐压最高达60MPa指示灯直接显示流量变化。

有效防止缠绕物。

技术参数:

测量范围:

水:0.03~3m/s;

油:0.03~3m/s;

气:2~20m/s

耐压:4MPa(特殊60MPa)

温度变化反应时间:≤12s

连接方式:螺纹G1/2"、G1/4"、其它

开关时间:ON:典型≥4s(1~13s);

OFF:典型≥4s(1~15s)

工作电压:DC24V,AC/DC220V

功耗:2W,输出:继电器,NPN/PNP输出

接点容量:0.4A/125VAC,2A/30VDC

绝缘阻抗:100VDC时,50MΩ

探头材质:304不锈钢,壳体材质:304不锈钢

工作温度:-10℃-60℃

环境条件:-20~85℃,≤85%RH

防护等级:IP67

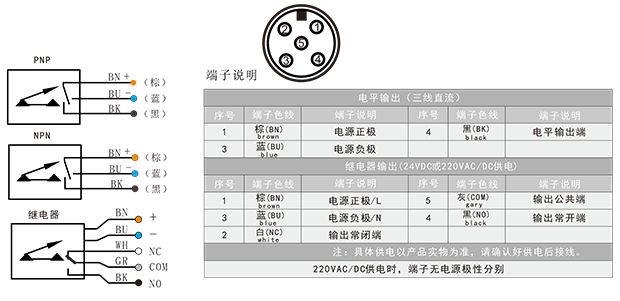

接线图:

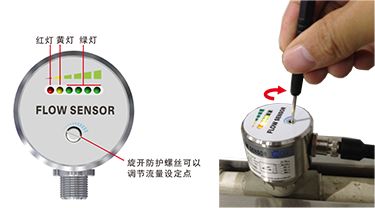

FGS热式流量开关,可以很方便的设定流量报警结点,旋开防护螺丝,用配备的螺丝刀调节设置旋钮可以设定流量报警点。

对于输出形式为P N P、N P N和继电器的流量开关,其LED指示的含义如下:

-红灯亮流速低于设定点(晶体管不导通/继电器不动作)

-黄灯亮流速等于或高于设定点(晶体管导通/继电器动作)

-黄灯和绿灯亮流速超出设定点的程度(绿灯1、2、3或4与黄灯一起亮)



结构图:

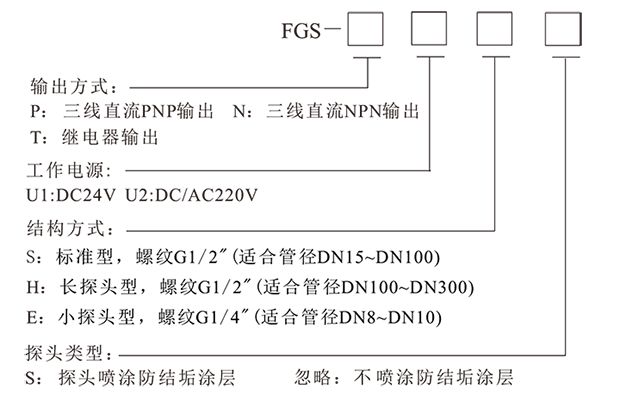

选型说明:
