HCP8150(150A/12MHz)高频交直流电流探头

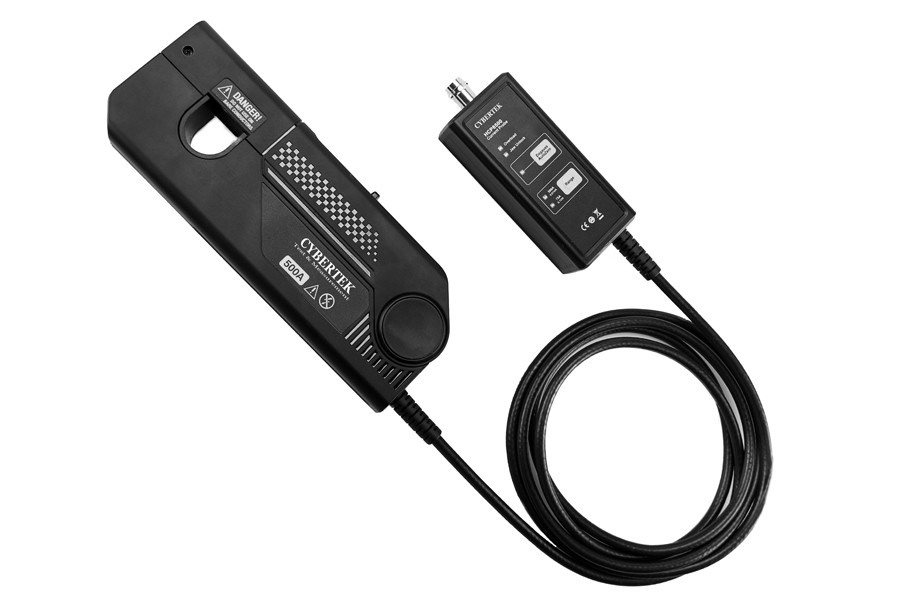

HCP8150(150A/12MHz)高频交直流电流探头图片
型号: HCP8150
产地: 深圳
索取资料及报价
型号:HCP8150
产地:深圳
产品介绍

HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的BNC输出接口,可匹配任何厂家示波器。

HCP8150钳口可夹住直径达20mm的导线,适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流,提供了12MHz的带宽;探头具有150A (100X)和30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。

产品电气规格

型 号

HCP8150




带宽(-3dB)

DC-12MHz

(图7)




上升时间

≤29ns

连续电流

最大值

150Arms

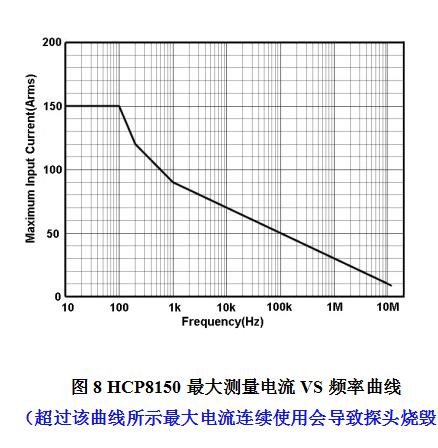

(图8)

峰值电流

300Apk

量程

30A

10X衰减




150A

100X衰减




过流报警值

30A

≥30A




150A

≥300A




电流传输比

30A

0.1V/A




150A

0.01V/A




分辨率

30A

10mA




150A

100mA




精度

(DC,45-66Hz最大连续电流)

30A

±1%±10mA




150A

±1%±100mA




输入阻抗

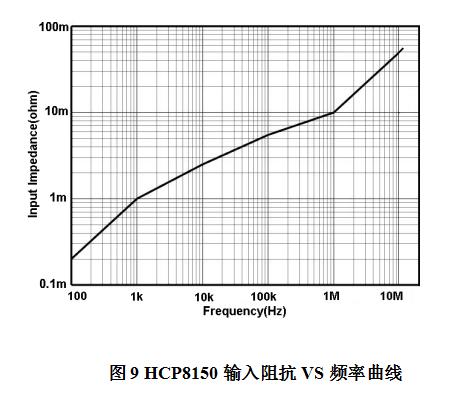

参考(图9)




延时

探头

主机

36ns

BNC

(1m)

5ns




终端负载要求

≥100kΩ




供电方式

DC 12V/1A(标配适配器)




绝缘线电压

600V CATII 300V CATIII




安全符合标准

EN61010-1:2010+A1:2019 EN 61010-2-032:2019




EMC符合标准

EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
