聚乙烯是一种热塑性聚合物，常被用于饮料容器和饮料容器盖等。这些容器的制造商发现，有些批次的盖子较易在一个相对较短的保质期后，发送掉色现象。这表明该批次的盖子有可能降解了，但是在所有力学性能方面没有检测到任何直观的差异。制造商怀疑降解的发生是因为在制备过程中添加的抗氧化剂和紫外稳定剂不足造成的。因此质量管控部门希望能够在制造工艺程序之前评估不同批次聚乙烯原料，以确保聚乙烯原料中含有足够的添加剂。

通过差示扫量热仪(DSC)检测，聚合物的氧化降解是一个放热(释放热量)的过程。此外，在氧气环境下用DSC评估聚乙烯高温耐氧化性是一个加速降解发生的有效方法 ，因此可以预测和比较产品的保质期。

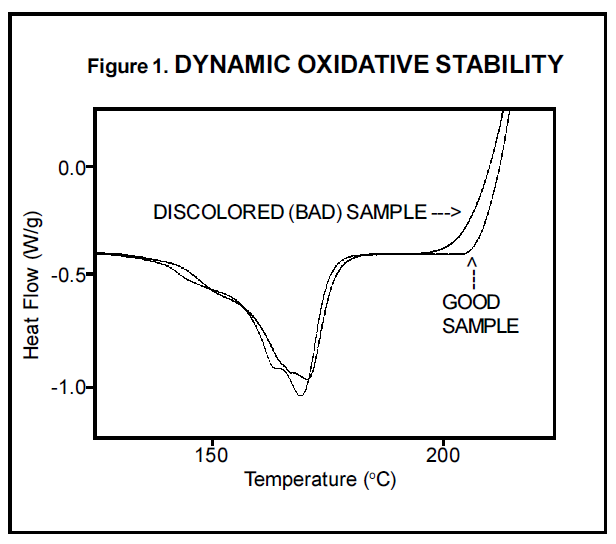

图1：动态升温氧化稳定性测试结果

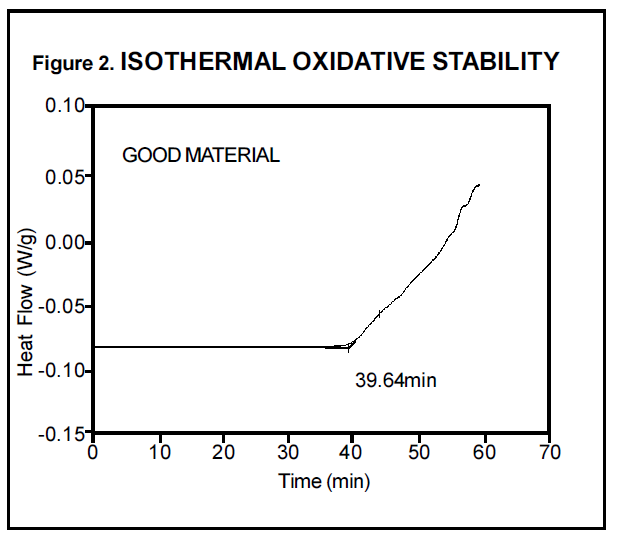

例如，图1显示了在动态加热条件下好的和差的聚乙烯瓶盖对比的DSC曲线。正如预期的那样，差的聚乙烯瓶盖的氧化降解发生在比较低的温度。图2和图3是相同的材料分别在185℃条件下等温测试的结果。在该条件下，可以在适当的时间范围内观测到两种材料的稳定性有明显差异。

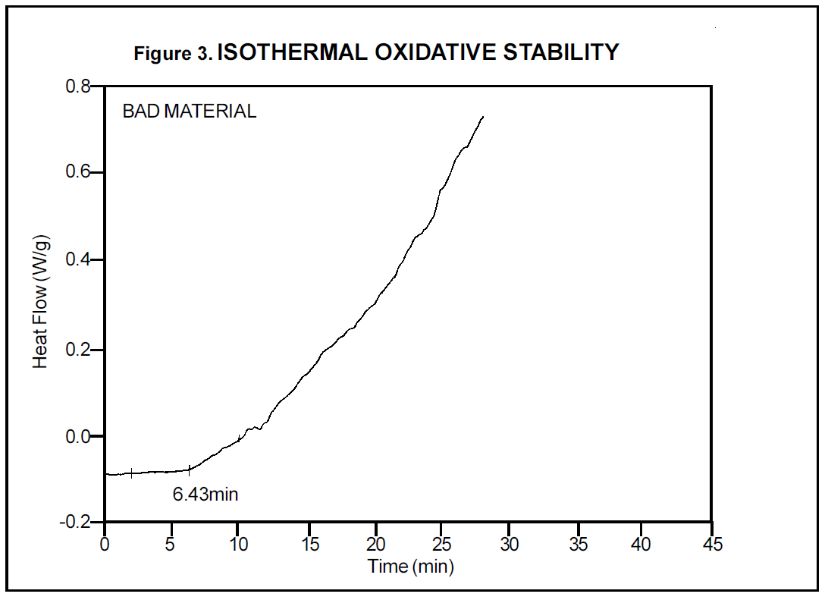

图3：差的材料等恒温氧化稳定性测试结果

DSC自动进样器可以进一步提高该评价的效率，使其成为QC快速测试批次间差异的理想选择。

沃特世-TA仪器的Discovery DSC系列差示扫描量热仪拥有专利的融合量热单元以及独特的热流技术和压样器，稳定自动进样，强大软件支持，直观触屏操作，提供标杆级的灵敏度、精准性、重现性、易用性和稳定性。测试环境控制炉独家5年质保更安心。

温度范围：-180℃-725℃
