◆概述

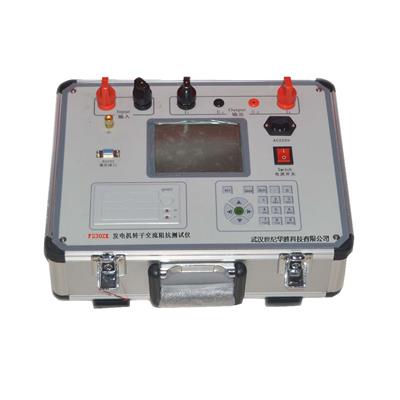

华胜FS30ZK发电机转子交流阻抗测试仪采用高速微处理器技术，安全可靠，性能优越，操作简便、测试准确、外形美观、小巧轻便等特点，特别适用大中型发电机组电气试验，是转子试验的新产品，产品符合GB/T 1029-2005《三相同步电机试验方法》国家标准和JB/T 8446-2005《隐极式同步发电机转子匝间短路测定方法》机械标准。

◆ FS30ZK发电机转子交流阻抗测试仪主要功能和特点

☆ 全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、 电流、阻抗、功率、频率、设备编号、时间等）。

☆ 超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

☆ 内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告，便于技术管理和存档。

☆ 具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

☆ 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

☆ 自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

☆ 自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。

◆ FS30ZK发电机转子交流阻抗测试仪技术参数

1、环境条件

温度：－5?C～40?C

相对湿度：<95%（25?C）

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：160VAC～280VAC，45Hz～55Hz

2、性能指标

1)交流阻抗          0－99.999Ω          0.2级

2)交流电压          0－600V              0.2级

3)交流电流          0----120A             0.2级

4)有功功率          0-----72KW            0.5级

5)频  率            40---75HZ             0.2级

6)工作电源          220V±10％            50HZ

7)体  积            415×225×200mm

8)重  量            5kg

3、绝缘强度

1)电压、电流输入端对机壳的绝缘电阻≥100M?。

2)工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

◆ 产品别称

发电机转子阻抗测试仪 发电机交流转子阻抗测试仪。
