◆概述

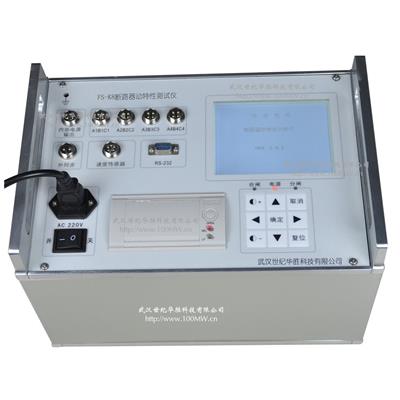

高压断路器(即高压开关)是电力系统重要的控制和保护设备，它的种类繁多，数量很大。高压断路器在正常运行中用于接通高压电路和断开负荷，在发生事故的情况下用于切断故障电流，必要时进行重合闸。它的工作状态直接影响电力系统的安全稳定运行。华胜FS-K系列高压开关动特性测试仪能测试当前我国正在使用的各种类型的开关特性参数，产品符合国家电力行业标准《高压开关综合测试仪通用技术条件 DL/T 846.3 — 2004》的要求。

◆ FS-K系列高压开关动特性测试仪产品性能

时    间：12个断口的固有分、合闸时间，同相同期、相间同期。

重合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速    度：刚分、刚合速度，大速度，时间－行程特性曲线。

行    程：总行程，开距，超行程，过冲行程，反弹幅值。

电    流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完    成断路器的低电压动作试验，测量断路器的动作电压值。

◆ FS-K系列高压开关动特性测试仪产品特点

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

◆FS-K系列高压开关动特性测试仪主要技术参数

使用环境

输入电源  220V±10%  50Hz ±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

基本参数

时    间： 量程  4000.0ms           分辩率0.1ms

     误差  ①100ms以内        0.1ms ±1个字

                  ②100ms以上        0.1% ± 1个字

       ③同期

速   度： 量程 20.00m/s           分辩率0.01m/s

            误差 ①0-2m/s以内       ±0.1m/s±1个字

                  ②100ms以上       ±0.2m/s±1个字

行    程：
