◆概述

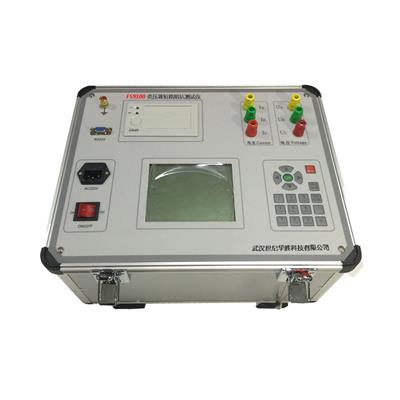

变压器短路试验是变压器常规试验项目之一，低电压短路阻抗试验是鉴定变压器运行中受到短路电流冲击，或变压器在运输、安装过程中受到机械力撞击，检查其绕组是否变形的直接有效的方法。比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。规程规定：变压器在短路电流冲击后与初测试的低电压短路阻抗变化不应大于2%。华胜FS9100变压器短路阻抗测试仪适用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

◆ FS9100变压器短路阻抗测试仪主要功能和特点

☆ 满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。

☆ 《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。

☆ 仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。

☆ 该仪器可测量电压，电流，功率，频率等。

☆ 单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。

☆
