◆概述

微机继电保护装置已广泛应用于各种电压等级的发电机、变压器、输配电线路和主要用电设备；电力系统综合自动化是电力生产的发展趋势。因此，微机继电保护测试仪是现代继电保护工作人员必不可少的试验工具。针对不同用户的要求，华胜公司开发的FS系列微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。产品符合电力行业标准《继电保护微机型试验装置技术条件 DL/T624-1997》要求。性价比高是FS702产品的主要优势！

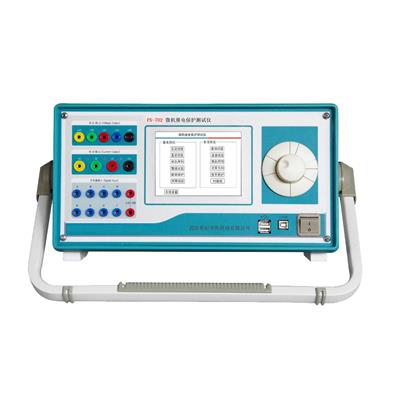

◆FS-702微机继电保护测试仪主要特点

☆  标准的4相电压3相电流输出     具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，每相电流可输出40A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

☆  单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

☆  双操作方式，联接电脑运行  单机可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，也可在Windows平台上的全套中文操作软件上操作等。

☆  软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如差动试验、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

☆  开关量接点丰富  7路接点输入和2对空接点输出（联机8路接点输入和4对空接点输出），输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

☆  大屏幕LCD显示屏  本机采用640×480点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

☆  自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

☆  具有独立专用直流电源输出  装置设有一路110V 及 220V专用直流电源输出。

☆  性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

◆FS-702微机继电保护测试仪技术参数

☆  交流电流输出

输出精度                           0.2级

相电流输出（有效值）                 0～40A

三并电流输出（有效值）               0～120A

相电流长时间允许工作值（有效值）     10A

相电流大输出功率                   450VA

三并电流大输出时大输出功率       900VA

三并电流大输出时允许工作时间       10s

☆  直流电流输出

输出精度                0.5级

电流输出                0～±10A / 每相，0～±30A / 三并

大输出负载电压        20V

☆  交流电压输出

输出精度                           0.2级

相电压输出（有效值）                 0～120V

线电压输出（有效值）                 0～240V

相电压/线电压输出功率                80VA / 100VA

☆  直流电压输出

输出精度                           0.5级

相电压输出幅值                        0～±160V

线电压输出幅值                       0～±320V

相电压/线电压输出功率                70VA / 140VA

☆  频率谐波输出

频率范围（基波）                 20～500Hz（联机0～1000Hz）

谐波次数                         1～8次（联机1～20次）

☆  开关量及时间测量
