◆概述

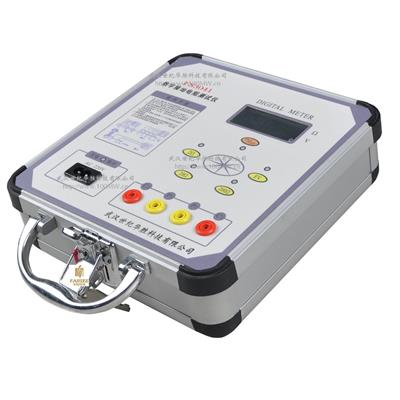

电气设备的接地是保证人身安全和电力设备正常工作的重要措施。接地按其作用可分为：保护接地、工作接地和防雷接地。因此，接地电阻的测试对保证设备和人身安全起着十分重要的作用。数字式FS3041接地电阻测试仪满足国家新颁布电力行业标准《工频接地电阻测试仪 DL/T 845.2－2004》的要求，可测试接地电阻、土壤电阻率和交流对地电压值。

◆FS3041接地电阻测试仪工作原理

    FS3041数字接地电阻测量仪采用先进的大规模集成电路，应用DC/AC变换技术将三端子、四端子测量方法合并为一体的新型接地电阻测试仪。由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

◆FS3041接地电阻测试仪主要特点

☆ 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。

☆ 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

☆ 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。

☆ 本仪表不需人工调节平衡，3(1/2)位
