建筑隔声、混响时间的解决方案

符合 ISO 16283-1 和 ISO 140测量、计算和生成隔声报告。

对于现场和室内隔音测量实验室。 CESVA 提供了完整且简单的解决方案。

GIP涵盖所有流程：运输+组装+校准+测量+计算+报告。还开发了一系列配件，以完全满足空气声、外墙和楼板撞击声隔声测量中规定的要求。

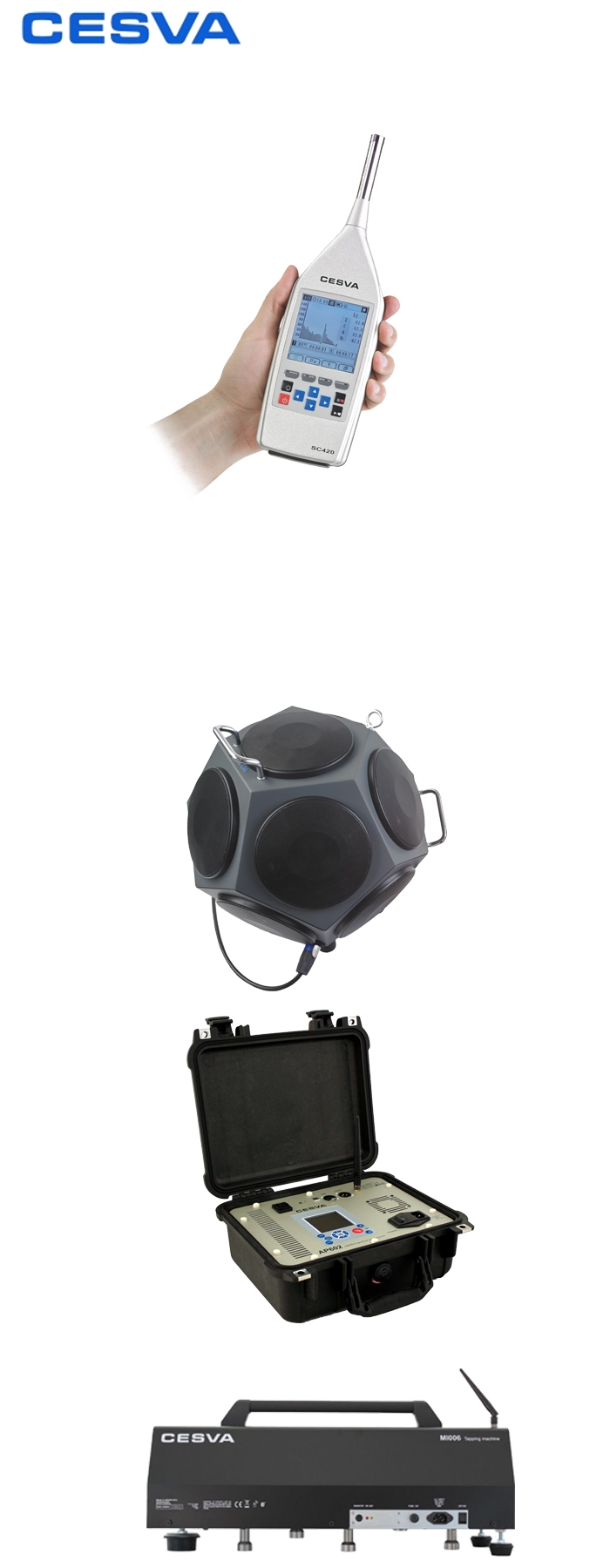

测量仪器：

SC420噪声频谱分析仪

FB012无指向声源

MI006地板撞击器

AP602功率放大器

CIS02数据处理、计算及报告软件

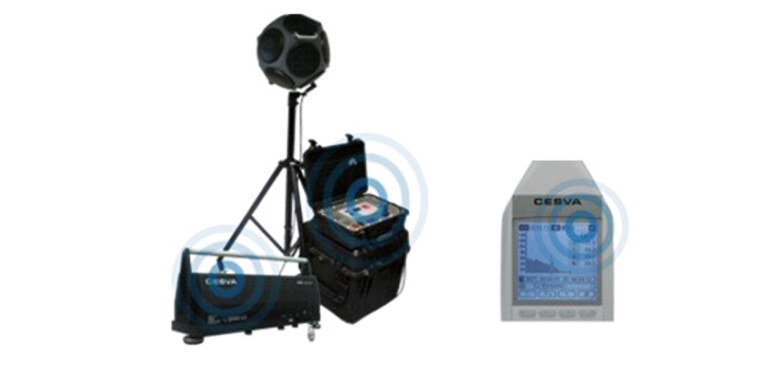

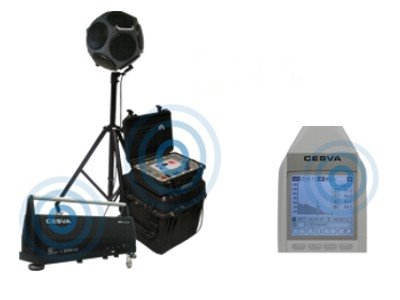

系统简介

建筑隔声、混响时间的解决方案

符合 ISO 16283-1 和 ISO 140测量、计算和生成隔声报告。

对于现场和室内隔音测量实验室。 CESVA 提供了完整且简单的解决方案。

GIP涵盖所有流程：运输+组装+校准+测量+计算+报告。还开发了一系列配件，以完全满足空气声、外墙和楼板撞击声隔声测量中规定的要求。

测量仪器：

SC420噪声频谱分析仪

FB012无指向声源

MI006地板撞击器

AP602功率放大器

CIS02数据处理、计算及报告软件

系统构成

组件一噪声频谱分析仪

IEC 61672-1:2013 1级声级计

OIML R 58:1998 1 级声级计

OIML R 88:1998 1 级积分声级

OIML R 130:2001 1 级过滤器

ANSI S1.4-1983(R2006) 第 1 部分 1 型声级计

ANSI S1.43-1997(R2007) 1 级积分声级

ANSI S1.11-2004(R2009) 1 级过滤器

EN 61260-1:2014 1 级过滤器

EN 61672-1:2013 1级声级计

CE 符合 2014/30/UE 和 EMC 2014/35/UE 法规

模块化平台

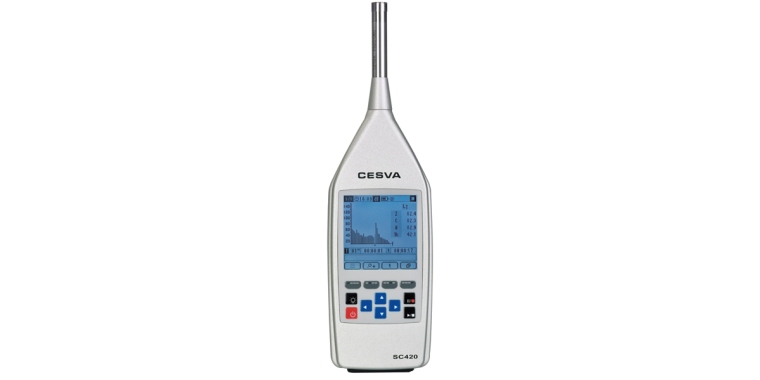

SC420 是一款以其强大功能、多功能性和人体工程学设计而脱颖而出的仪器。它具有 1 类集成声级计的高性能(符合 IEC 61672、ANSI S1.4 和 ANSI S1.43)。

USB 和蓝牙® 连接

1/1 倍频程滤波器 (OF420)——16 Hz 至 16 kHz 倍频程滤波器分析以及整体功能以及 NC 和 NR 曲线

1/3 倍频程滤波器 (TF420)——10 Hz 至 20 kHz 1/3 倍频程滤波器分析以及整体功能

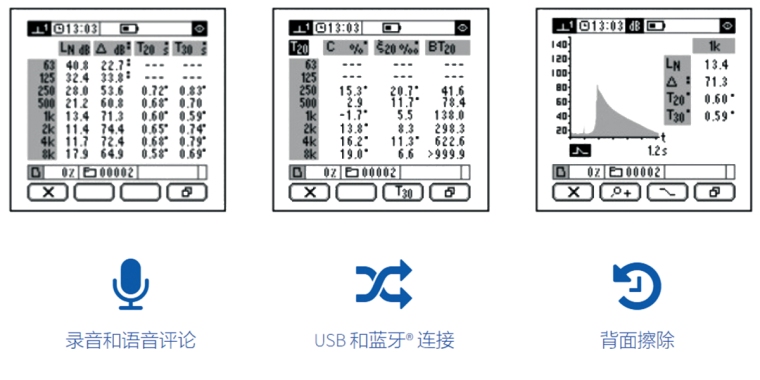

RT混响时间(RT420)——使用声源截断法和脉冲响应方法测量 1/1 和 1/3 倍频程的混响时间。包括用于评估非线性衰减曲线和滤波器影响的参数

FFT 分析 (FF420)——对 0 至 20000 Hz 的 10000 条线进行 FFT 分析(2 Hz/线

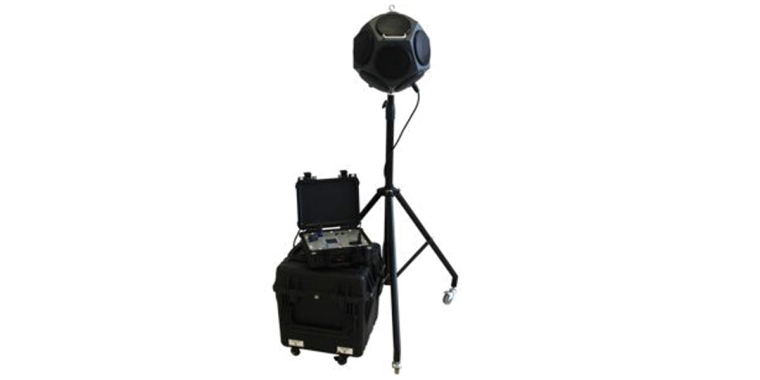

FP122 全向声源系统(BP012声源+AP602功率放大器)

该装置由用于声学测量的全向扬声器BP012和用于全向声源的放大器AP602组成。

包含 1/3 倍频程图形均衡器 (AP602)

尺寸：350 x 300 x 150 毫米 (AP602)

轻质：4.75 千克 (AP602) 和 14.5 千克 (BP012)

融入蓝牙®无线技术

MA001 含遥控器

123 分贝脉冲宽度

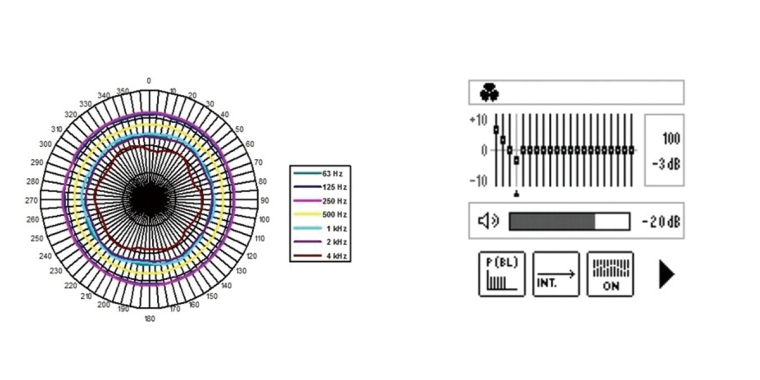

完整的全向辐射图(BP012)

123 dB的声压级

BP012 有 12 个扬声器安装在十二面体外壳上。这可确保完整的全向辐射图在 50 - 5000 Hz 的1/3倍频程中产生高达 123 dB (PWL) 的声压级和粉红噪声，持续一个多小时。

包含 1/3 倍频程图形均衡器

AP602 包括体积小、重量轻的白噪声和粉噪声发生器、功率放大器和 1/3 倍频程图形均衡器 (±10 dB)，频率范围为 50 Hz 至 5 kHz。最后一项使其****，成为市场上的先驱，因为它满足与发射室中生成的相邻 1/3 倍频程频段之间的电平差异有关的所有 ISO 要求。

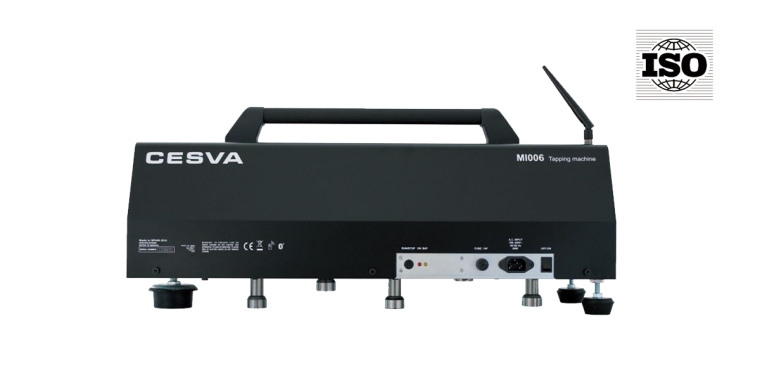

地板打击器

标准化(ISO 16283-2、ISO 10140-5 和 ISO 140-7)打击器，设计用于生成标准化撞击噪声，用于实验室和现场撞击隔声测量。

符合 lSO 16283-2、ISO 10140-5 和 ISO 140-7 规范

融入蓝牙®无线技术

坚固的轻量化设计

过热保护

可选电池

-

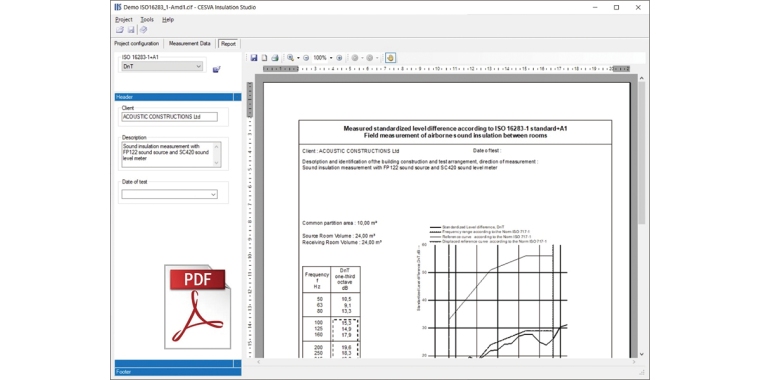

CIS02隔声计算分析软件

CIS02 根据 ISO 规范生成空气隔声、撞击声隔声和混响时间报告。

符合 ISO 16283-1/-2/-3、ISO 717 和 ISO 140 标准

根据西班牙、葡萄牙、法国、英国、意大利、芬兰、巴西、瑞士和美国国家建筑法规的具体报告和单一数字评级

数据存储在项目文件中

自动从CESVA仪器导入数据或通过键盘输入

报告打印并导出到文字处理器

具有混响时间重新计算功能的图形和数字数据编辑功能

技术参数

SC420 IEC 61672-1:02 1 类。UNE-EN 61672-1:05 1 类 IEC 61260:95/A1:01 1 类、UNE-EN 61260:97/A1:02 1 类 ANSI S1.4:83/A:85 类型 1、ANSI S1.43:97 类型 1、ANSI S1.11:04 DIN 45657:2005 参考 Taktmaximalpegel 函数 CE 符合 73/23/EEC 和 EMC 89/336/EEC低压法规，后者由 93/68/EEC 修订 静压影响：操作范围最大误差(1 kHz 和 94 dB 或 104 dB 时) 65 kPa 到 85 kPa：0.9 dB 85 至 108 kPa：0.4 dB 温度影响：操作范围最大误差：-10 至 +50 ℃：0.5 dB 湿度影响：操作范围最大误差(无冷凝情况下)(40℃、1 kHz 时)25% 至 90%：0.5 dB 衰减曲线和脉冲响应测量：在 6 秒周期内使用等效电平(线性平均值)，连续积分时间为 10 毫秒。 从脉冲响应获得衰减曲线：施罗德的后向积分法。 衰减曲线斜率估计：根据最小二乘拟合自动估计衰减曲线，线性回归分析。 质量指标：非线性参数、曲率 C 和 B·T 乘积频带。 随机入射滤波器：它具有可选择的随机入射滤波器。 电池类型：2 x 碱性 1.5 V，AA (LR6) 尺寸 一般测量续航时间：8.45 小时 尺寸：292 x 85 x 25 毫米 重量：含电池 330 克(不含电池 280 克) FP122发声系统(BP012+AP602) 声功率级：123 dB PWL 声压级 118.4 dB (V=50 m³； T= 1,84 秒) 120.5 dB (V= 240 m3； TR= 10,05 秒) 最大输入功率：600W 标称阻抗：6Ω 最大输出功率：580W(粉红噪声在 50 至 5000 Hz 1/3 倍频带之间过滤) 图形均衡器： 1/3 倍频程，从 50 到 5000 Hz 频率响应 (±0,15 dB)：20—20000 Hz 典型功耗：6A(580VA) MI006地板撞击器 锤子数量：5 锤子间距：100 mm 锤重：500±12克 电源电压：110 - 230 伏交流电 电源频率：50 - 60 Hz 典型功耗：60 W 尺寸：200 x 693 x 331 毫米 重量：不含电池 12.6 kg
