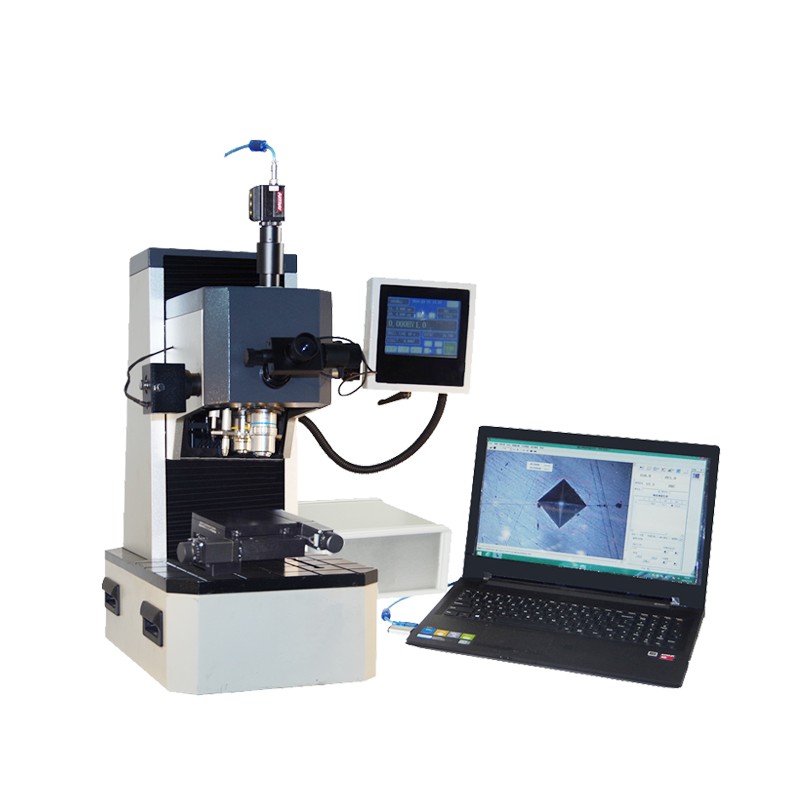

美泰JMHVS-XYZ型全自动精密维氏硬度计，基于正四棱锥形金刚石压头压入试样表面以产生压痕的力学原理，通过测量压痕的对角线长度以实现材料硬度的测量，其自动化程度高、测值精准、集机电一体化于一身，采用光电传感系统，以高倍率光学测量，配备自动转塔装置、高灵敏触摸屏操作界面、传感器闭环控制技术、可实现电子自动加卸荷、自动打压痕、显微自动聚焦测量压痕直径、国标/ASTM硬度自动换算、自动生成检验报告等功能，操作简便，检测效率高，能够满足工件试样硬度质量控制及合格评定的硬度检测需求，被广泛地应用于金属加工制造业质控环节、各类金属材料的失效分析、高等院校科研实验等领域，是提高工作生产效率，产品合格率，节约生产成本必备的专业精密检测仪器。

功能用途

工作原理

显微维氏（或努氏）硬度的测试原理是采用规定的正四棱锥金刚石压头，将选定的固定实验力（载荷）压入试样表面，并保持一定时长（保荷），然后卸除实验力（卸荷），在试样表面残留出一个底面为正方形的正四棱锥或克努普压痕，通过测微目镜测量其对角线的长度（国家标准规定维氏硬度压痕对角线长度范围为（0.020～1.400mm）得到压痕的面积，进而得到对应的维氏（或努氏）硬度值。

维氏硬度测量原理图

通常维氏硬度值可按照以下公式来换算： HV=常数×试验力/压痕表面积≈0.1891F／d2 ；

注：HV：维氏硬度符号；F：试验力（N）；d：压痕两对角线d1、d2的算术平均值。

工作条件

操作温度：18℃～28℃；

相对湿度：≤65％；

在无震动，周围无腐蚀性介质的环境中；

在稳固的基础上水平安装。

仪器特点

广泛适用于微小试件、薄形试件、热处理工件等试样的表面（渗镀层）的维氏硬度试验，可满足科研机构、精密的加工制造业及质检部门等材料研究和显微硬度检测的需求；

本品为光机电一体化高新技术创新产品，自动化程度高、测值精准，适用于测量需求量大或精度要求高的高端用户；

采用高倍率光学传感系统和高精度光电传感技术，测试点定位准确，测试结果更加精准；

采用全自动闭环式压力传感器控制系统，可动态反映加载过程中载荷变化情况；

具有误差值修正功能，硬度值的误差可通过按键输入进行修正，更容易满足测试的精度要求；

具备阈值超限自动报警功能，适用于批量化成品或者半成品工件逐件检测；

**环境温度实时显示功能，可避免仪器在温度过高或过低的情况下长时间工作，否则会导致测试误差增大，仪器使用寿命降低；

采用自动转塔装置，可自行转换压头与显微目镜，测试效率高；

支持洛氏、布氏、克氏等多种硬度制式转换；

操作方便，可自动识别压痕边缘，自动去除毛刺以实现精准压痕测量，同步显示压痕直径与硬度值，并记录于列表；

内置高速热敏打印机，可快速打印输出测试数据；

造型新颖、构造坚固、采用金刚石压头，坚固耐磨，可靠性高、读数直观、测量精准；

采用电子自动加荷系统控制主试验力，省去了加荷砝码，使操作更便捷；

采用触摸屏显示界面，显示操作一体化，简单直观，对操作人员无高难技术要求；

采用可调冷光源测量系统，可通过软件控制光源强弱；

配备摄影装置，能够实现对所测压痕和材料金相组织进行拍摄，便于日后分析；

符合GBT4340.1，GBT4340.2，ASTM_E92等国内外相关标准。

操作方法及注意事项

仪器的保养与维护

在使用本仪器前，请仔细阅读使用说明书，详细了解操作步骤和注意事项，避免因操作不当而造成的仪器损坏或人身安全事故；

仪器搬运时应托底搬运，禁止横倒，搬运前请拔去电源插头，固定测量杠杆并取下砝码和吊杆；

仪器安装调试时请小心地撕下用于保护压头的防震胶带纸，若用力过猛将会导致压头定位精度不准；

被测试件的表面应平整光滑，不得有污物、氧化皮、凹坑及显著的加工痕迹；

仪器加卸试验力时，严禁转动变荷手轮，如用力旋转会导致内部齿轮错位，试验力出现混乱，甚至造成机器内部件的损坏；

金刚石压头和压头轴是仪器的核心部分，在操作时应谨慎小心，切勿触及压头；

为保证测试精度，使用时压头应保持清洁，如压头沾有油污或灰尘等污渍，可用脱脂绵沾上酒精(工业用)或乙醚在压头顶尖处小心轻擦干净；

长时间不使用时应罩上防尘罩，以免灰尘进入机器内部，硬度块、压头使用后应涂上防锈油，防止生锈；

长时间闲置后的再次启用，应将电器元件预热后再进行测试实验；

应每年至少一次做周期性检定，以保证硬度计的准确性；

更换保险丝或取下砝码时，应首先切断电源；

请勿擅自拆装本仪器，维修相关事宜请咨询美泰科仪售后部。
