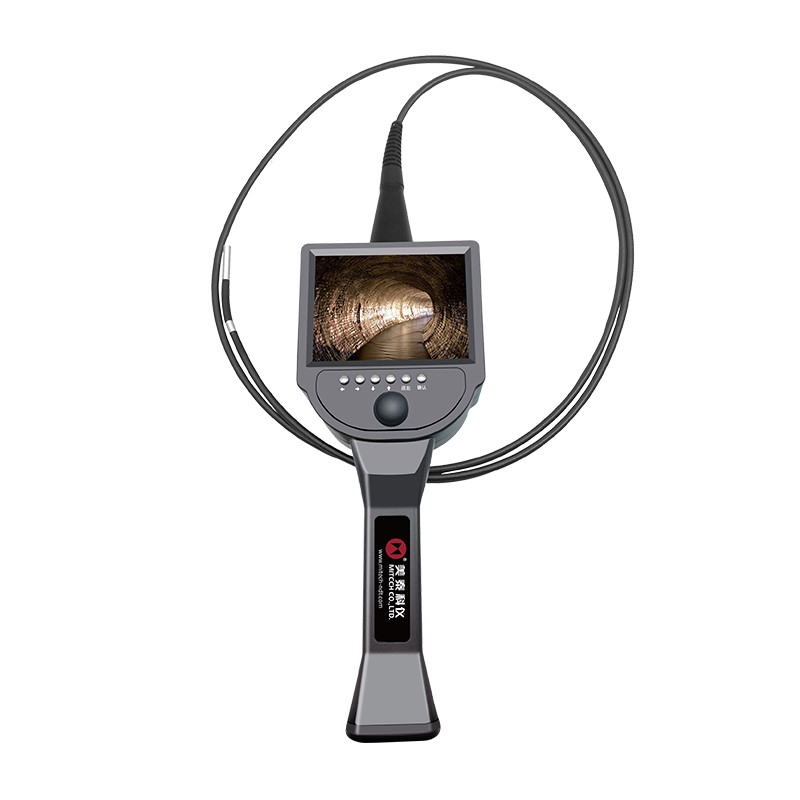

美泰电动360°MVH系列工业内窥镜，基于CMOS图像传感器成像原理，能够对人眼无法进行直接观察的区域进行拍摄成像，高清显示，从而实现无损检测。美泰电动360°MVH系列内窥镜是一款高精度视频电子工业内窥镜，采用彩色液晶显示器以及高集成度CMOS图像传感器保证了视频内窥镜影像的清晰、逼真；功耗小，信号传输速度快，携带方便，操作简易。可在不拆卸或不破坏组装并停止设备运行的情况下对各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损及零部件内部的加工等情况进行全面细致的检测。被广泛应用于航天航空、石油化工、机械铸造、国防军事、电力生产、汽车交通等众多领域，是工业设备检测和维修等环节中重要的探测监控仪器。

MVH系列常规产品技术参数对照表

功能用途

1、轮机检修：涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况；

2、航空航天：飞机部件、大型柴油机、各种发动机及管路的常规维护和检查；

3、石油化工：工业内窥镜能用于石油精炼厂的储存罐、热交换器、球罐车，化工行业的管道设施，特检所及压力容器生产单位的容器、钢瓶、管路内部缺陷探测检查；

4、国防军事：用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况；

5、汽车交通：汽车发动机的清洗、保养；

6、机械铸造行业：用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位，用于检查铸造夹沙情况、毛刺情及交错孔情况等质量控制；

7、电力生产、建设单位的设备缺陷探测和状态监测。

工作原理

美泰电子视频内窥镜采用间接目视检测原理，利用探头顶端的CMOS图像传感器实时采集狭小空间内表面的图片信息并通过插入管内的视频信号电缆将数字信号传输至仪器主机从而实现图像的显示和存储，装有图像传感器的探头通过导向关节与插入管连接，导向关节可通过内置的导向钢丝在微型电机控制下360°自由转动方便图片传感器实时拍摄传输图片资料。

工作条件

探头工作温度：-10℃～50℃

系统工作温度：-10℃～50℃

存储温度：-10℃～50℃

防水性：IP65

防油：机油，轻油或5%盐溶液环境中也可正常操作

仪器特点

高亮度彩色TFT-LCD液晶显示器，可在阳光直射条件下工作。可靠性高、稳定性好，具有**的实时现场探测功能；

超小型高灵敏度CMOS传感器，集成度高，低功耗设计，保证低光照条件下的探测效果；

高分辨率摄像模组，提供流畅、真实、清晰、稳定的动态（静态）检测画面；

具有储存拍照、录像等数据的功能，配备8GB储存卡，可实现海量图像数据的保存和记录；

高亮度贴片LED冷光源，照度5 级可调；四向弯曲探测；

电动360°摇杆控制，任意点定位，微动精准调节，弯曲角度≥120°（工作长度≤1.5m）；≥90°（工作长度＞1.5m）；

多层不锈钢/钨丝编织检测线，更加防腐耐磨，结实耐用，检测线长度可定制；

多功能图像处理系统，集拍照、录像、浏览、回访为一体，并可与电脑进行USB连接；

可根据需求量身定制：升级为红外内窥镜、增加无线接收屏功能。（需定制）

操作方法及注意事项

1、仪器开机

按住机身右侧开/关键开机，显示屏显示当前传感器摄像头拍摄画面，仪器进入正常测量状态。

2、定位

按下电动窥头操控键中间圆点，将探头恢复至顺直状态，再将传感器探头插入观测体内部，到达观察位置；

通过控制电动窥头操控键调整可弯曲部分，使探头达到目标方位，并定位；

探头插入及到达观测位置过程中，应确保及时调整可弯曲部分探测角度，避免被待测体内壁碰坏传感器探头。

3、视频及图像拍摄

观测位置确定后，可以通过功能按键对检测结果进行录制储存。

4、观测结束

调整窥头，将前端弯曲部分复位顺直，使传感器探头及检测线安全退出观测体，按下开/关键关闭仪器电源。

5、存放结束

结束测量后应取出主机尾部电池，使用专业镜头布擦拭传感器镜头后套好保护套，将仪器主机等部件依次放入仪器箱中相应位置，检测线应盘绕在仪器箱内。

6、充电

本机配有电源充电器和电池充电器，可单独为电池充电；

当电池电量不足后，显示屏幕会有闪烁现象，LED变暗，最后自动关机，此时不要重新开机，请及时从手柄处取出电池，充电，或者连接电源适配器使用。当电池电量过低时要及时充电，并更换新电池。如果长期不使用，应将电池取出，并每隔3个月至少充电一次，待重新使用时再装入仪器中。

仪器的保养与维护

请勿在-10°C～50°C范围以外的温度下使用仪器以免造成仪器传感器镜头损坏；

请勿将产品在带有腐蚀性的环境中使用或者放置；

请勿将产品暴露在雨中，除防水探头外，请勿长时间将探头置于液体中；

请勿将产品放置于强磁力的物品附近；

请勿在烟尘过多的环境下使用；

请保持机体清洁，避免刮伤屏幕；

请勿尝试自行拆卸本产品，维修工作限由原厂授权的工作人员进行；

检测线盘绕的状态下禁止操作操纵杆，避免检测线内部钢丝损坏；

在拍照和录像时，需保证LED灯的亮度合适，且探头端稳定不晃动；

设备使用前必须检查仪器是否安装电池以及电池是否有电；

设备使用结束时，需调整弯曲部位平直，再由观测工件内拿出，切勿硬拉硬拽以免造成检测线内部钢丝损坏和传感器镜头破损；

设备使用结束后，切勿对本产品进行浸泡冲洗，可用软布将探头及窥镜主机清洁干净，再放入特定包装箱内，以免污垢腐蚀，损坏产品性能；

切勿让窥镜及监视器受到挤压、碰撞或冲击，以防造成不必要的损伤；设备长时间不用时请务必取出电池，以免电池损坏并腐蚀仪器。
