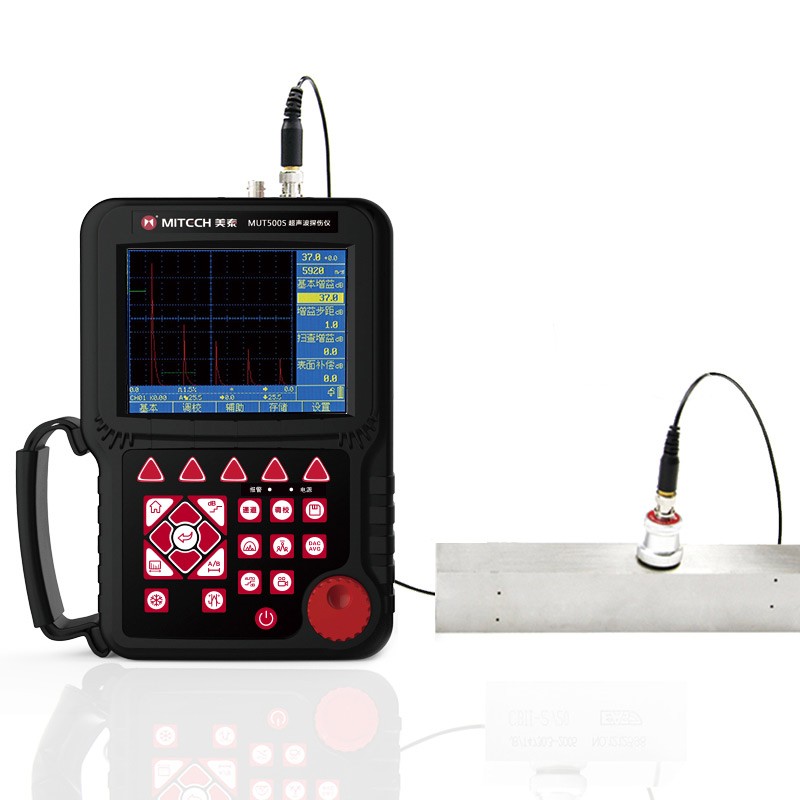

MUT500S车辆检验专用型金属探伤仪，采用国际先进的集成电路技术及显示屏，其各项性能指标均可达到**水平。本仪器依据超声传播原理，可精准灵敏地进行工件内部多种缺陷的检测、定位、评估和诊断。可有效针对车检行业的具体应用进行探伤，方便、高效地对车辆识别代号的非法凿改、挖补、打磨、垫片、重新涂漆、擅自重新打刻等现象进行探测，被广泛地应用在机动车安全技术检验、制造业、化工业等领域，质优价廉，是实用经济款超声检测仪器的**。

功能用途

工作原理

工作条件

仪器特点

闸门报警

门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。

数据存储

仪器内置海量存储器，数据和文件将不会因仪器断电丢失，存储内容包括通道参数、波形图片和录像文件。支持50组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储1000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。

实时时钟

实时探伤日期、时间的跟踪记录，并记录存储

通讯接口

USB2.0高速通讯传输接口，也可使用专用软件通过USB进行数据的上传和下载。

电池模块

高容量锂电池模块便于拆装，可独立充电，也可在线充电，连续工作时间达到10小时以上。

探伤功能

探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷

操作系统：具有中文“下一步”提示功能，“傻瓜式”软件系统，操作简单

焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置

自动校准：探头零偏和探头角度（K值）自动校准功能；声速自动测量功能

波峰记忆：实时检索缺陷最高波，记录缺陷最大值

缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

缺陷定量：缺陷当量dB值实时显示

缺陷定性：通过回波包络波形，方便人工经验判断

曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

数模两用：可不做AVG曲线，采用底波增益法测dB值，实现数模两用，便于操作

Φ值计算：直探头锻件探伤时找到缺陷峰值回波后自动计算、显示缺陷当量尺寸

DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线

增 益：总增益量110dB，设0.1dB、1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确

AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算，提高检测效率

裂纹测深：利用端点衍射波自动测量、计算裂纹深度

门内展宽：放大回波细节，便于回波分析

连续记录：实时记录、存储、回放波形

波形冻结：冻结屏幕上显示的波形，便于缺陷分析

回波编码：以不同颜色显示1～6次回波显示区，更好的区分一次波、二次波，便于判断缺陷位置

普通B扫描：实时扫查、横截面显示，使探测结果更直观

操作方法及注意事项

仪器的保养与维护

技术参数
