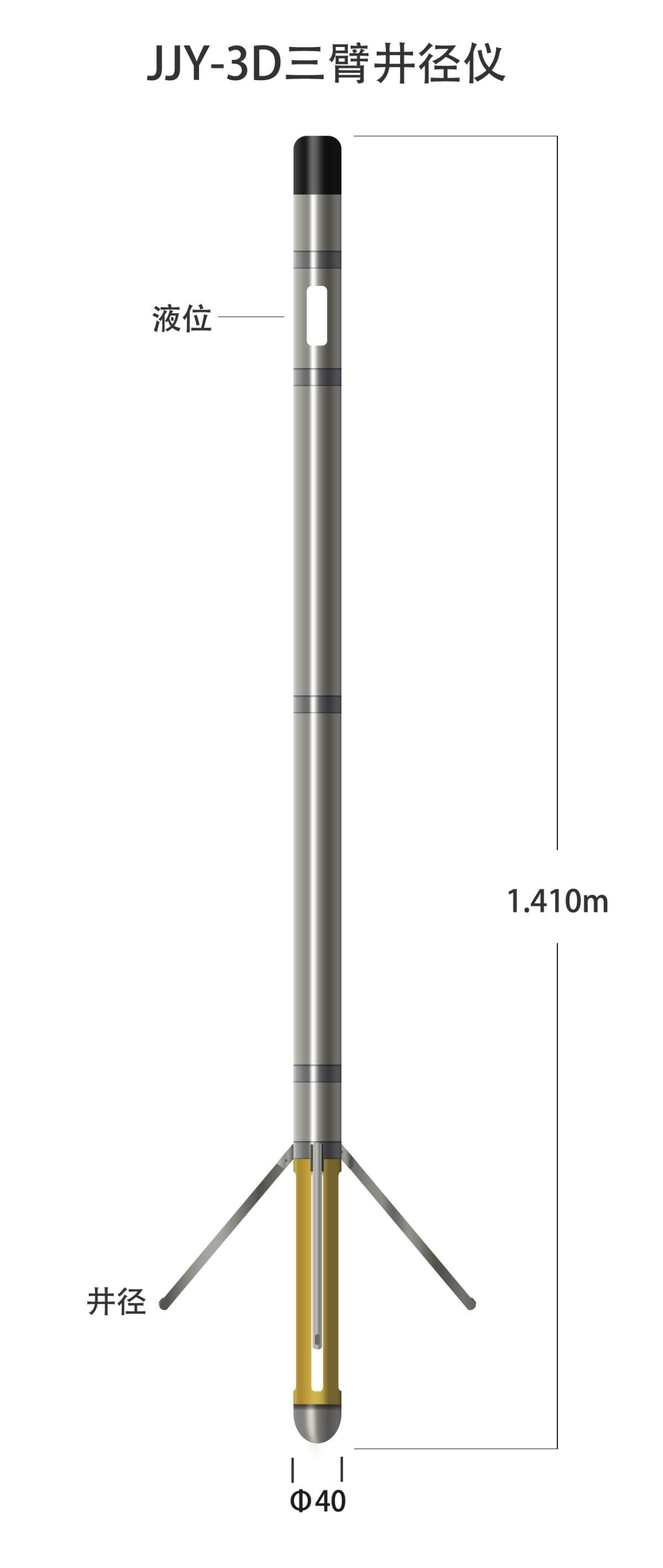

JJY-3D数字井径仪是一种机械臂接触方式测量的井径仪。仪器的三个井径臂通过动密封活塞与零温漂直线传感器相连，把井径变化转换为数字量后再经编码传送到地面。由于直接在井下数字化和编码，电缆上传输的测量信号是数字信号，抗干扰能力很强。现场可直接得到钻孔的井径变化曲线以及各种解释成果报告。井径臂的收放是由地面发送指令，井下电机执行完成。JJY-3D数字井径仪具有使用方便，测量精度高（井径信号有12位的分辨率），可靠性高等显著特点。

JJY-3D数字井径仪配有液位检测电极，用于检测钻孔内的液面深度。液面深度信息和井径信息是水文调查测井的重要参数。

主要技术指标

1. 井径测量方式：三臂联动，接触式

2. 井径测量范围：Φ40～300 mm

3. 测量误差：1.5% F.S

4. 井径臂开启方式：地面指令控制，电机执行收放

5. 仪器用电电源：+200V； ≤40mA

6. 工作温度：-20℃～ +85℃

7. 耐压：20 MPa

8. 仪器直径：Φ40×1580 mm

9. 数据信号传输方式：改良曼彻斯特编码输出
