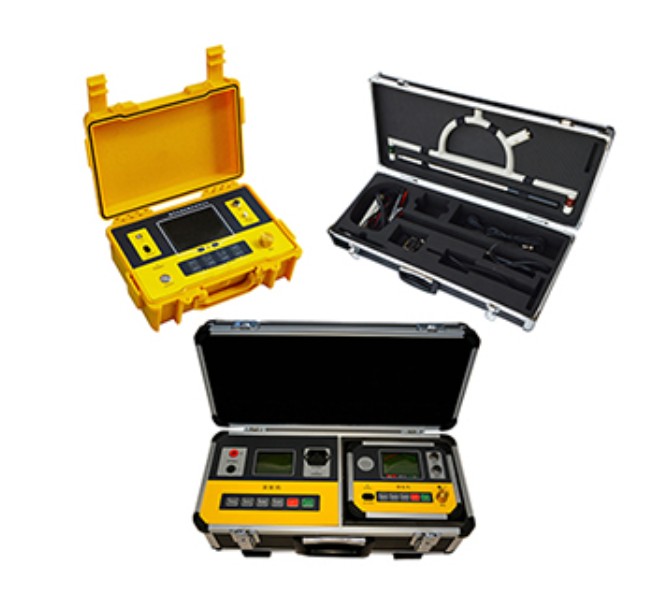

◆电缆故障综合测试仪产品特点

○功能齐全

测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；

○测试精度高

仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；

○智能化程度高

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；

○采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；

○具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；

○可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；

○具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；

○具有根据不同的被测电缆随时修改传播速度功能；

○小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。

○具有打印功能，能将屏上的图形和数据实时打印出来。

○具有USB接口，通过上位机程序可与电脑进行通讯。

电缆故障综合测试仪技术参数

仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。

适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

○更远测试距离：200Km

○探测盲区：  1m

○读数分辨率： 1m

○功耗：    5VA

○使用条件：环境温度  0℃～＋40℃

（极限温度 －10℃～＋50℃）

相对湿度 40℃（20～90）%RH

大气压强 （86～106）Kpa

○体积：275×220×160mm3 ○重量：4kg

1.寻迹定位距离：市话电缆为3km，其它线缆可达20km

2.定位阻抗范围：0～5MΩ

3.定位精度：<±10cm

4.埋深探测：<3m
