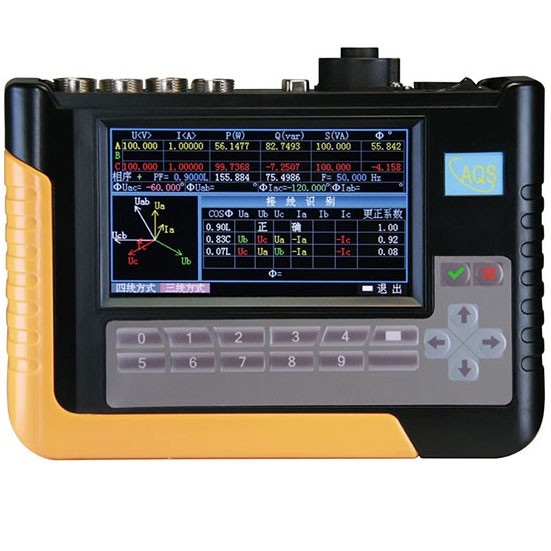

三相用电检查仪用途 ★32位高速数字信号处理器 •采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。 ★无负荷查线功能 •在用户没有负荷或小电流的情况下可以正确查线。 ★接线仿真功能 •仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。 ★5A钳误差自检 •仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。 •解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。 ★超宽电流测量范围 •500倍电流范围保证计量指标； •10000倍电流显示范围。更小 1mA 启动电流。 •高供高计时，空载也可识别接线。 ★电能累积功能 •可以校验没有电能脉冲输出的电能表，或做为测试节能指标。 •变比测试 •波形显示 •电工参数 •可设置PT和CT变比，直接显示一次的电工参数 三相用电检查仪技术参数： 电压量程 | 30V～480V | 电压误差 | ±0.1% | 电流量程 (过载一倍) | 钳表 | 5A、100A 500A、1000A | 5A 钳 表 | 有功电能、功率 | ±0.2% ±0.5% | 无功电能、功率 | ±0.2% ±0.5% | 电 流 | ±0.2% ±0.5% | 输入频率范围 | 45-55Hz | 自检电流 | 5A | 频率测量误差 | ±0.01Hz | 自检误差 | ±0.1% | 相位测量范围 | -180°～ +180° | 大电流钳 | 有功电能、功率 | ±0.2% ±0.5% | 更大相位误差 | ±0.1° | 无功电能、功率 | ±0.2% ±0.5% | 谐波测量 | ±0.1% | 电 流 | ±0.2% ±0.5% | 谐波测量范围 | 2-51次 | 其 它 | 变比测量 | ±0.5% | 脉冲常数 | | 5A | 3600P/kWh | 电压影响 | <� ±0.05% | 其它 | 3600*(5/Ie)P/kWh | 频率影响 | <� ±0.05% | | | | 温度影响 | <� ±0.005%/℃ | | | 24小时变差 | <� ±0.05% | 谐波影响 | <� ±0.05% | | 注：Ie-额定电流 | 开机稳定时间 | <5分钟 | 工作电源 | AC 45V - 480V | 环 境 温 度 | -25℃- +45℃ | 功 耗 | <� 5W | 相 对 湿 度 | 40%-95% | 外形尺寸 | 190mm *140mm*50mm | 重 量 | <� 1 kg |
|
