微机继电保护测试仪产品用途

◆GCJB-1600A微机继电保护测试仪测试软件功能

GCJB-1600A微机继电保护测试仪配置了功能强大的测试软件，能方便地完成所有测试项目，测试功能包括：

1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。

2、差动试验：测试比例制动、谐波制动、直流助磁、速断等原理构成的差动保护。

3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。

4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。

5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。

6、程控电源：电源发生器、谐波发生器、三角波、方波发生器。

7、自动装置与表计：同期装置、毫秒计、功率表、快切装置。

GCJB-1600A微机继电保护测试装置的电源发生器和多态模拟程序支持六相电流和六相电压输出，差动保护程序支持六相电流输出，还增加了备自投（六相电压）程序。

微机继电保护测试仪技术参数及性能指标

1.1.1交直流电流源

a.交流

输出最大电流（RMS）: 6*40A/相，三相并联:120A。

最大输出功率: ≥420VA/相。

输出精度：0.1%(0.2-Max)。

输出频率：0-1KHz。

幅频特性：10-1000Hz范围幅度变化 ≤±1.5%。

b.直流

输出最大电流：6*0-15A/相，三相并联: 45A。

最大输出功率:200W。

输出精度：0.5%。

c.其他

分辨率：1mA。

三路或六路有共用中性点的电流源。

各相输出电流幅值、频率、相位独立调节。

电流上升下降时间小于100μ S。

开路、过热、过载和失真自动检测保护。

1.1.2交直流电压源

a.交流

输出最大电压（RMS）: 6*125V/相，两相串联: 0-250V。

输出最大功率（额定电压）:≥75VA/相。

输出精度：0.1%（0.5-125V）。

输出频率：0-1KHz。

幅频特性：10-1000Hz范围幅度变化 ≤±1.5%。

第四路电压可设置为零序电压或任意设置。

b.直流

输出最大电压：6*0-150V/相，两相串联: 0-300V。

输出最大功率：100W 连续运行。

输出精度：0.5%。

c.其他

分辨率：1mA。

六路有共用中性点的电压源。

各相输出电压幅值、频率、相位独立调节。

电压上升下降时间小于100μ S。

短路、过热、过载和失真自动检测保护。

1.1.3 相位

相角范围：0°-360°。

相角分辨率：0.001°。

相角精度：±0.2°。

1.1.4频率

频率范围：0-1000Hz。

频率精度：**偏差≤2mHz。

分辨率：1mHz。

能叠加2-20次任意幅值的谐波及直流。

1.1.5同步性

电压电流同步性≤100μS。

1.1.6开入量与时间计量要求

8对独立无极性输入端，空接点或0-250V电位。

计时器范围1mS-9999.999S。

分辨率：1mS。

1.1.7开出量

4组可编程辅助空接点。

接点容量：0-250V，0.5A。

1.1.8独立辅助直流电源

DC 110V/220V±10% 独立辅助直流电源。

容量：100W 连续运行。

短路、过载保护。

1.1.9 输入电源

AC220V±15%，50Hz，10A（Max）

1.1.10其他

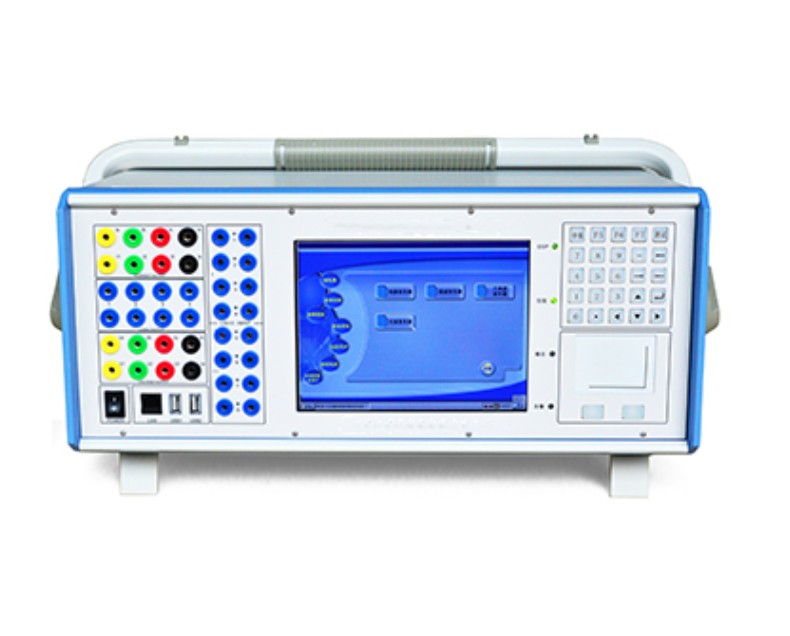

装置内置工控机，不用外接计算机就能独立实现所有测试功能：

内置Windows操作界面的测试软件；

配有大屏幕彩色液晶屏，提供触控板和键盘操作；

提供USB接口，可外接键盘、鼠标操作，也可通过U盘交换数据和软件升级；

装置配置网络通讯接口，也可外接计算机实现各种测试功能。
