该仪器是消除大型电力变压器剩磁的专用设备，具有消磁和验证消磁功能。对保护变压器免受励磁涌流的冲击、投运及延长变压器寿命有重要的作用。

电力变压器进行电压比、直流电阻测量和空载试验等操作后会在其铁芯中残留剩磁。如果不对剩磁进行处理，可能会对电力变压器的继电保护装置以及一次设备带来诸多不利影响。励磁涌流的过大，可造成变压器合不上闸的情况，及变压器本身机械振动，造成绕组结构等位移,影响电力变压器的寿命甚至对其造成损害。

为此，我公司研发了变压器消磁系列产品。是国内较早研发生产消磁仪器的厂家，积累了大量的实践经验。

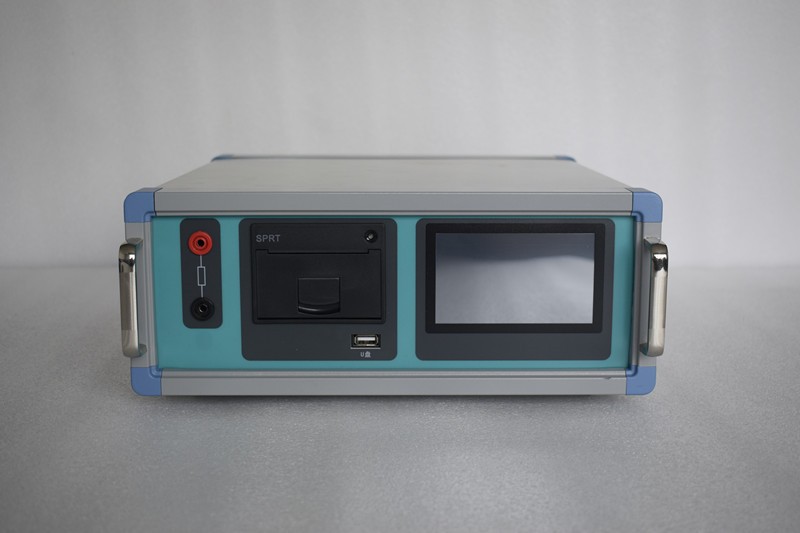

电力变压器消磁分析仪，是我公司自主研发的新一代消磁分析仪。采用先进合理的复合电流法技术，既能快速对电力变压器互感器进行消磁，也对剩磁检测进行了量化。检测剩磁、消除剩磁一次性自动完成。针对三相变压器，仅对一相进行消磁便可，更加省时。

主要技术特点

☑ 仪器采用复合电流消磁法，消磁过程中电流冲击小。

消磁效率高,对三相变压器仅消一相便可，大大节省时间。

设有手动消磁和自动消磁。

具有初始剩磁检测及消磁后剩磁检测功能，一次接线可完成消磁和剩磁量的测量。

消磁过程进度百分比及消磁进度指示条直观明了，并对剩磁率进行量化。

接线简单，可直接利用直流电阻的测试线进行消磁。

采用数字化电流调整，电流的控制精度高。

采用5吋彩色触摸屏控制，更加容易操作，系统界面可以在中英文之间切换。

测试结果自动存储，完整记录消磁前后数据，无需手动存储。

报告可直接打印，可存储到U盘中。

分析软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

☑ 主要技术指标

输入类型：电流法

输出电压：Vpp-40V，测试中自动调整

输出电流：5A、4A 、3A 、2A 、1A，可任意选择

剩磁率：0-100%

消磁进度：0-100%

消磁效果：剩磁率 ≤5%

MIN分辨率：0.1%

供电电压：AC100V-240V ±10%

频率： 50Hz/60Hz

工作环境：－10℃～50℃ ≤85%RH

☑ 测试分析软件主要特色

采用嵌入式系统，软件无中毒风险。

采用目录式保存测试数据，对测试数据的管理简洁方便。

测试系统可直接进行数据打印。

支持U盘数据导出功能。

软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

软件界面简洁、直观、实用。
