ES3072直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

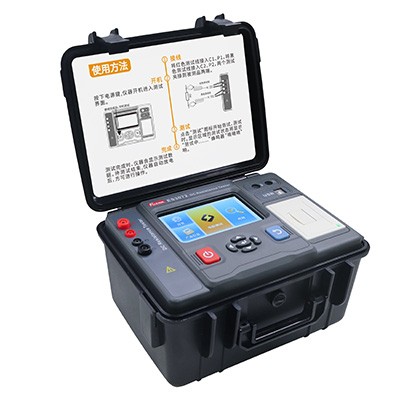

ES3072直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机手持便携式设计便于现场应用、具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用，端口防过载功能。大容量存储800组数据，电阻测量范围：10.0uΩ-1000.0KΩ，测量精度：±0.2%FS±10dgt。上位机软件具有历史数据读取、查阅、保存、报表等功能。
技术参数
| 功 能 | 主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻，开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，接触电阻测试等。 |
| 试品类型 | 可选Cu、Al、Fe、Au、Ag材质 |
| 电阻量程 | 10.0uΩ-1000.0KΩ |
| 分 辨 率 | 0.1 uΩ |
| 精 度 | ±0.2%FS |
| 检测方法 | 四线法测试 |
| 测试电流 | 20A、10A、2A、0.2A、20mA、2mA、1mA |
| 最大短路电流 | 20A |
| 温度检测 | 温度探头 |
| 温度折算 | 有，温度换算，可折算75℃测量结果 |
| 警报设置功能 | 有 |
| 过载保护 | 有 |
| 自动放电 | 有、液晶显示提醒 |
| 电 源 | 内置：14.6V 10000mAh可充磷酸铁锂电池 |
| 充电功能 | 有 14.6V/3A |
| 背 光 | 有，滑动可调，适合昏暗场所使用 |
| 显示模式 | 5寸触摸（854dots×480dots）全彩LCD显示 |
| 触屏操作 | 是 |
| LCD尺寸 | 长宽：108 mm×65mm |
| 仪表尺寸 | 长宽高：277.2mm×227.5mm×153mm |
| 测试线长 | 5米，红色、黑色各1条 |
| 云服务 | 安卓APP、上位机 |
| 打 印 机 | 仪器面板嵌有打印机，按打印键打印测试结果 |
| USB接口 | 具有USB接口 |
| 通 讯 线 | USB通讯线1条 |
| 数据存储 | 800组 |
| 数据传输 | USB、蓝牙 |
| 数据查阅 | 有数据查阅功能 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 电池电量实时显示，提示电池电压低时需要及时充电 |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 功 耗 | 待机: 约230mA (20%亮度) |
| 测量：27W Max |
| 质 量 | 仪表：2300g(含电池) |
| 测试线：850g |
| 工作温湿度 | -10℃～50℃；70%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
包装清单
| 仪表 | 1台 |
| 测试线 | 2条（红色，黑色各1条） |
| 温度探头 | 1条 |
| 光盘 | 1张 |
| 数据线 | 1条 |
| 充电器 | 1个 |
| 说明书、保用证 | 1套 |
| 仪表箱 | 1个 |
