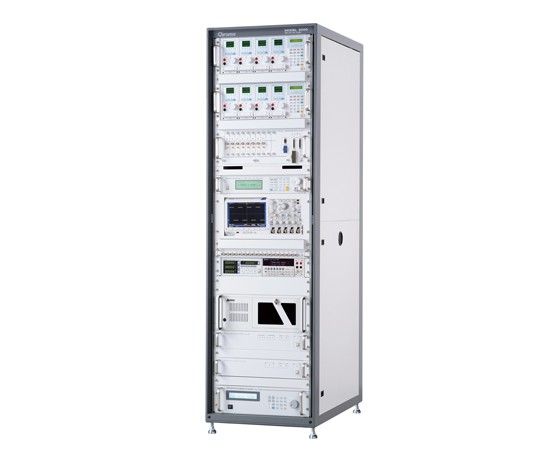

Model 8000 USB PD电源器/模组自动化测试系统
 产品介绍
主要特色：
Chroma 8000 USB PD 电源供应器/模组自动化测试系统,测试电源相关特性,包含通讯与时序测试, 整合Chroma视频讯号图形产生器来对显示器做USB PD电源及Display port的完整验证。 为引导USB PD电源的技术发展，促进安全、高效、可靠的USB PD电源产品，致茂电子结合各大厂的专业测试经验，订定USB PD 电源测试规范， USB 3.1三大规格特点为10Gbit/s传输速度、支援USB PD (Power Delivery)2.0充电功率100瓦的高规格、和可正反插拔的Type-C连接器与缆线规范，可望满足各式资料/影音传输应用。 USB PD的问世将打破现今电源转换器各家规格壁垒分明的局面，然而结合USB PD 的笔电、显示器甚至印表机、Hub等不再像以前只是一个单纯用电装置的角色，USB PD DRP(Dual role port)功能让这些装置内建的USB PD电源模组经由Type-C介面提供大100瓦的电力给其他装置。为了确保自家产品的USB PD type-C输出电力不会提供错误电压，或者供电输出特性不佳杂讯过大，导致受电装置损毁或无法顺利启动，每一个USB PD电源供应器或电源模组都必须要经过完整的生产测试流程，确保每一个产品的功能特性都符合设计规范，以提供高品质产品并获得市场的肯定与高度评价。 致茂电子公司凭借在电源供应器领域三十年深厚的测试经验，同业率先推出USB PD的电源供应器及电源模组的自动化测试系统。不仅对电源相关特性，还包括通讯与时序的测试；而目前也正积极整合Chroma视频讯号图形产生器来对显示器做USB PD电源及Display port的完整验证。 Chroma USB PD Emulator Chroma USB PD Emulator为USB PD装置，可任意变换Emulator的power角色；当待测物为source角色的USB PD power supply，Chroma USB PD Emulator则为sink角色，可request USB PD待测物进行不同电压的输出，以及各种状态的模拟，如Hard Reset, Cable detach/attach模拟。 若待测物具有DRP source/sink的角色转换功能，Chroma USB PD Emulator可与待测物进行Power Role Swap，Emulator则由sink角色转换成source，可提供变成sink角色后的待测物所需要的source capability. USB PD 自动测试系统架构
USB PD特性测试 USB PD特性测试 1. USB PD Source/Sink Profile 2. USB PD Power Data Object 3. 正向电压转变 4. 负向电压转变 5. 硬体复归状态 6. USB PD缆线插拔 输出电压掉落时间 输出特性测试 7. 直流输出电压 8. 涟波电压 9. 动态负载 10. 平均效率 输入特性测试 11. 输入浪涌电流 12. 输入有效值电流 13. 输入频率 14. 输入功率 15. 无载功率 16. 电流谐波 17. 输入功率因素 18. 输入电压骤降 调变测试 19. 电源调变 20. 负载调变 时序及暂态特性测试 21.开机时间 22.关机时间 23.上升时间 24.下降时间 保护特性测试 25. 短路测试 26. 过电压保护 27. 过电流保护 Chroma 8000系统为专业的Switch Mode Power Supply自动测试系统，提供Power Supply的输入特性、输出特性、调变测试、时序及暂态特性、保护特性等电力电子特性进行自动化测试； Chroma 8000整合USB PD Emulator，除了可以测试USB PD power supply的输入输出相关电气特性，透过符合USB PD通讯协议的USB PD Emulator来与USB PD待测物进行通讯，来request待测物做不同电压的输出，Hard Reset模拟，Cable Detach/attach模拟，并量测USB PD待测物在状态改变的输出电压时序是否符合USB PD规范。 Chroma 的自动化测试系统可用于产品研发期间的设计验证，并自动完整测试报表的产出，大大缩短DVT测试验证与报表整理时间。也可应用于产线端初测站、终测站的自动化测试，并可结合MES系统达到测试程式的调用与测试资料上传，符合自动化生产的需求。 Chroma 8000 USB PD自动测试系统自动生成完整测试报表 用户评论 产品评分 目前评分共0人 产品质量
