SXWH-110kV无线高压核相仪用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合0.22kV～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。
SXWH-110kV无线高压核相仪由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。各发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

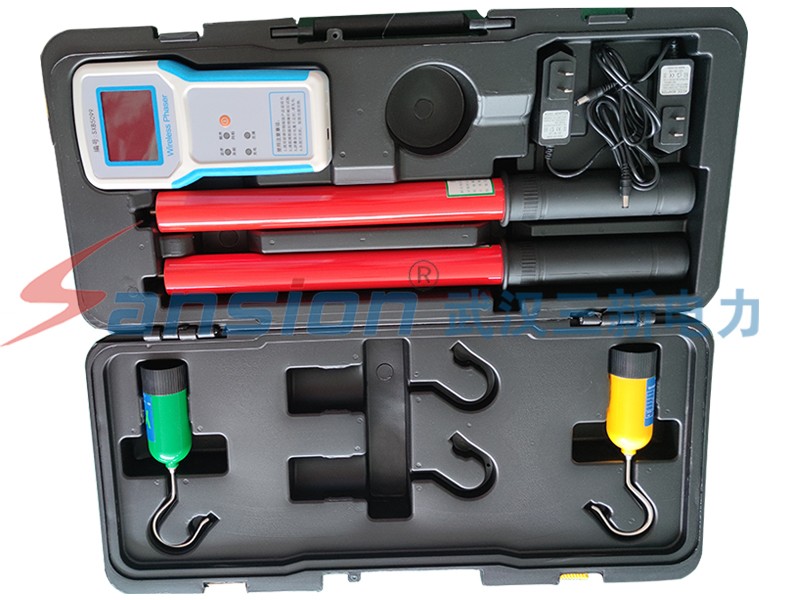

SXWH-110kV无线高压核相仪作为标准的工具箱带有金属运输包装和架空线探头。电压设计范围：4kV到230kV（相电压）（使用范围低于设计范围，请在定购设备时指明。通常的范围内，使用设备的Zui大电压不要超过Zui小电压的3倍，例如12kV到25kV）。
SXWH-110kV无线高压核相仪设计用于执行许多常规的电压表或核相器的现有功能。采用状态模拟技术，去掉了引线并且减轻了这种重要测试装置的重量。使用起来比电压表或核相器要简单。由于本仪器通过无线电信号来通讯，使用范围可以扩展到近10米，并且可以穿过围墙和隔板使用。同时，这种轻型的装置（发射器和接收器每个的重量是1磅）提高了使用的舒适度，可以一个人轻松和安全地操作两个仪器。
技术参数
SXWH-110KV无线高压核相器性能特点
◆ 用于执行许多常规的电压表或核相器的现有功能，采用状态模拟技术，去掉了引线并且减轻了这种重要测试装置的重量
◆ 本仪器通过无线电信号来通讯，使用范围可以扩展到近10米，并且可以穿过围墙和隔板使用
◆ 轻型的装置（发射器和接收器每个的重量是1磅）提高了使用的舒适度，可以一个人轻松和安全地操作两个仪器
包装清单
SXWH-110KV无线高压核相器技术参数
| 功 能 | 高低压无线语音核相、频率、相位、相序、验电测试 |
| 电 源 | 接收器：DC 7.4V 1500mAH可充锂电池 探测器：DC 3.7V1000mAH可充锂电池 USB充电接口，连续工作约10小时 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 最大约160m |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 量 程 | 核相电压等级：AC 1V～550kV |
| 相位：0.0°～360.0° |
| 频率：45Hz～75Hz |
| 分 辨 率 | 0.1°；0.1Hz；1V |
| 精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
| 电压：±15％±5dgt（1kV～35kV，高压架空线路，其他应用误差±25％±5dgt） |
| 频率：≤±2Hz |
| 相别定性 | 同相：－30°～30°；异相：90°～150°和210°～270° |
| 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
| 绝缘杆尺寸 | 拉伸后长约3.2米；收缩后长约0.6米(可选购5米杆) |
| 数据存储 | 9999组 |
| 核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
| 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作) |
| 验电指示 | 探测器“嘟-嘟-嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 采样速率 | 2次/秒 |
| 背光控制 | 按上下箭头键调整背光亮度 |
| 感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“-”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电量不足时： 探测器：电源指示灯慢闪，提醒充电； 接收端：电池电压低符号显示，提醒充电 |
| 额定电流 | 探测器：20mA max；接收器：200mA max |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间) |
| 探测器：2000V/rms(外壳两端之间) |
| 接收器：2000V/rms(外壳两端之间) |
| 结 构 | 防滴漏Ⅱ型、IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
| 符合IEC61481－A2：2004；IEC 61243－1 ed.2：2003标准 |
