特点
●小型、轻量
●高响应性
●可以测量高粘度压力的媒介
产品一览
全部显示
PAL-5KA
电缆直出式500kPa用
规格
性能
| 额定容量 | 500kPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|

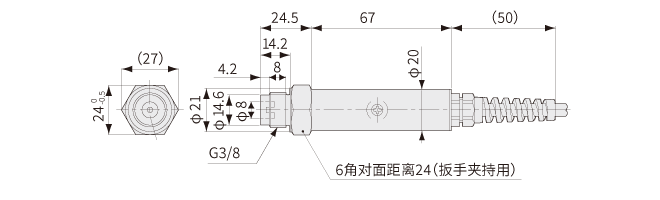

外形尺寸图
PAL-10KA
电缆直出式1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-20KA
电缆直出式2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-50KA
电缆直出式5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-100KA
电缆直出式10MPa用
规格
性能
| 额定容量 | 500kPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-200KA
电缆直出式20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-300KA
电缆直出式30MPa用
规格
性能
| 额定容量 | 30MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-500KA
电缆直出式50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.14mm2，4芯屏蔽氯丁橡胶铠装线30cm，外径6mm，前端裸线 （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 电缆直出式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-5KB
连接器式500kPa用
规格
性能
| 额定容量 | 500kPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-10KB
连接器式1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-20KB
连接器式2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-50KB
连接器式5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-100KB
连接器式10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-200KB
连接器式20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-300KB
连接器式30MPa用
规格
性能
| 额定容量 | 30MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
PAL-500KB
连接器式50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|
| 非线性 | ±0.3%RO或以内 |
|---|
| 滞后 | ±0.3%RO或以内 |
|---|
| 输出电流 | 4～20mA |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
| SN比 | 50dB或以上 |
|---|
| 负载电阻 | 0～500Ω |
|---|
| 放大器的响应频率范围 | DC～1kHz （灵敏度偏差±10%） |
|---|
| 电源 | DC24V（21～30V），消耗电流30mA或以下 |
|---|
| 电缆 | 0.18mm2，4芯屏蔽乙烯线3m，外径4.6mm， 传感器一侧：前端插头R06-P5F 测量器一侧：前端裸线（仅用3芯） （屏蔽线没有与主机连接） |
|---|
| 电缆引出方式 | 接头式 |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 重量 | 约85g(不含电缆) |
|---|
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
|---|
| 保护等级 | IP52 (IEC 60529) |
|---|
| 安装螺纹 | G3/8 外螺纹 |
|---|
外形尺寸图
为了正确使用
使用UCAM-60C M14等电压模式进行测量时, 使用250Ω的电阻转换成电压。
