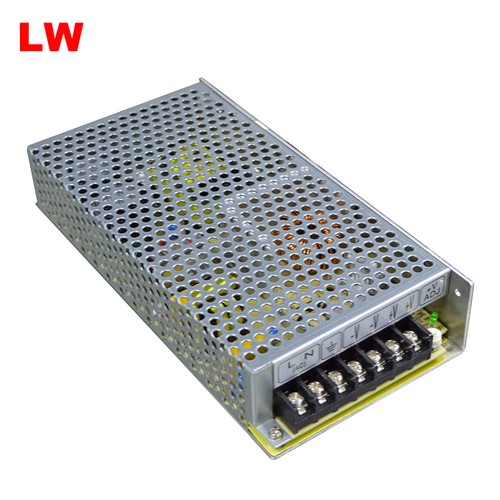

LW 150W单组输出开关电源 RS-150W
特性：
l 保护种类：短路/过负载/过电压
l 可承受300vac浪涌输入5秒
l 工作温度可高达70℃
l 自然风冷
l 高效率，高寿命和高可靠度
l 电源启动LED指示灯
l 全部使用105℃长寿命电解电容
l 100%满载老化测试
l 1年包换3年保修
应用：
工业自动化机械，工业控制系统，机械和电器设备，电子仪器，设备和装置，家用电器
型号 | RS-150-3.3 | RS-150-5 | RS-150-12 | RS-150-15 | RS-150-24 | RS-150-48 |
输出 | 直流电压 | 3.3V | 5V | 12V | 15V | 24V | 48V |
额定电流 | 30A | 26A | 12.5A | 10A | 6.5A | 3.3A |
电流范围 | 0-30A | 0-26A | 0-12.5A | 0-10A | 0-6.5A | 0-3.3A |
额定功率 | 99W | 130W | 150W | 150W | 156W | 158.4W |
纹波与噪声 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p |
电压调整范围 | 3.2-3.5V | 4.75-5.5V | 11.4-13.2V | 14.25-16.5V | 22.8-26.4V | 45.6-52.8V |
电压精度 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
负载调整率 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
启动、上升时间 | 800ms、20ms/230VAC 1200ms，30ms/115VAC(满载时) |
保持时间 | 28ms/230VAC 20ms/115VAC(满载时) |
输入 | 电压范围 | 88-132VAC或176-264VAC(开关置换)(承受300VAC浪涌输入5S，无损坏) |
频率范围 | 47-63Hz |
效率 （Typ） | 74% | 78% | 83% | 84% | 86% | 87% |
交流电流（Typ） | 3A/115VAC 2A/230AC |
浪涌电流（Typ） | 冷启动：40A/230VAC |
漏电流 | ＜2mA/240VAC |
保护 | 过负载 | 额定输出的110%-150% |
保护模式：打嗝模式，负载异常条件移除后可自动恢复 |
过电压 | 3.8-4.45V | 5.75-6.75V | 13.8-16.2V | 17.25-20.25V | 27.6-32.4V | 55.2-64.8V |
保护模式：打嗝模式，电压异常条件移除后可自动恢复 |
安全 | 认证 | CE ROHS CCC |
环境 | 工作温度 | -25～+70℃ |
工作湿度 | 20～90%RH,无冷凝 |
存储温度、湿度 | -40～+85℃，10～95%RH |
温度系数 | ±0.03%/℃ (0～50℃) |
耐振动 | 10-500HZ 2G 10min/1周期，X、Y、Z轴各60分钟轴 |
尺寸 | 199*98*38mm |
