产品概述：
DOS-CS116-9高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的9种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
产品特点：
> 5.7英寸彩色触摸屏前面板操作
> 符合GJB 151A-97、GJB 151B-2013以及MIL-STD-461 E/F/G中的CS116标准
> 10 kHz到100 MHz 九种频率
> 9合1输出端口，操作简便

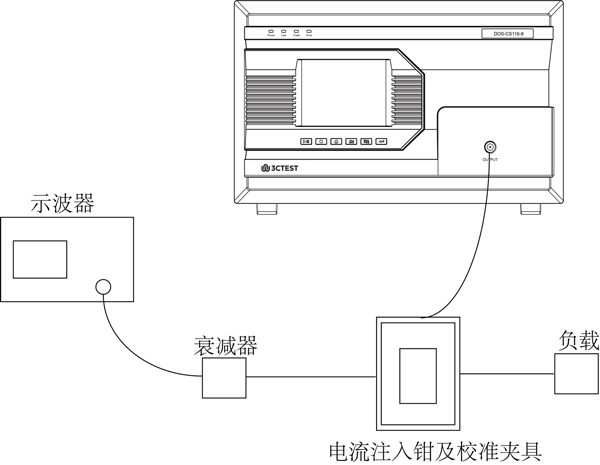

校准连接示意图：

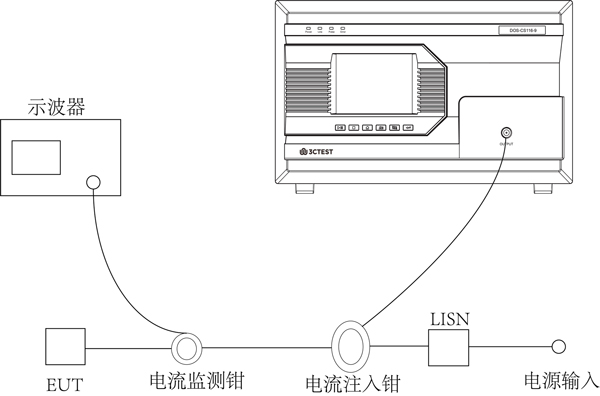

典型的测试连接示意图：
技术参数 |
振荡频率（±10%） | 10 kHz 、30 kHz、100 kHz 、300 kHz、1 MHz 、 3 MHz 、10 MHz、 30 MHz 、100 MHz |
最大测试电流 （环路阻抗100Ω） | 10 kHz | ≥ 0.1 A |
30 kHz | ≥ 0.3 A |
100 kHz | ≥ 1 A |
300 kHz | ≥ 3 A |
1 MHz | ≥ 10 A |
3 MHz | ≥ 10 A |
10 MHz | ≥ 10 A |
30 MHz | ≥ 10 A |
100 MHz | ≥ 3 A |
输出阻抗 | ＜100 Ω |
阻尼因子（Q） | 15±5 |
重复率 | 0.5 ～ 9 s |
通用参数 |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V，±10%，50 Hz（±5%） |
保险丝 | 6 A |
最大功耗 | 200 W |
机箱尺寸 | 620* 450*280 mm（6U机箱） |
重量 | 约26.5 kg |
环境温度 | 15 ℃ ～ 35 ℃ |
相对湿度 | 45% - 75% |
大气压力 | 86 kPa - 106 kPa |
标配附件 |
主机、说明书、检测报告、质保书、测试线、电源线、接地线、保险丝。 |
选配附件 |
电流注入钳及校准夹具 |
1.电流注入钳 BCIP-200和校准夹具 BCICF-200
| 频率范围:10 kHz～200 MHz 内径φ40 mm |
注：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。 |
2..高压同轴负载HCL 50N
| 50 Ω 5 W DC～200 MHz |
3.衰减器TFB 100
| 40±1.5 dB 5 W DC～400 MHz |
4.宽带电流监测钳TWCM-200
| 频率范围 10 kHz～200 MHz 内径φ40 mm |
5.LISN J50
| 最大连续电流 50 A 阻抗 50 μH + 5 Ω‖50 Ω |
6. LISN J200
| 最大连续电流 200 A 阻抗 50 μH + 5 Ω‖50 Ω |
产品标准
- GJB 151B:2013
- MIL-STD-461 E/F/G
- GJB 151A-97
