◆简介

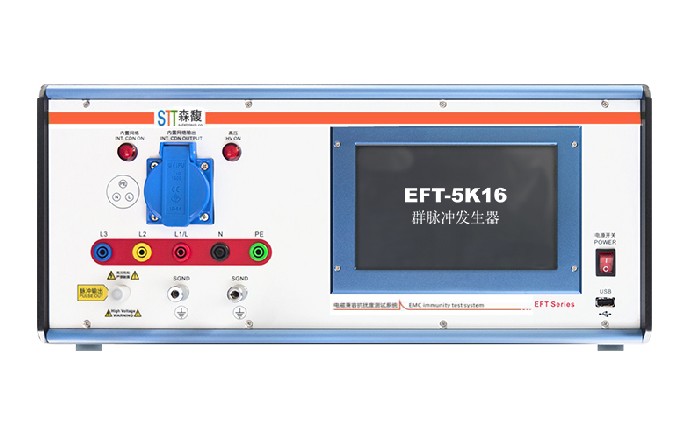

STT-EFT-5K系列群脉冲发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能满足IEC 61000-4-4和GB/T17626.4标准的要求。

应用领域：

工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等……

◆技术特点

·7寸触摸LCD界面，功能丰富，操作方便，软件易升级

·用户可编程测试程序，多达1000组记忆

·内置三相五线16A电源网络，网络、主机2合1，小型化设计

·脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变

·耦合网络采用优化技术，衰减小、输出能量充足

·EUT输出自带高强度面板接线端子，试品连接更方便、可靠

·智能型程控高压电源，内置高压过压、过流、短路保护

·具有自诊断功能，智能判断高压、脉冲输出异常

◆技术指标

◆波形参数

以下是群脉冲各种波形参数：

输出波形示意图

◆实测波形

4.8kV 50Ω负载输出波形图(1000:1)

4.8kV 1000Ω负载输出波形图(1000:1)
