◆简介

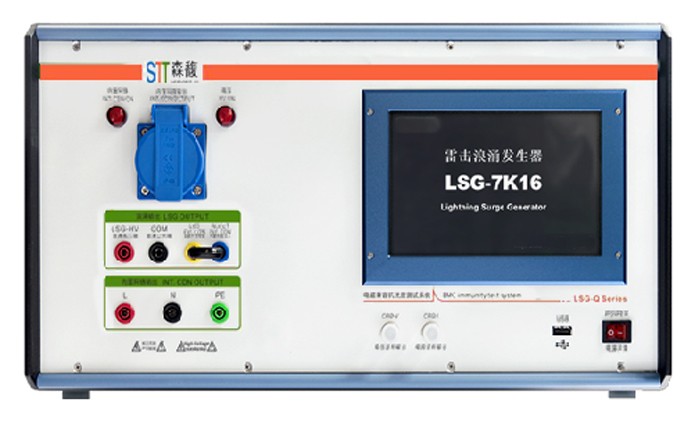

雷击浪涌发生器STT-LSG-7K16A用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。

性能满足IEC61000-4-5和GB/T17626.5标准的要求。

应用领域：

工业控制、家电、医疗电子、通讯电子、元器件、自动化控制等……

◆技术特点

·内置单相16A电源网络，网络、主机2合1，小型化设计

·EUT输出自带高强度工业级标准插座更方便、可靠

·内置电脑控制，稳定可靠，操作方便

·普及型价格，性价比高

·可以根据用户的定义预置全自动测试流程

·浪涌极性由操作面板开关切换，简单安全

·主要器件全部进口，寿命长、可靠性高、故障率低

·电子式高压电源，充电速度快，电压稳定

◆技术指标

◆发生器原理和波形参数

1、1.2/50ms、8/20ms浪涌波形发生部份等效电路

2、开路电压波形

前沿时间：T₁=1.67T=1.2ms±30%

半峰时间：T₂=50ms±20%

3、短路电流波形

前沿时间：T₁=1.25T=8ms±20%

半峰时间：T₂=20ms±20%

◆实测波形

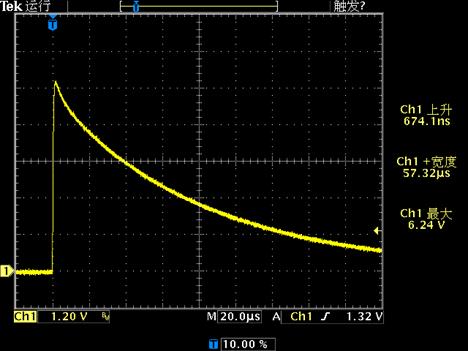

7kV开路电压输出波形图(1000:1)

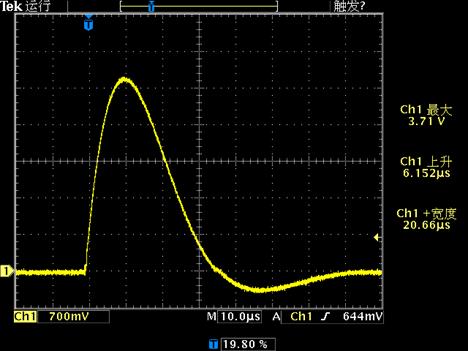

7kV短路电流输出波形图(780:1)
