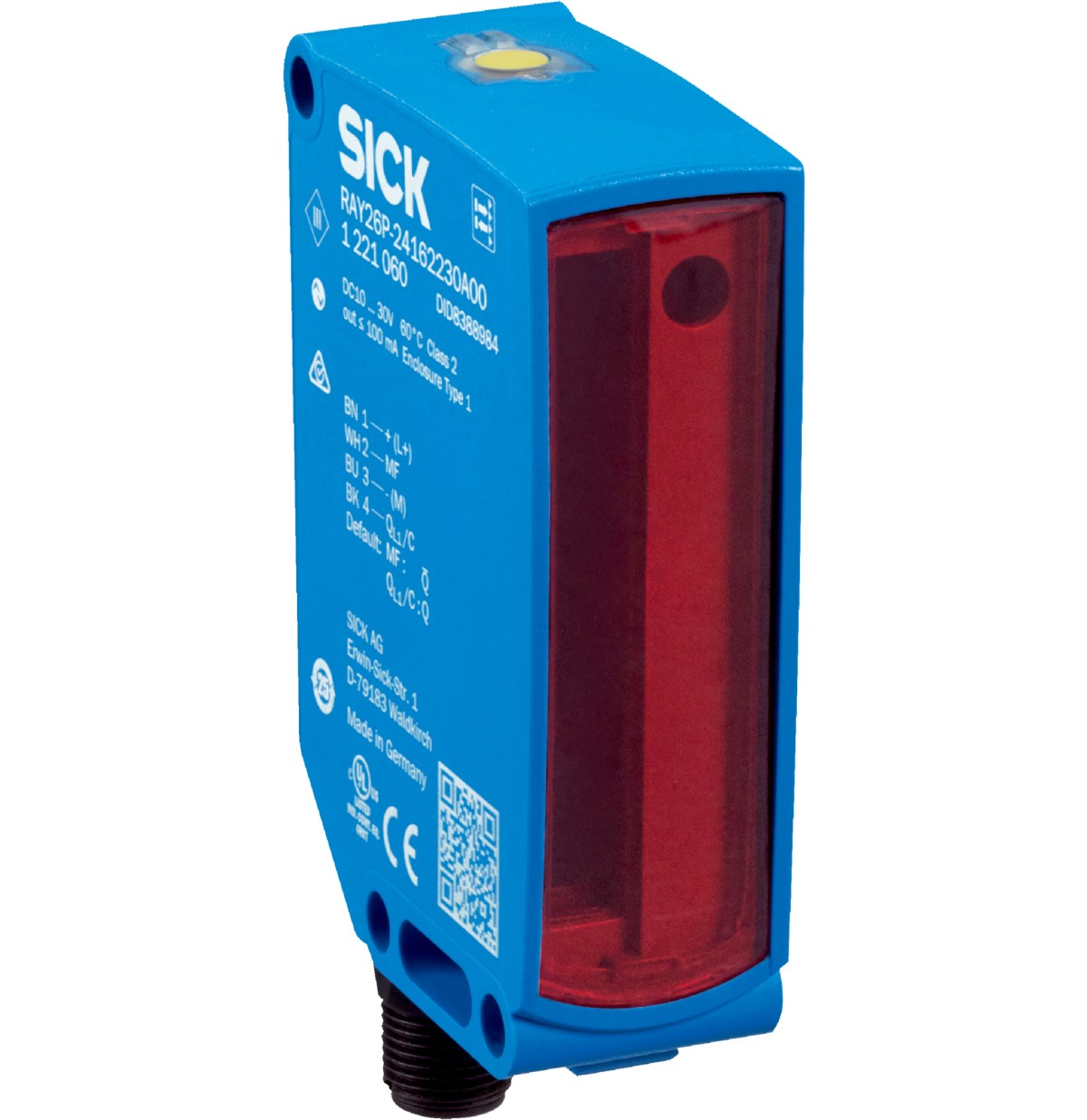

光电传感器RAY26P-34161530A00
| 型号: | RAY26P-34161530A00 | | 货号: | 1222341 | | 品牌: | SICK |
产品介绍
     产品特点 | 工作原理 | 镜反射式光电传感器 | | 工作原理详细信息 | 无反射镜最小距离（自动对准/同轴光学元件）, Reflex Array | | 尺寸(宽 x 高 x 深) | 24.6 mm x 82.5 mm x 53.3 mm | | 外壳形状（光束出口） | 方形 | | 物体体积最小值 | 5 mm, 在光带内检测不受方位影响 | | 监控高度 | 55 mm | | 最大开关距离 | 0 m ... 3 m 1) 2) | | 传感器与反射器之间的距离 | ≥ 0 m | | 输送带抑制功能 | 手动 | | 光源种类 | 可见红光 | | 光源 | PinPoint-LED 3) | | 光点尺寸（距离） | 55 mm x 9 mm (1 m) | | 轴长 | 635 nm | | 设置 | BluePilot：示教功能, IO-Link | | 针脚 2 配置 | 外部输入端（测试）, 示教功能, 开关信号 | | AutoAdapt | ✔ | | 特殊应用 | 检测用于位置宽的物体, 检测透明物体, 检测不平坦，表面高反光的物体, 检测扁平物体 |
机械/电子参数 | 工作电压 UB | 10 V DC ... 30 V DC 1) | | 残余纹波 | < 5 Vss | | 电流消耗 | 25 mA 2) 40 mA 3) | | 开关量输出 | 反向脉冲：PNP/NPN 4) | | 输出 QL1 / C | 输出信号切换装置或 IO-Link 模式 | | 开关功能 | 出厂设置：引脚 2 / 白色（MF）：NPN 常开（暗通），PNP 常闭（亮通）, 引脚 4 / 黑色（QL1 / C）：NPN 常闭（亮通），PNP 常开（暗通），IO-Link | | 开关类型 | 明/暗切换 | | 开关类型可选 | 经由 IO-Link | | 信号电压 PNP 高电平/低电平 | 约 UV - 2.5 V / 0 V | | 信号电压 NPN 高电平/低电平 | 约小于 2.5 V | | 输出电流 Imax. | ≤ 100 mA | | 响应时间 | ≤ 3 ms 5) | | 开关频率 | 170 Hz 6) | | 连接类型 | 带插头的电缆，M12，4 针, 270 mm 7) | | 导线材料 | 塑料, PVC | | 保护电路 | A 8) B 9) C 10) D 11) | | 防护等级 | III | | 重量 | 100 g | | 外壳材料 | 塑料, VISTAL® | | 材料、光学元件 | 塑料, PMMA | | 外壳防护等级 | IP66 IP67 | | 运行环境温度 | –40 ℃ ... +60 ℃ 12) 13) | | 仓库环境温度 | –40 ℃ ... +75 ℃ | | UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
安全技术参数 通讯接口 | 通讯接口 | IO-Link V1.1 | | 通信接口详情 | COM2 (38,4 kBaud) | | 周期时间 | 2.3 ms | | 过程数据长度 | 16 Bit | | 过程数据结构 | Bit 0 = QL1 的切换信号 Bit 1 = QL2 的切换信号 Bit 2 ～ 15 = 空 | | VendorID | 26 | | DeviceID HEX | 0x800218 | | DeviceID DEC | 8389144 |
Smart Task | Smart Task 名称 | 基本逻辑 | | 逻辑功能 | 直接 与 或 窗口 滞后 | | 计时器功能 | 已停止 开启延迟 关闭延迟 关闭延迟和开启延迟 脉冲（单次） | | 逆变器 | 是 | | 开关频率 | SIO Direct: 170 Hz 1) SIO Logic: 170 Hz 2) IOL: 170 Hz 3) | | 响应时间 | SIO Direct: 3 ms 1) SIO Logic: 3 ms 2) IOL: 3 ms 3) | | 重复精度 | SIO Direct: 1,5 ms 1) SIO Logic: 1,5 ms 2) IOL: 1,5 ms 3) | | 开关信号 | | | QL1 的切换信号 | 开关量输出 | | QL2 的切换信号 | 开关量输出 |
|
诊断 证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270902 | | ECLASS 5.1.4 | 27270902 | | ECLASS 6.0 | 27270902 | | ECLASS 6.2 | 27270902 | | ECLASS 7.0 | 27270902 | | ECLASS 8.0 | 27270902 | | ECLASS 8.1 | 27270902 | | ECLASS 9.0 | 27270902 | | ECLASS 10.0 | 27270902 | | ECLASS 11.0 | 27270902 | | ECLASS 12.0 | 27270902 | | ETIM 5.0 | EC002717 | | ETIM 6.0 | EC002717 | | ETIM 7.0 | EC002717 | | ETIM 8.0 | EC002717 | | UNSPSC 16.0901 | 39121528 |
| |
